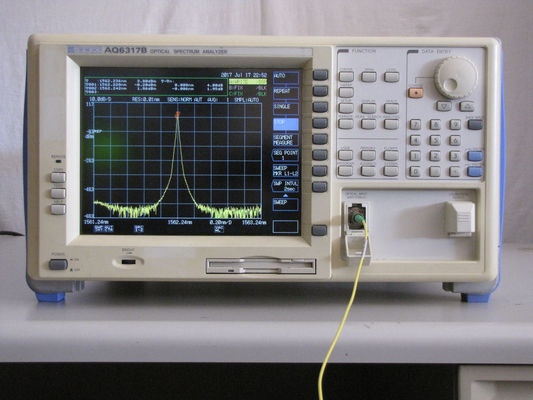

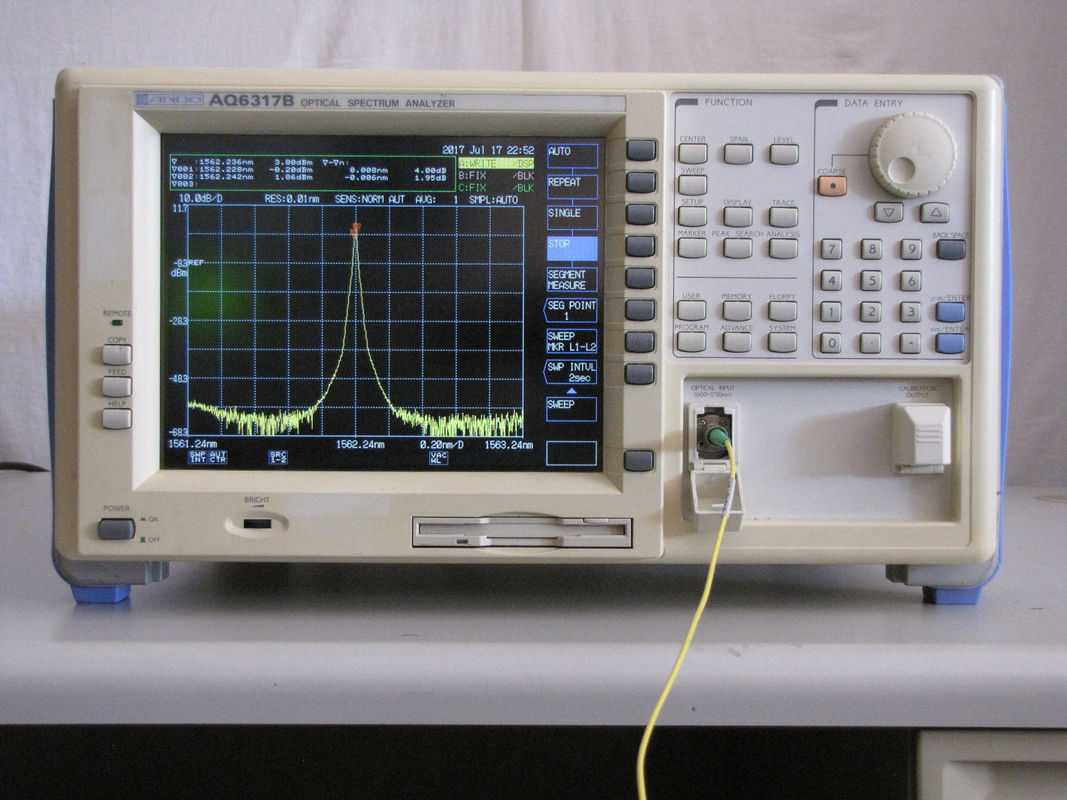

Analisador de espectro ótico 50GHz de Ando AQ6317B

Descrição de Ando AQ6317B

O AQ6317B é um analisador de espectro ótico avançado para uma vasta gama de aplicações, incluindo a avaliação da fonte luminosa, a medida de características do comprimento de onda da perda em dispositivos óticos, e a análise de forma de onda de sistemas do WDM (multiplexação de divisão de comprimento de onda).

Especialmente na C-faixa e na L-faixa, a unidade consegue a precisão do comprimento de onda e linearidades altas do comprimento de onda, e pode avaliar dispositivos óticos para o WDM. As funções da análise fazem a operação e a expansibilidade simples.

O AQ6317B contém a tecnologia a mais atrasada de Ando para analisadores de espectro óticos. Um equipamento da referência para a próxima geração.

Em comparação com o modelo anterior, a precisão do comprimento de onda do AQ6317B foi melhorada a ±20 pm, e especifica-se como para a L-faixa também. As funções da análise da função da análise do WDM e da largura do entalhe são melhoradas, e a função da função da análise do multi-canal N-F e da análise de filtro ótico é adicionada recentemente. Tornou-se muito mais fácil usar-se com outras melhorias, tais como a varredura para acelerar.

Características:

• Alcance dinâmico largo para WDM-sinais de 50 gigahertz: O alcance dinâmico é 70 DB em ±0.4 máximo nanômetro, e DB 60 em ±0.2 máximo nanômetro.
• A medida de alta resolução consegue o alcance dinâmico largo com sistema do WDM do afastamento de 50 gigahertz.
• Precisão alta do comprimento de onda: Fornece a precisão do comprimento de onda de ±0.02 nanômetro em 1520 a 1580 nanômetro, e o ±0.04 nanômetro em 1580 a 1620 nanômetro, com as linearidades do comprimento de onda de ±0.01 nanômetro, fazendo o especialmente útil para características do comprimento de onda da perda da elevada precisão e a outra avaliação de dispositivos do WDM.
• A escala do comprimento de onda indica ambos no ar e no vácuo.
• Definição alta do comprimento de onda: Consegue uma definição do comprimento de onda de 0,015 nanômetros.
• Funções versáteis da análise: Funções da análise para WDM e outros dispositivos óticos (LD, diodo emissor de luz, FBG, etc.)
• Varredura síncrono: Conjuntamente com uma fonte de laser AQ4321 ajustável, muito mais altamente a definição do comprimento de onda/alcance dinâmico largo pode ser conseguida pela varredura síncrono de alta velocidade
• Sensibilidade alta: A sensibilidade alta permite a medida da luz em para baixo ao dBm -90, cobrindo desde 1200 até 1650 o nanômetro.
• Baixa dependência da polarização: As medidas tais como o ganho do amplificador ótico podem ser continuadas exatamente porque a dependência da polarização é suprimida tão baixo como DB ±0.05.
• Precisão de nível elevado: Exato dentro de DB ±0.3.
• Medida de poder superior: DBm do máximo +20 (100 mW)
• Mesmo a saída de alta potência de um amplificador ótico pode ser medida diretamente sem um atenuador ótico.
• 9.4-inch cor LCD
• A luz pulsada pode ser medida
• Três memórias individuais do traço

Especificações:

• Fibras aplicáveis: SMF, SOLDADO (50/125 de µm)
• Escala de comprimento de onda da medida: 600 a 1750 nanômetro)
• Precisão do comprimento de onda: ±0.02 nanômetro (1520 a 1580 nanômetro, após a calibração com fonte luminosa da referência incorporado); ±0.04 nanômetro (1580 a 1620 nanômetro, após a calibração com fonte luminosa da referência incorporado); ±0.5 nanômetro (600 a 1750 nanômetro)
• Linearidades do comprimento de onda: ±0.01 nanômetro (1520 a 1580 nanômetro); ±0.02 nanômetro (1580 a 1620 nanômetro)
• Repetibilidade do comprimento de onda: ±0.005 nanômetro (1 minuto)
• Definição do comprimento de onda: Definição do máximo: 0,015 nanômetros ou melhor (1520 a 1620 nanômetro, ajuste da definição: 0,01 nanômetros)
• Ajuste da definição: 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 nanômetro
• Precisão da definição: ± 5%: (1300 a 1650 nanômetro, definição: 0,05 nanômetros ou mais, correção da definição: EM)
• Escala nivelada da medida: -90 ao dBm +20 (1200 a 1650 nanômetro, sensibilidade: HIGH3); -80 ao dBm +20 (1000 a 1200 nanômetro, sensibilidade: HIGH3); -60 ao dBm +20 (600 a 1000 nanômetro, sensibilidade: HIGH3)
• Precisão nivelada 2, 3) DB ±0.3 (1310/1550 de nanômetro, entrada: -30 dBm, sensibilidade: HIGH1-3)
• Linearidades niveladas: DB ±0.05 (entrada: +10 a -50 dBm, sensibilidade: HIGH1-3)
• Nivelamento nivelado: DB ±0.1 (1520 a 1580 nanômetro), DB ±0.2 (1580 a 1620 nanômetro)
• Dependência da polarização: DB ±0.05 (1550/1600 de nanômetro), tipo do DB ±0.05. (1310 nanômetro)
• Alcance dinâmico: DB 60 (1523 nanômetro, ±0.2 máximo nanômetro, definição: 0,01 nanômetros); DB 70 (1523 nanômetro, ±0.4 máximo nanômetro, definição: 0,01 nanômetros); DB 45 (1523 nanômetro, ±0.2 máximo nanômetro, definição: 0,1 nanômetros)
• Tempo da varredura: Senhora aproximadamente 500 (período: 100 nanômetro ou menos, sensibilidade: NORMA, POSSE, avg.: 1, 501 amostras, correção da definição: FORA); Aproximadamente 0,5 minutos (período: 100 nanômetro ou menos, sensibilidade: HIGH2, avg: 1, 501 amostras, nenhum sinal)

Função:

• Medida automática: Função do programa (20 programas, 200 etapas), função a longo prazo da medida
• Ajuste de condições de medição: Ajuste do período: 0 a 1200 nanômetro
• Ajuste de medição da sensibilidade: HOLD/AUTO NORMAL, MEADOS DE, HIGH1/2/3
• Número de calcular a média o ajuste: 1 a 1000 vezes
• Ajuste do número de amostra: 11 a 20001, AUTOMÓVEL
• Função de ajuste automática de condições de medição
• função do Varredura-entre-marcador
• 0 funções da varredura do nanômetro
• Função da medida da luz do pulso
• Ar/função da medida comprimento de onda do vácuo
• TLS sincronizou a função da medida

Exposição do traço:

• Ajuste nivelado da escala: 0,1 a 10 dB/div, lineares
• Exposição simultânea de 3 traços independentes
• Exposição máxima/mínima da posse
• Rolo que calcula a média da exposição
• exposição dos Cálculo-entre-traços
• Exposição normalizada
• exposição do Curva-ajuste
• exposição 3D
• Exposição rachada
• Exposição da densidade de poder, % da exposição, exposição de dB/km
• Exposição da frequência da escala horizontal da linha central

Análise de dados:

• Análise de forma de onda do WDM (exposição) da lista do comprimento de onda/Level/SNR, canal de fibra ótica de GAIN/NF da análise do amplificador (multi, único/), análise de PMD, análise de filtro ótico, análise de DFB-LD, análise de FP-LD, análise do diodo emissor de luz, análise de SMSR, busca máxima, busca inferior, busca espectral da largura, busca da largura do entalhe
• Marcador do delta (máximo 200), linha marcador (especificação da escala da análise)
• Exposição do gráfico do resultado a longo prazo da medida

Outro:

• função da calibração do Auto-comprimento de onda (que usa a fonte luminosa da referência incorporado)
• Comprimento de onda/função nivelada da compensação, função da etiqueta, função de ajuda

Memória:

• FDD incorporado: 3,5 polegadas 2HD
• Memória interna: 32 traços, 20 programas
• Formato de arquivo: O arquivo de traço, arquivo de programa, arquivo da condição de medição, arquivo de texto (traço, dados da análise, etc.), gráficos arquiva (BMP, o tiff)
• Saída de dados: Impressora de alta velocidade incorporado da impressora

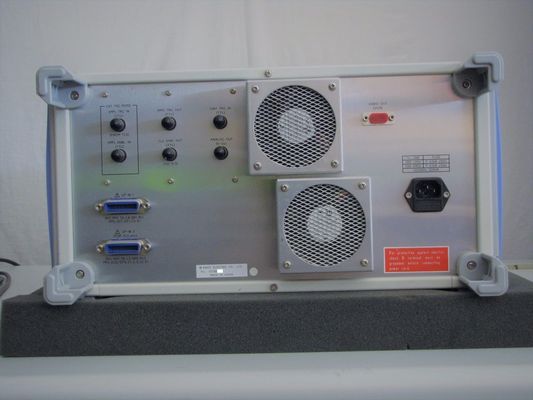

Relação:

• Controlo a distância: GP-Ib (2 portos); Relações de controle de TLS (TTL)
• Entrada de disparador da varredura (TTL)
• A amostra permite a entrada (TTL)
• Entrada de disparador da amostra (TTL)
• Saída análoga (0 a 5 V)
• Saídas de vídeo (VGA)

• Exposição: uma cor LCD de 9,4 polegadas (definição: 640 x 480 pontos)
• Conector ótico: FC (padrão)
• Exigência de poder: V da C.A. 100 a 120/200 a 240, 50/60 de hertz

Circunstâncias ambientais:

• Temperatura de funcionamento: ºC 5 a 40
• Temperatura de armazenamento: ºC -10 a +50
• Umidade: RH de 80% ou menos (nenhuma condensação)
• Dimensões e massa: Aproximadamente 425 (W) x 222 (h) x 450 (d) milímetros

Aplicações:

Avaliação ótica do Multiplexer

Conjuntamente com a fonte de laser AQ4321 ajustável, o AQ6317B pode conseguir a definição alta do comprimento de onda/alcance dinâmico largo com função síncrono de alta velocidade da varredura, e a perda de inserção do resultado, passou o comprimento de onda e linearidades centrais como o parâmetro da avaliação de MUX/DEMUX ótico.

Avaliação de fibra ótica do amplificador (EDFA)

O método da interpolação de ASE é usado para medir o ganho e o N-F, parâmetros chaves para a avaliação de fibra ótica do amplificador.

Conjuntamente com o analisador ótico do amplificador de AQ8423Z, o sistema pode exatamente medir o ganho e o N-F com o método do pulso, que é o melhor para a avaliação de amplificadores de fibra ótica do WDM.
