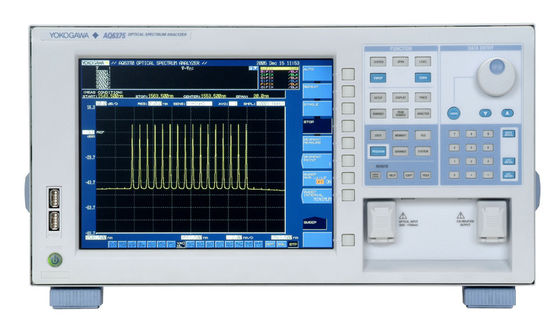

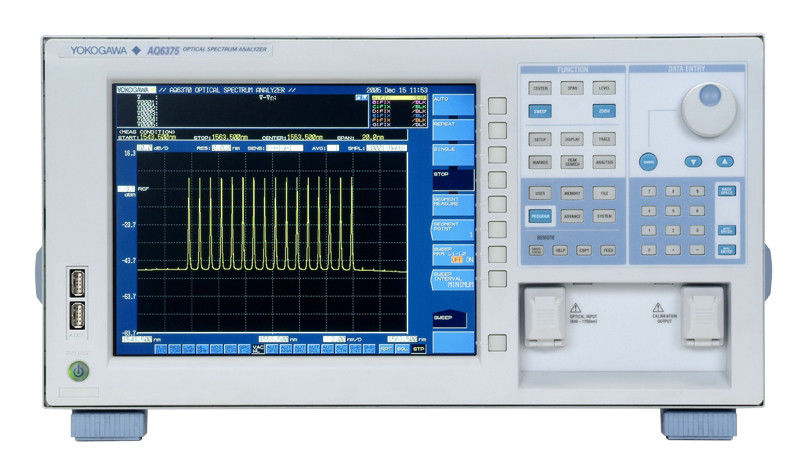

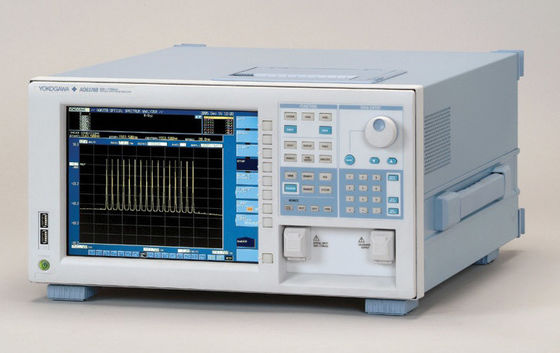

• OAQ6375é o primeiro analisador de espectro óptico de banco que cobre o comprimento de onda longo superior a 2 μm.
  Foi concebido para investigadores e engenheiros que têm tido dificuldades com equipamentos de ensaio inadequados para medir nessas faixas de comprimento de onda longas.
  O AQ6375 consegue medições de alta velocidade com alta precisão, resolução e sensibilidade num quadro compacto, mesmo que forneça recursos completos de análise e um calibrador incorporado;Não é mais necessária a elaboração de um software de análise externo.
  Essas características são indispensáveis para a investigação, desenvolvimento e fabrico de dispositivos ópticos na gama de comprimentos de onda da banda de telecomunicações até 2 μm.
  Nenhum outro sistema de ensaio pode atingir este elevado desempenho e facilidade de utilização ao mesmo tempo.

Características:

• Capacidade de medição de comprimento de onda longo
• Alta precisão e resolução de comprimento de onda
• Ampla gama dinâmica
• Alta sensibilidade
• Medição de alta velocidade
• USB para mouse, teclado e memória

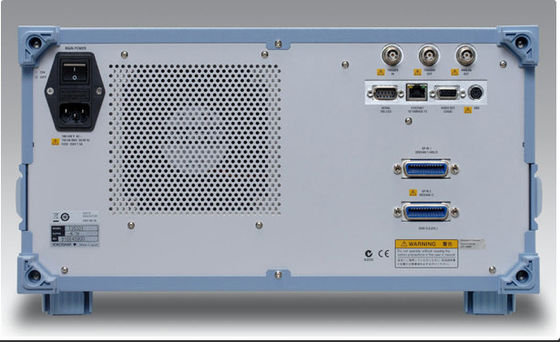

• Operação remota (GP-IB, RS-232, Ethernet)

• Com esta função é possível medir a largura da banda de passagem/largura do entalhe a partir da forma de onda medida de um filtro com características de comprimento de onda do tipo V ou U.

• Os parâmetros da fonte luminosa podem ser analisados a partir da forma de onda medida de cada tipo de fonte luminosa entre DFB-LD, FP-LD e LED.
• É possível medir a dispersão do modo de polarização (PMD) de um DUT (como uma fibra óptica) utilizando o instrumento em combinação com um analisador, controlador de polarização, polarizador,e uma fonte luminosa de emissão espontânea amplificada (ASE), fonte de luz LED de alta potência, ou outra fonte de luz de banda larga.

Análise WDM

• Com esta função é fácil analisar sinais de transmissão WDM. Você também pode medir OSNR de um sistema de transmissão DWDM com espaçamento de 50 GHz.intervalo de comprimento de onda, e OSNR podem ser realizados colectivamente em até 1024 canais e os resultados da análise podem ser apresentados numa tabela de dados.

Análise de Amp óptico

• Pode ser efectuada a medição do ganho do amplificador óptico e do ruído resultante da forma de onda medida da luz do sinal que entra no amplificador óptico,bem como a forma de onda medida da luz de saída que sai do amplificador óptico.

Medição das características dos filtros ópticos

• As características do filtro óptico podem ser medidas a partir da forma de onda medida da entrada de luz para o filtro óptico a partir da fonte de luz,bem como da saída de luz da forma de onda medida do filtro óptico.
• A análise pode ser realizada não só em filtros ópticos com apenas um modo, mas também em filtros WDM multimodo.

Medição das flutuações de nível na luz de um único comprimento de onda

• Esta função é usada para medir as mudanças ao longo do tempo no nível de um nível de comprimento de onda específico.O eixo horizontal são os eixos do tempoÉ útil para fins como o alinhamento do eixo óptico quando uma fonte de luz é inserida em uma fibra óptica.

Análise do modelo

• A função modelo compara dados de referência pré-definidos (dados modelo) com uma forma de onda medida.se for utilizada uma função para exibir o espectro alvo (linha alvo) no ecrã de medição,, o espectro alvo pode ser referenciado ao ajustar o eixo óptico de um dispositivo óptico.

Julgamento

• A função de ensaio Go/No Go compara a forma de onda de traça ativa com os dados de referência (dados de modelo) pré-definidos pelo utilizador e executa um ensaio na forma de onda medida (teste Go/No Go).
• Esta função pode ser utilizada de forma eficaz em situações como os ensaios de aprovação/reprovamento em linhas de produção.

Análise entre marcadores de linha / na área de zoom

• Os instrumentos realizam a análise do sinal contido nos limites selecionadospor meio de marcadores de linha ou zona ampliada.

Especificações
