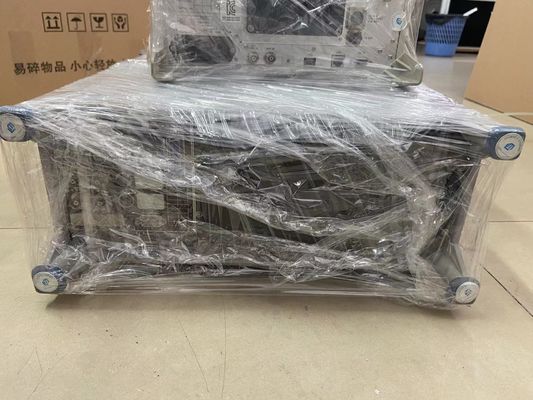

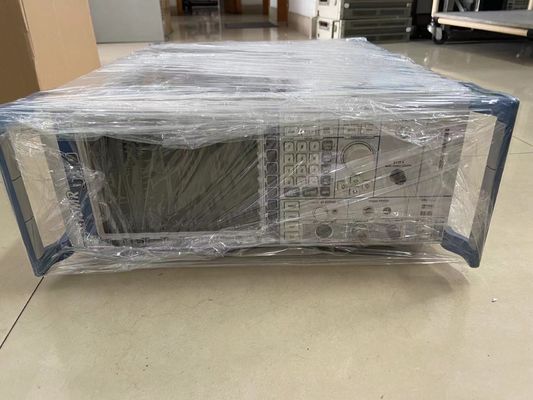

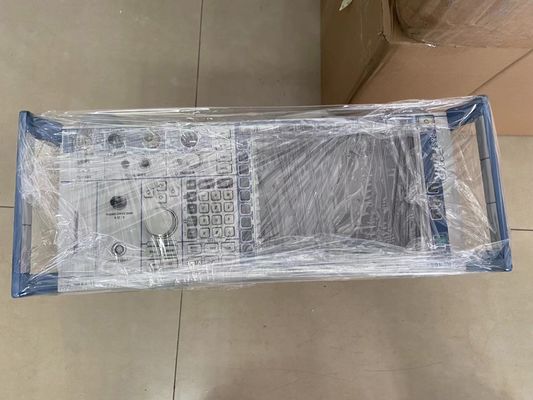

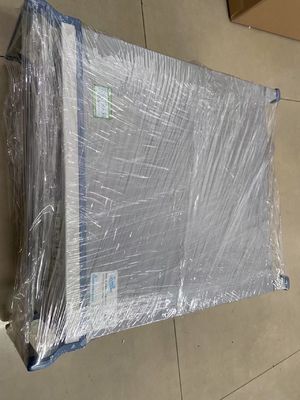

Rohde e Schwarz FSMR26 Analisador RECEITOR DE MEDIDA 20Hz a 26,5GHz Calibração de geradores de sinal tudo em um

Descrição doReceptor de medição do analisador FSMR26

O receptor de medição R&S FSMR26 (série FSMR) é uma solução de caixa única para calibrar o nível de RF e os parâmetros de modulação analógica dos geradores de sinal e atenuação.O R&S FSMR combina as funcionalidades de um calibrador de nível, modulação e analisador de áudio, medidor de potência e analisador de espectro, tudo num único instrumento.

Devido ao seu alto nível de linearidade e gama de frequências de até 26,5 GHz, o R&S FSMR26 é ideal para tarefas de medição em laboratórios de calibração e teste e medição.O R&S FSMR26 da Rohde & Schwarz realiza todas as medições necessárias para a calibração dos geradores de sinal e atenuadores fixos ou variáveis.

Como calibrador de nível, o R&S FSMR atinge um valor de linearidade de 0,015 dB + 0,005 dB/10 dB, o que corresponde plenamente ao da actual norma industrial.O R&S FSMR26 oferece um amplo intervalo de medição de +30 dBm a -130 dBmAlém disso, a largura de banda de medição pode ser definida em limites amplos entre 100 Hz e 10 MHz.Isto impede que o deslocamento de frequência ou a FM residual do gerador de sinal a calibrar tenham qualquer efeito.

Todos os parâmetros de modulação e o gerador de modulação do DUT podem ser calibrados apenas com o R&S FSMR. Um analisador de modulação e um analisador de áudio para os modos de modulação analógicos AM,FM e PM já estão integrados no instrumentoAlém disso, o FSMR está equipado com um analisador de espectro completo e um medidor de potência ao qual podem ser ligados os sensores de potência da família R&S NRP.

O R&S FSMR também suporta medidores de potência de outros fabricantes, que são controlados através de uma ligação de autocarro IECIEEE.Investimentos já realizados pelos departamentos de calibração e desenvolvimento das Forças Armadas, nos fabricantes de rádios móveis ou nos laboratórios de metrologia são protegidos, uma vez que podem continuar a utilizar os seus instrumentos existentes.

Todos os componentes funcionais do R&S FSMR26, tais como calibrador de nível, analisador de modulação, analisador de áudio, medidor de potência e analisador de espectro, e até medidores de potência conectados externamente,pode ser operado diretamente através do painel frontalO R&S FSMR26 tem também interfaces GPIB e LAN, permitindo assim uma conveniente integração e controlo remoto nos sistemas de medição.

Funções combinadas num único instrumento:

• Calibrador de nível de alta precisão
• Analisador de modulação para AM/FM/PM
• Analisador de áudio com THD e SINAD
• Suporte para sensores de potência NRP para medições de potência absoluta
• Analisador de espectro de alto desempenho

Funções e propriedades adaptadas às necessidades dos laboratórios de calibração:

• Estabilidade muito elevada ao longo do tempo
• Fácil de usar, com controlo completo do funcionamento do painel frontal do R&S FSMR
• Calibração rastreável
• Procedimento de calibração documentado
• Especificações iguais ou superiores ao HP 8902 com opção 050

As especificações do receptor de medição Rohde & Schwarz FSMR incluem:

• Faixa de frequência: 20 Hz - 26,5 GHz
• Nível
  • Linearidade: 0,015 + 0,005 dB / 10 dB
  • Faixa de nível: +10 dBm a ¢ 130 dBm
• Medidas de modulação:
  • Faixa de medição:
    • Modulação da amplitude: 0 a 100% de profundidade de modulação
    • Modulação de frequência: desvio máximo de 500 kHz
    • Modulação de fase: desvio de fase máximo de 10 000 rad
  • Frequência de modulação:
    • Modulação da amplitude: 50 Hz a 100 kHz
    • Modulação de frequência: 50 Hz a 200 kHz
    • Modulação de fase: 50 Hz a 100 kHz
  • Incerteza:
    • Modulação da amplitude: 0,5 a 1,5%
    • Modulação de frequência: 1 a 3%
    • Modulação de fase: 1%
  • Deformação:
    • Modulação da amplitude: 0,1%
    • Modulação de frequência: 0,1%
    • Modulação de fase: 0,1%
• Filtros de áudio
  • Passagem baixa 3 kHz, 15 kHz, 23 kHz, 100 kHz
  • Passagem alta 20 Hz, 50 Hz, 300 Hz
  • Diminuição de ênfase 25/50/75/750 μs
  • Filtros de ponderação CCITT, CCIR não ponderados
• Entrada de áudio
  • Impedância de entrada 50 Ohm/1 MOhm
  • Faixa de níveis até 4 V
  • Faixa de frequências de 20 Hz a 1 MHz
  • Distorção harmónica interna 0,1%
• Analisador de Espectro
  • Analisador de Espectro R&S FSU26

As características do receptor de medição R&S FSMR26 incluem:

• Ampla gama de níveis de +10 dBm a 130 dBm
• Análise da modulação: profundidade de modulação, frequência e desvio de fase
• Análise de áudio com THD e SINAD sintonizados automaticamente
• FFT no sinal de áudio e no sinal demodulado
• Espectro de áudio e exibição do espectro do sinal demodulado
• Display do domínio temporal do sinal de áudio e do sinal demodulado
• Filtros de áudio de baixa/alta passagem e demfase
• Entrada de áudio separada para calibração de sinais de áudio
• Contador de RF rápido com resolução de 0,1 Hz
• Funções do analisador de espectro como para o analisador de espectro de alto desempenho R&S FSU
• Alta imunidade contra sinais à deriva ou instáveis
• Totalmente programável através do GPIB/LAN

A série de receptores de medição Rohde & Schwarz FSMR suporta as seguintes tecnologias:

• WCDMA / HSPA / HSPA+
• GSM / EGPRS / EDGE Evolution
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• Bluetooth
• ZigBee
• MBMS
• FM
• A.M.
