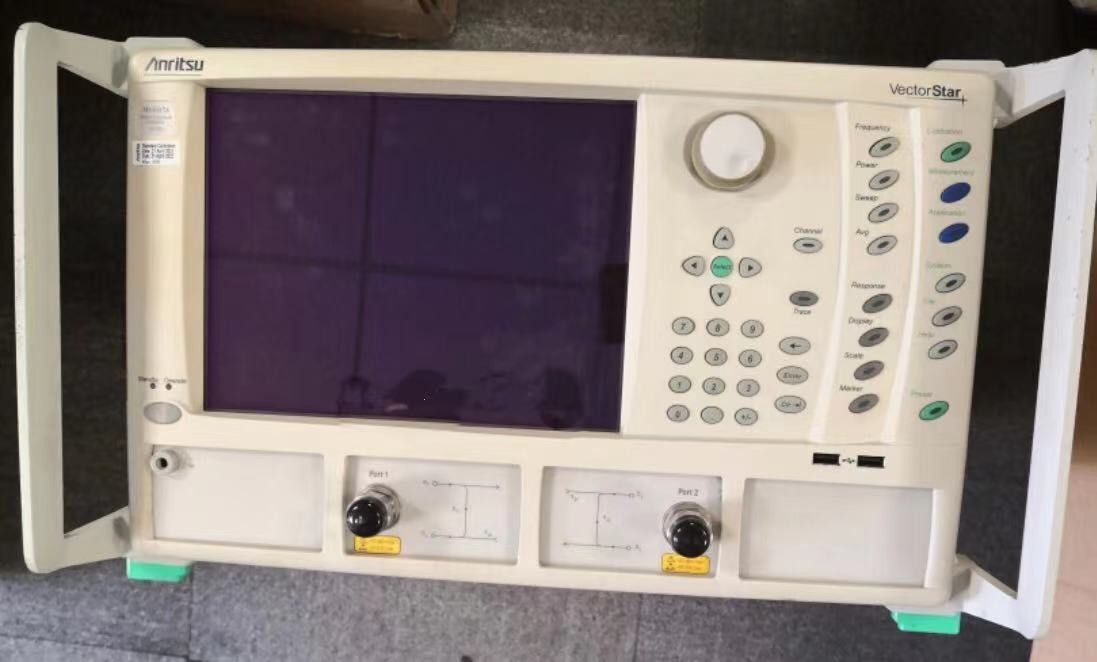

Analisador de rede Anritsu MS4647A utilizado, calibrado entre 10 MHz e 70 GHz

Descrição do Anritsu MS4647A:

O Anritsu MS4647A VectorStar VNA oferece um novo benchmark de desempenho para medições de parâmetros S de dispositivos de ondas de RF, microondas e milímetros.Em uma única configuração você pode capturar e exibir o desempenho do parâmetro S de um dispositivo em toda a frequência de interesse, a correspondência num local específico utilizando o domínio temporal com uma resolução de largura de banda máxima de 70 GHz, e o desempenho confinado num local específico dentro do dispositivo.Zoom em faixas estreitas de interesse e realizar análises adicionais, como atraso de grupo e resposta de frequência.

O VectorStar incorpora um poderoso microprocessador e uma ligação de dados de alta velocidade DSP personalizada para transferir rapidamente os dados.Seu uso de acesso direto à memória e buffers de memória profunda não só alcança um rápido aumento de frequência, mas também armazena e manipula grandes quantidades de dados.O VectorStar VNA otimiza o desempenho da faixa dinâmica de banda larga utilizando a arquitetura do sampler harmónico e incluindo a tecnologia de Linha de Transmissão Não Linear (NLTL)Esta técnica, incorporando patentes Anritsu, é um método de transmissão que permite a transmissão de energia através de uma linha de choque.Minimiza substancialmente o deslocamento harmónico de N e, assim, fornece a gama dinâmica mais ampla possível em altas frequênciasIntegrar o VectorStar com estações de sonda de fabricantes de sondas líderes para fazer medições precisas na wafer nas bandas de micro-ondas e milímetros.Compatibilidade com software de calibração permite calibrações automatizadas rápidas para medições precisas de FETs discretos, MMICs, componentes passivos e outros.

As especificações do ANRITSU MS4647A Vector Network Analyzer incluem:

• Faixa de frequências de 10 MHz a 70 GHz
• Faixa dinâmica até 140 dB
• Potência de saída +13 dBm

Características:

• Ampla gama de frequências a partir de uma única porta de ensaio coaxial que cobre 70 kHz a 70 GHz num único instrumento e 70 kHz a 110 GHz na configuração de banda larga
• Velocidade de medição sintetizada de varredura mais rápida < 20 μsec por ponto
• Intervalo dinâmico superior
• Alta potência disponível ≤ +13 dBm
• Melhor desempenho característico da porta de ensaio ∼ até 50 dB em directividade, correspondência de fonte e correspondência de carga Sistema de calibração automática mais conveniente com melhor precisão
• Resolução de dados mais elevada utilizando 100.000 pontos para máxima flexibilidade
• Melhores dados de modelagem de dispositivos Melhor análise de domínio temporal
