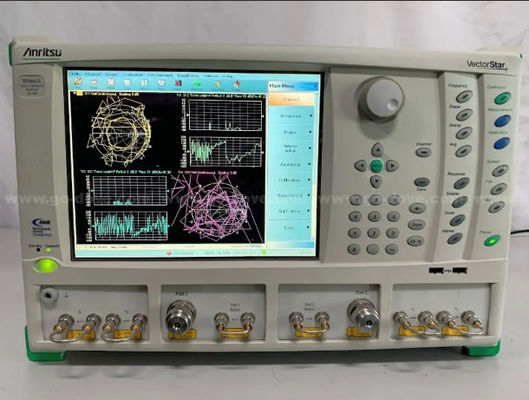

VectorStar MS4640A Série Analisador de Rede Vectorial de Microondas MS4642A MS4644A MS4645A 10MHz a 20GHz 40GHz 50GHz

Descrição do Anritsu MS4642A:

Soluções de análise de redes de banda larga de alto desempenho

Fornecer especificações para soluções coaxial de banda larga de 110 GHz, de guia de ondas em banda e de multiporte, com base no VNA MS4640A.Uma brochura detalhada em cores fornece descrições aprofundadas das características e benefícios da família VectorStar.

Analisadores de rede vetorial de microondas da série MS4640

O presente documento fornece as especificações dos analisadores de rede vetorial de microondas (VNA) da série MS4640A listados abaixo, incluindo todas as opções e acessórios conexos.Modelos de instrumentos e frequências de funcionamento

MS4642A 10 MHz a 20 GHz

MS4644A ️ 10 MHz a 40 GHz

MS4645A ️ 10 MHz a 50 GHz

MS4647A 10 MHz a 70 GHz

Opções

MS4640A-002 Domínio temporal

MS4640A-007 ¢ Desvio do receptor

MS464xA-041 Figura do ruído

MS464xA-051 Loops de acesso direto

MS464xA-061 Suíte de medições ativas, 2 atenuadores

MS464xA-062 Suíte de medições ativas, 4 atenuadores

MS4640A-070 Extenção de frequência de baixo nível de 70 kHz

MS4647A-080/081 Sistema de banda larga/ondas milimétricas

MS464xA-082/083 Extenções de onda de 110 GHz e milímetros

O Anritsu MS4640A Vector Network Analyzer oferece um novo nível de desempenho para engenheiros de modelagem de dispositivos que lutam para caracterizar com precisão e confiabilidade seus dispositivos,para os engenheiros de I&D que empurram a última fração de um dB para fora de seus projetos de última geração, e para o engenheiro de manufatura tentando maximizar o rendimento sem sacrificar a precisão.

O Anritsu MS4640A VNA oferece a mais ampla cobertura em um único instrumento, de 70 kHz a 70 GHz.As duas décadas adicionais na extremidade baixa são ainda mais impressionantes do que a cobertura garantida de 70 GHz na extremidade alta, para uma melhor modelagem de dispositivos sem ter que mudar para outro VNA de RF.Oferecerá a melhor precisão e estabilidade para as medições mais difíceisE quando se consegue fazer varreduras sintetizadas com a velocidade mais rápida da indústria, 20 μs/punto, enquanto se consegue uma sensibilidade superior a 80 dB, o resultado é o melhor VNA disponível no mercado hoje,e por muito tempo a vir.

O Anritsu VNA está destinado a se tornar a plataforma ideal de microondas VNA, construída sobre uma arquitetura Open Windows, com potencial ilimitado, como 100,001 pontos em modo de canal único,com conectividade versátil, e interface intuitiva.

• Ampla gama de frequências a partir de uma única porta de ensaio coaxial que cobre 70 kHz a 70 GHz num único instrumento e 70 kHz a 110 GHz na configuração de banda larga
• Velocidade de medição sintetizada de varredura mais rápida < 20 μsec por ponto
• Intervalo dinâmico superior - até 140 dB
• Alta potência disponível - até +13 dBm
• Melhor desempenho característico da porta de ensaio - até 50 dB em directividade, correspondência de fonte e correspondência de carga
• Sistema de calibração automática mais conveniente com melhor precisão
  • Use o Precision AutoCal para um método fácil e de um botão de calibração VNA
  • Melhor precisão do que a calibração SOLT tradicional
  • Passe menos tempo a configurar o VNA para a próxima produção
• Resolução de dados mais elevada utilizando 100.000 pontos para máxima flexibilidade
• Melhores dados de modelagem do dispositivo
  • Modelagem precisa de dispositivos até DC utilizando valores calibrados e rastreáveis a partir de 70 kHz
  • Eliminar a necessidade de concatenar dois VNAs
• Análise do domínio de tempo ideal
  • 100,000 pontos e tamanho do passo de frequência de 700 kHz fornecem as medições mais precisas, de maior resolução, no Modo de Passagem Baixa
  • Medir linhas de transmissão longas com o melhor intervalo sem aliasing
• Inclui como padrão ferramentas de projeto essenciais para o projeto de IC, PCB e módulos de alta frequência
