10,10 MHz a 26,5 GHz

2.2 portas com uma fonte única ou 4 portas com duas fontes integradas

3.127 dB de sistema e 132 dB de amplitude dinâmica do receptor, 32.001 pontos, 200 canais, largura de banda IF de 15 MHz

4.Alta potência de saída (+13 dBm) e ampla gama de potência (38 dB)

5Melhor precisão dinâmica: compressão de 0,1 dB com potência de entrada de +12 dBm na porta de ensaio

6.Limite de ruído de -114 dBm na largura de banda IF de 10 Hz

Analista de rede de maior desempenho que atenda ao seu orçamento

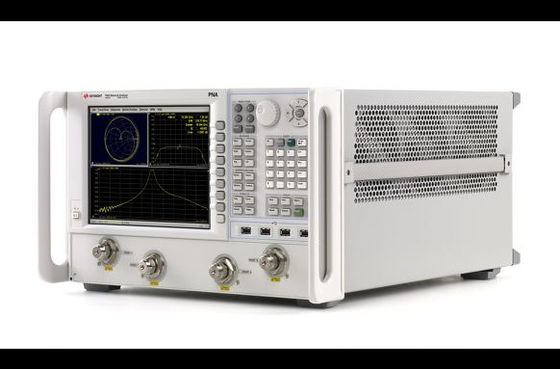

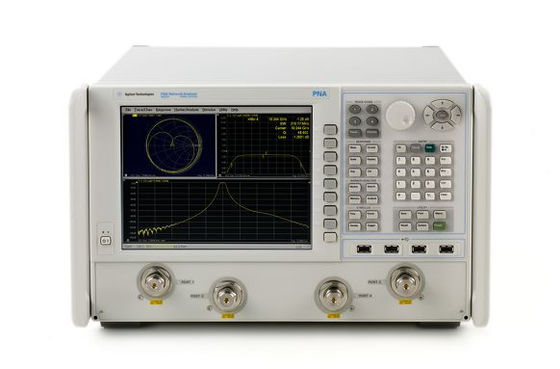

O N5222A é o analisador de rede Agilent de 26,5 GHz. O analisador de rede é um poderoso instrumento que pode medir as características lineares de dispositivos de RF com precisão incomparável.Muitas indústrias usam analisadores de rede para testar equipamentos, medir materiais e monitorizar a integridade dos sinais.

A série PNA é o analisador de rede de microondas de mais alto desempenho da indústria para teste de dispositivos passivos e ativos.5- 26 anos.5- Quatrocentos e três.5, 50 ou 67 GHz, e personalizar o seu PNA com o nível de desempenho exatamente certo para atender ao seu orçamento específico e necessidades de medição.

O Agilent PNA é usado para testar uma grande variedade de dispositivos passivos e ativos, como filtros, duplexadores, amplificadores e conversores de frequência.As características de alto desempenho do PNA tornam-no uma solução ideal para este tipo de caracterização de componentes, bem como para ondas milimétricas., integridade do sinal e medições dos materiais.

Medições mais precisas do parâmetro S

O N5222A oferece uma fonte de alta potência e o melhor receptor linear (no momento do lançamento do produto), permitindo as medições de parâmetros S mais precisas com a faixa de potência mais ampla do mercado

Visão geral e características:
