Analisador de espectro de múltiplos propósitos de E4446A portátil para Keysight Agilent

O analisador de espectro de alto desempenho Agilent E4446A PSA mede e monitora sinais complexos de RF, micro-ondas e ondas milimétricas de até 44 GHz.Com mixagem externa opcional, a cobertura de frequência se estende até 110 GHz com o mixer externo Agilent e até 325 GHz com mixers de outros fornecedores.Ofertas de mixer externo Agilent.

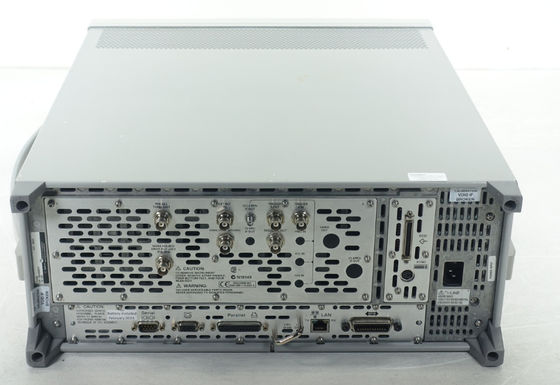

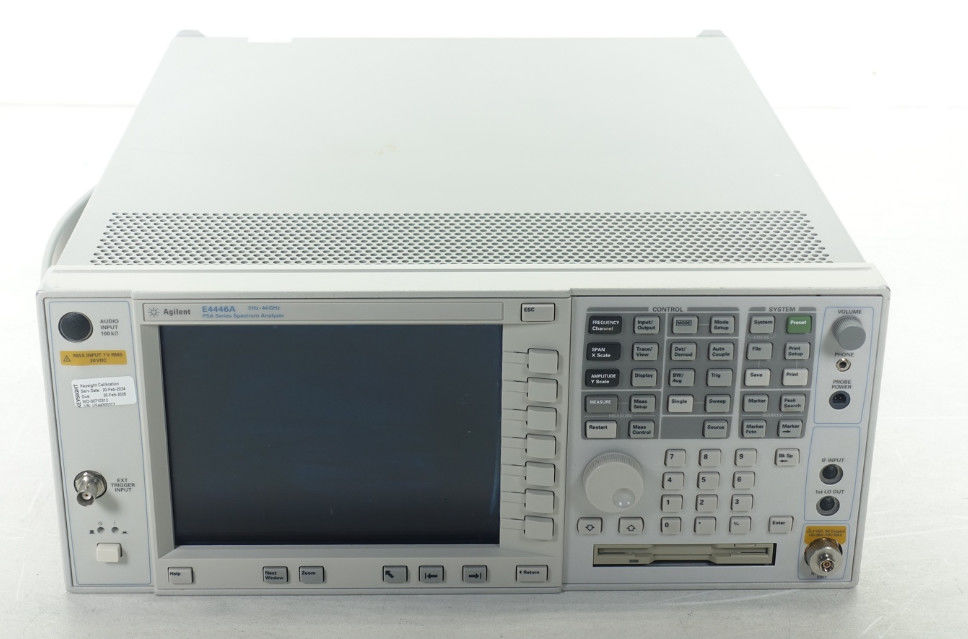

Analisador de espectro Agilent E4446A PSA
O Agilent E4446A oferece análise de espectro de alto desempenho de até 44 GHz com medição poderosa com um clique, um conjunto de recursos comuns e uma combinação líder de flexibilidade, velocidade, precisão e faixa dinâmica.
Desde medição de ondas milimétricas e ruído de fase até busca parasita e análise de modulação, a família PSA oferece uma gama exclusiva e abrangente de soluções de alto desempenho para engenheiros de pesquisa e desenvolvimento e de fabricação nos setores de comunicações celulares e sem fio emergentes, aeroespacial e de defesa.
Migração de PSA para PXA:

O PXA N9030A, o analisador de sinais de alto desempenho da próxima geração da Agilent, combina a excelência técnica do PSA com tecnologias de ponta, tornando-o um substituto lógico, de ajuste funcional e forma para o PSA.O novo PXA N9030A oferece maior desempenho, maior largura de banda de análise e conectividade mais poderosa.


Desempenho

• Precisão de amplitude absoluta de +/-0,19 dB
• -154 dBm exibido nível de ruído médio (DANL)
• -118 dBc/Hz de ruído de fase com deslocamento de 10 kHz
• Faixa dinâmica W-CDMA ACLR de 81 dB

Largura de banda de análise

• Largura de banda de análise de 10 MHz (Opção B7J para o modo Básico)
• Largura de banda de análise opcional de 40 ou 80 MHz para capturar e medir sinais complexos.Veja a demonstração
• -78 dB (nominal) de intermodulação de terceira ordem para largura de banda de análise de 40 ou 80 MHs
• Largura de banda de análise de até 300 MHz para medições VSA calibradas
• Faixa dinâmica máxima de três níveis @1GHz:116 dB
• Faixa de atenuador padrão: 70dB
• Tamanho padrão do passo do atenuador: 2dB



Flexibilidade

• Plataforma flexível com 16 personalidades de medição e opções de hardware integradas opcionais e fáceis de usar
• Medições de potência de um botão PowerSuite da Agilent incluídas como padrão
