Os analisadores de rede vetorial R&S®ZNA são a série de ponta do portfólio R&S VNA: excelente desempenho de RF é combinado com uma ampla gama de recursos de software e um conceito de hardware único.A operação somente com toque, juntamente com a abordagem centrada no DUT, torna o R&S®ZNA um, sistema de medição universal e compacto para caracterizar dispositivos passivos e ativos.

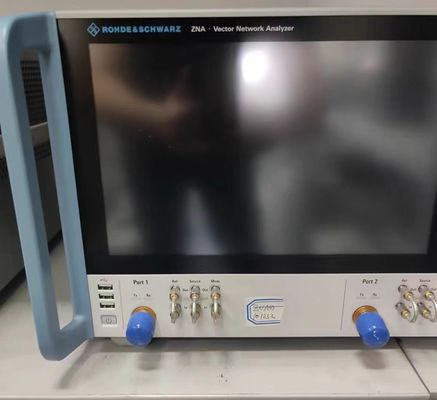

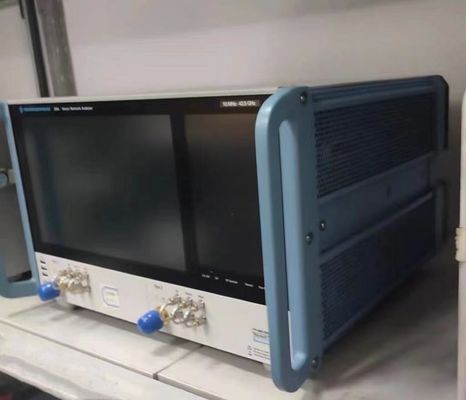

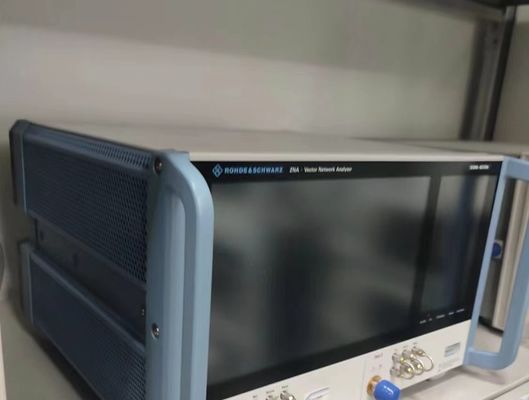

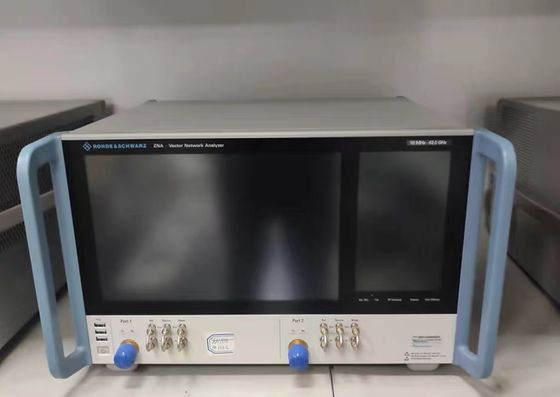

Rohde & Schwarz ZNA43 VNA Vector Network Analyzer 10 MHz a 43,5 GHz quatro portas

Factos-chave:

10 MHz a 26,5/43,5/50/67 GHz (R&S®ZNA26/43/50/67)

Disponíveis dois ou quatro modelos de porta

Excelente desempenho de RF

Até quatro fontes integradas

Operação única e intuitiva somente com toque

O R&S®ZNA possui uma estabilidade excepcional, baixo ruído de rastreamento e excelentes dados brutos, tornando-o uma escolha perfeita para aplicações de desenvolvimento e produção que exigem alta precisão, por exemplo:para o desenvolvimento e produção de componentes e módulos para aplicações de A&D e de satéliteO R&S®ZNA oferece quatro fontes internas de fase coerente, permitindo o controlo independente da frequência do sinal em cada porta, bem como medições de fase em misturadores.Fornece duas fontes de oscilador local interno (LO), uma verdadeira arquitetura de receptor multicanal, geradores e moduladores de pulso, um combinador interno, referência selecionável

Pontos de acesso ao sinal, pré-amplificadores e capacidades abrangentes de desencadeamento e sincronização.Sistema de ensaio compacto para caracterização de dispositivos ativos e passivosMesmo as medições de intermodulação em misturadores e receptores podem ser realizadas sem fontes de sinal externas, minimizando o tempo de teste e simplificando a configuração do teste.Graças às fontes e receptores digitais de fase coerente, não são necessários misturadores de referência para as medições da fase do misturador e as configurações de ensaio são configuradas tão facilmente como para medições de parâmetros S não convertidos em frequência.

Opção de análise do espectro

Caracterização do DUT e pesquisa falsa sem reconectar o DUT a um analisador de espectro Medições de atraso de grupo em conversores de frequência com LOs incorporadas

¢ Medições confiáveis e simples do receptor por satélite

¢ Faixa dinâmica de 147 dB (normal) e até 170 dB (normal, com opções)

Caracterização dos filtros de alta rejeição

- Tempos de ensaio curtos e baixo ruído de rastreamento

O nível mínimo de ruído < 120 dBm (espec.) 1)

O nível de ruído pode ser reduzido para ¥157 dBm (normalmente, com opções)

linearidade do receptor de 0,03 dB no intervalo entre 50 dBm e 0 dBm

¢ Teste preciso do amplificador mesmo a níveis de potência muito elevados e baixos

¢ Faixa de varredura de potência de 100 dB (típico)

¢ Medições de compressão versáteis

O ruído de rastreamento de < 0,001 dB (a 1 kHz IF largura de banda)

¢ Medidas precisas e altamente reprodutíveis - conceito de funcionamento centrado no DUT

¢ Fácil arranque, tempos de configuração curtos Instrumento compacto, funcionamento silencioso

O ruído acústico é tão baixo quanto 42 dB (A)

¢ Pequena pegada, pouca poluição sonora

Operação com gestos táctiles Os utilizadores podem operar o R&S®ZNA através de duas telas sensíveis ao toque independentes: ▶ Painel de controlo inovador à direita em vez de teclas mecânicas que podem desgastar-se com o tempo ▶ 12.O conceito de funcionamento de tela dupla oferece a máxima flexibilidade na configuração das mediçõesOs gestos de toque são usados para ampliar, mover traços e adicionar marcadores.,Três alternativas para chegar à configuração desejada 1.Abordagem convencional Para a configuração geral e para as quantidades de medição básicas, tais como parâmetros S, potência e proporções, os utilizadores podem utilizar a abordagem convencional para configurar as medições no R&S®ZNA.o número de pontos, e o tipo e a quantidade de medição.

Modelo de 4 portas com quatro fontes internas O R&S®ZNA está disponível com até quatro fontes internas (opção R&S®ZNAxx-B31), 3a e 4a fonte interna para modelos de 4 portas).O utilizador beneficia de uma poderosa, sistema compacto que pode até realizar medições de intermodulação em misturadores e receptores com dois estágios de conversão.Fontes coerentes de fase e repetíveis de fase permitem medições de fase em misturadores e conversores sem misturadores de referência externos.

Opções de hardware

Descrição Aplicações e benefícios

1) Acesso direto à fonte e ao receptor

¢ Com frequência de arranque até 100 kHz 2)

Suporte à configuração do acoplador invertido

¢ Facilitar a realização de ensaios externos para medições de alta potência numa ampla gama de frequências

¢Configuração de acoplamento invertido aumenta a amplitude dinâmica e reduz o ruído do sistema R&S®ZNAxx-B16 R&S®ZNA modelo de 4 portas com até quatro fontes internas

¢A ausência de fontes externas significa uma configuração flexível e tempos de medição curtos

¢Configurações de ensaio flexíveis e compactas, por exemplo, para DUTs com dois estágios de conversão R&S®ZNAxx-B33) 2a fonte interna de LO para modelo R&S®ZNA de 4 portas

Para medição simultânea de duas frequências diferentes (por exemplo, sinal RF e IF dos misturadores)

Fonte de RF adicional (em combinação com a saída LO do conversor de ondas de 8 mm R&S®ZNA-B8)

¢ Medições do misturador rápido e do conversor

¢ Ruído de rastreamento muito baixo com medições de conversão de frequência

¢Fonte de RF de uso geral até 26,5 GHz (por exemplo,para fornecer sinal LO para misturadores externos) R&S®ZNA-B5 2a fonte interna de RF e 2a fonte interna de LO para o modelo R&S®ZNA de 2 portas R&S®ZNA com suportes de 2 portas de ensaio:

Medidas de intermodulação

¢Delagamento de grupo em conversores LO (satélite) incorporados (LNB), módulos T/R

Testes de misturador (com R&S®ZNA-B8 para LO) R&S®ZNA-B523) Quatro/oito receptores verdadeiros (sem multiplexagem)

¢ Medições fiáveis de fase e de antena multicanal Fornecidas de série na unidade de base (o acesso direto ao receptor requer R&S®ZNAxx-B16) Acesso direto ao IF, portas de E/S comutáveis como entradas ou saídas,com largura de banda de IF analógica de 2 GHz (saída) e largura de banda de IF analógica de 1 GHz (entrada), por exemplo, quando utilizados em sistemas de ensaio de antenas

¢Proporciona acesso direto a até oito receptores coerentes de fase

Suporta configurações compactas de conversor de mmWave R&S®ZNA-B26 Oito geradores de pulso internos e quatro moduladores de pulso internos

¢ Para medições de sinais pulsados e para integração flexível de sistemas

O R&S®ZNA-B7 aumenta o número de quantidades de onda que podem ser capturadas em paralelo com o R&S®ZNA-K7, R&S®ZNA-K7, R&S®ZNAxx-B4n4),R&S ZNA-B7 Funções de disparo e controlo melhoradas (três entradas de disparo adicionais), quatro saídas de disparador, quatro portas de entrada/saída de controlo de pulso, prontas para disparar, ocupadas, controlo de bloqueio de RF) 5)

¢ Adaptação do sistema universal e fácil integração do sistema

¢ Frequência de referência elevada para ruído de fase baixa R&S®ZNA-B91
