| Nome da marca: | Rohde and Schwarz |
| Número do modelo: | SMR27 |
| MOQ: | 1 conjunto |
| preço: | Negociável |
| Tempo de entrega: | 1~3 dias de trabalho |
| Condições de pagamento: | T/T |
|
R&S SMR27 Sem opção SMR-B11
Com opção SMR-B11
|
1 GHz a 27 GHz
10 MHz a 27 GHz
|
|
Resolução
Sem opção SMR-B3
Com opção SMR-B3
|
1 kHz 0.1 Hz |
| Tempo de definição (com uma precisão < 1 × 10 ̊6) após o delimitador do autocarro IEC/IEEE | < 10 ms + 2 ms/GHz |
| Frequência de referência | Opção padrão SMR-B1 |
| Envelhecimento (após 30 dias de funcionamento) | 1 × 10 ¢6/ano < 1 × 10 ¢7/ano |
| Efeito da temperatura (0°C a 55°C) | 2 × 10°C < 1 × 10°C/°C |
| Tempo de aquecimento | 15 minutos |
| Saída para referência interna Frequência Nível, Vrms (EMF, onda sinefática) Impedância da fonte |
10 MHz 1 V 50 Ω |
| Entrada para referência externa Frequência Desvio de frequência admissível Nível de entrada, Vrms Impedância de entrada |
10 MHz 3 × 10?? 6 0.1 V a 2 V 50 Ω |
| Pureza espectral | |
| Sinais falsos Harmónicas1) 30 MHz f > 20 GHz3) Subharmónicos f ≤ 20 GHz f > 20 GHz Não-harmônicos (> 50 kHz a partir do portador) f ≤ 20 GHz f > 20 GHz |
< 55 dBc < 40 dBc < 65 dBc < 30 dBc < 60 dBc < 54 dBc |
| Ruído de fase SSB (f = 10 GHz, 10 kHz a partir do portador, 1 Hz largura de banda, CW, FM desligado) |
< 83 dBc |
| FM residual, rms (f = 10 GHz, FM desligado) 0.3 kHz a 3 kHz 00,03 kHz a 20 kHz |
< 20 Hz < 200 Hz |
Dados gerais:
| Resistência à temperatura Intervalo de temperatura de funcionamento Intervalo de temperatura de armazenamento |
0°C a +55°C; atende DIN EN60068-2-1 Rev. 1998 e DIN EN60068-2-2 Rev. 1998 ¥40°C a +70°C |
| Resistência climática Calor úmido |
95% de umidade relativa, ensaio cíclico a +25°C/+40°C, atende DIN EN60068-2-30 Rev. 1998 |
| Resistência mecânica Vibração sinusoidal Vibração aleatória Choque. |
5 Hz a 150 Hz, máximo 2 g a 55 Hz, 55 Hz a 150 Hz, 0,5 g const.; Cumprir a norma DIN EN60068-2-6 Rev. 1998, DIN EN61010-1 e MIL-T-28800D classe 5 10 Hz a 300 Hz, aceleração 1.2 g (rms) 40 g espectro de choque, atende MIL-STD-810E, MIL-T-28800D, classe 3/5 |
| Compatibilidade eletromagnética | Cumprir a norma EN61326-1 Rev. 1997 + A1 Rev. 1998 e EN55011 Rev. 1998 + A1 Rev. 1999 (Directiva EMC da UE) |
| Fugas (frequência portadora < 1 GHz) | < 0,1 μV (induzido em dois turnos) com um diâmetro de 25 mm, distância de 25 mm de qualquer superfície do compartimento) |
| Suscetibilidade à radiação | 10 V/m |

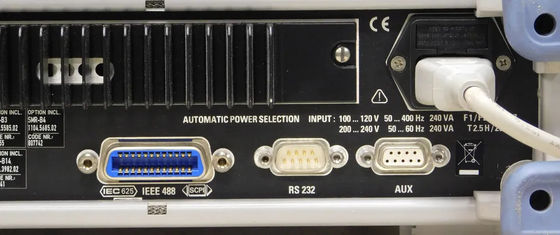

| Fornecimento de energia | 100 V a 120 V (AC), 50 a 400 Hz De 200 V a 240 V (AC), de 50 a 60 Hz, Automatização, máximo 200 VA |
| Normas de segurança | DIN EN61010-1 Rev. 1994, IEC 61010-1 Rev. 1995, UL3111-1, CAN/CSA-C22.2 N.o 1010.1-B97 |
| Marcas de conformidade | VDE-GS, CSA, NRTL/C |
| Dimensões (W × H × D) | 427 mm × 88 mm × 450 mm |
| Peso | < 12 kg quando totalmente equipado |
Modulador de pulso incluído
A modulação de pulso continua a ser o modo de modulação mais importante para aplicações de microondas.A relação ligação/desligação é superior a 80 dB, o tempo de subida/baixa inferior a 12 ns. São possíveis larguras de pulso até 25 ns.
Estes valores garantidos demonstram que o R&S SMR é o gerador ideal para utilização no desenvolvimento, produção e manutenção de equipamentos de radar.
Opção de gerador de pulso
O gerador de pulso SMR-B14 opcional é um complemento ideal para o modulador de pulso.O gerador de pulso também pode ser acionado externamente e operado no modo porta externaA largura e o atraso dos pulsos são selecionáveis pelo utilizador numa ampla gama.
Análises digitais de frequência e nível
A varredura de frequência digital com tempos de passo de 10 ms permite medições convenientes de resposta de frequência em circuitos de microondas.Uma entrada de gatilho permite a operação sincronizada com equipamentos externos.
O nível de varredura de 20 dB permite, por exemplo, determinar a compressão do amplificador ou do misturador.
O gerador de sinal
Opção de modulador AM/FM/Scan
O modulador opcional AM/FM/Scan SMR-B5 adicionado aos modelos de base transforma-os em geradores de sinal completos com capacidade de modulação AM e FM.A opção também inclui um gerador LF para sinais de onda sine e onda quadrada a partir de 0.1 Hz a 10 MHz.
FM e FSK
O modulador FM tem uma largura de banda de modulação de DC a 5 MHz. A chave de mudança de frequência digital (FSK) é possível com taxas de dados de 0 Hz a 2 MHz.
Modos de modulação simultânea
Todos os modos de modulação do SMR R&S podem ser combinados, permitindo a geração de sinais de modulação complexos para sistemas modernos de comunicação e localização.A combinação de modulação de pulso e FM simula efeitos Doppler ou sinais de chirpA modulação simultânea de AM e pulso fornece os tipos de sinal que ocorrem em aplicações de radar de pulso com antena rotativa.A combinação de FM e AM pode ser utilizada para verificar os efeitos de desbotamento dos receptores FM.
O gerador de varredura sintetizado
Opção de varredura de rampa analógica O modo de varredura de rampa analógica corresponde à varredura analógica dos geradores de varredura clássicos, exceto que a varredura é totalmente sincronizada em toda a faixa.a excelente precisão de frequência das varreduras digitais de passo é alcançada no conjunto, e isto a velocidades de varredura muito mais elevadas de, no mínimo, 600 MHz/ms a frequências > 2 GHz.
Em conjunto com analisadores de rede escalar ou analisadores de espectro adequados, pode ser realizado, por exemplo, o ajuste em tempo real de filtros de microondas.
Para marcar intervalos de frequência importantes, tais como largura de banda do filtro ou a posição dos polos de atenuação, the ¸SMR has 10 user-selectable frequency markers which can be output as pulse markers at the marker output (TTL level) or alternatively modulated on the RF level as level markers (level reduction of 1 dB).
O SMR R&S como um upconverter
Opção de entrada IF
Geradores de sinal vetorial como o SMIQ geram todos os tipos de sinais modulados digitalmente até 6,4 GHz.O SMR oferece capacidade de conversão para cima através da opção de entrada IFUma aplicação típica é mostrada na figura acima. O gerador de modulação I/Q AMIQ fornece os sinais I e Q (1) necessários para modular o gerador de sinal vetorial SMIQ.O sinal de RF modulado do SMIQ (2) é aplicado diretamente à entrada IF do SMRNa saída de RF do SMR, o sinal convertido e modulado digitalmente do SMIQ é produzido (3).Os circuitos seletivos do DUT separam o sinal desejado dos componentes indesejados gerados durante a conversãoAlternativamente, podem ser utilizados filtros de passagem de banda externos adequados.
