Analisador de espectro do RF
Created with Pixso. Anritsu BTS Master MT8222A Analisador de Estação Base 10 MHz a 4 GHz
Informações pormenorizadas
Lugar de origem:
Estados Unidos
Certificação:
CNAS
Nome do produto:
Analisador de espectro
Frequência:
10 MHz a 4 GHz
Fator de forma:
Portáteis
Condição:
Pré-propriedade
Funções:
Testado em condições de trabalho perfeitas
Calibrado:
- Sim, sim.
Detalhes da embalagem:
Cartão
Habilidade da fonte:
em existência
Destacar:

Analisador de estação base portátil

,

Analisador de estação de base MT8222A

,

Analisador de estação de base de 10 MHz a 4 GHz

Descrição do produto
Anritsu BTS Master MT8222A Analisador de Estação Base 10 MHz a 4 GHz
Descrição de Anritsu MT2convenção:

O BTS Master MT8222A é a escolha de valor para a implantação, manutenção e solução de problemas de estações base sem fio 2G/2.5G, 3G e 4G.O BTS Master é uma combinação do nosso popular Spectrum Master MS2721B e VNA Master MS2024A oferecido como uma solução portátil, com um peso de 4 kg.

O novo BTS Master é uma ferramenta de teste de estação base multifuncional integrada que elimina a necessidade de transportar e aprender vários conjuntos de teste.As capacidades de medição do MT8222A incluem análise de espectro, incluindo medições inteligentes, perda de retorno de precisão, VSWR, perda de cabo, distância de falha, dois portos ganho/perda, uma porta e dois portos magnitude e fase, análise de interferência, espectrograma,Medições de RF e de demodulação para LTE, WCDMA/HSDPA, GSM/GPRS/EDGE, CDMA, EVDO, TD-SCDMA, WiMAX fixo e WiMAX móvel, demodulação WCDMA/HSDPA, CDMA, TD-SCDMA, EVDO over the air (OTA), informações de localização,precisão melhorada do oscilador de referência de frequênciaO medidor de potência de alta precisão (opção 19) fornece medições RMS verdadeiras.
O BTS Master pode ser configurado com um analisador de interferência, que é maximizado pelo pré-amplificador de baixo ruído incorporado do MT8222A.O resultado é que os sinais de interferência até -162 dBm podem ser identificados e localizados., permitindo aos técnicos/engenheiros de RF resolver melhor os problemas de qualidade que afetam o serviço ao utilizador.
  • Análise do espectro - em qualquer momento e em qualquer lugar (100 kHz a 7,1 GHz)
  • Ensaios de cabo e antena, medições de uma porta e duas portas (10 MHz a 4,0 GHz, 10 MHz a 6,0 GHz opcionais)
  • Análise do nó B do WCDMA/HSDPA
  • Análise das estações de base GSM/GPRS/EDGE
  • Análise da estação base TD-SCDMA
  • Análise LTE
  • Análise da estação de base WiMAX fixa
  • Análise da estação base WiMAX móvel
  • Análise da estação base CDMA
  • Análise da estação de base EVDO
  • Detecção e localização das interferências
  • Ensaios funcionais T1/FT1
  • Testes funcionais T3/T1/FT1
  • 2 Mb/s - Ensaios funcionais E1

Características:

  • Design portátil, com bateria, com peso de 4 kg (9 lbs)
  • Display de cores transfletivas visíveis à luz do dia
  • Melhor nível de ruído médio exibido na sua categoria < -163 dBm típico numa largura de banda de resolução de 1 Hz a 1 GHz
  • Medições de 1 porta e de 2 portas de 1 caminho, corrigidas por vetor
  • FlexCal
  • Teia de desvio de 12 V a 32 V
  • Demodular sinais WCDMA usando medição Over The Air (OTA) enquanto estiver sentado no carro
  • WCDMA/HSDPA TD-SCDMA, LTE, GSM/GPRS/EDGE, CDMA, EVDO, WiMAX fixo, RF e medições do demodulador
  • Modo Automatizado Pass/Fail para medições WCDMA/HSDPA, GSM/GPRS/EDGE, CDMA, EVDO, TD-SCDMA, WiMAX fixo e WiMAX móvel
  • Localização e medição do sinal de interferência
  • Identificar interferências intermitentes utilizando medições por espectrograma
  • Medir a frequência, a largura de banda e a potência dos sinais transmitidos múltiplos
  • Crie até 20 canais personalizados e verifique canais por frequência ou número de canal
  • Receptor GPS para informação de localização e melhoria da precisão do oscilador de frequência
  • Interface de utilizador multilingue (inglês, chinês, francês, alemão, japonês, espanhol, coreano, italiano)
  • Bateria de iões de lítio recarregável



Especificações:
Analisador de cabos e antenas
Faixa de frequência: 10 MHz a 4 GHz
Precisão de frequência 25 ppm
Resolução de frequência: 10 Hz
Pontos de dados: Baixo, Médio, Alto (137/275/551)
Imunidade à interferência: No canal: +17 dBm
Frequência ligada: 0 dBm (RF Out) +30 dBc RF In
Potência de 1 porta: Alto: 0 dBm (típico)
2 portas de alimentação:

Alto: 0 dBm (típico)

Baixo: ¢35 dBm (típico)
Directividade corrigida: 42 dB (10 MHz a 6 GHz)
Precisão de 1 porta: = <0.8 + 10 log (1 ±10 ∆EΔ/20)
Faixa dinâmica do sistema: 80 dB, 10 MHz a 3 GHz
70 dB, > 3 GHz a 5,5 GHz
65 dB, > 5,5 GHz a 6 GHz
Perda de retorno: Faixa: 0 a 60 dB
Resolução: 0,01 dB
VSWR:

 		 Faixa: 1 a 65
Resolução: 0.01
Perda de cabo: Faixa: 0 a 30 dB
Resolução: 0,01 dB
Fase 1-Porto: Intervalo: 180° a + 180°
Resolução: 0,01°
Smith Diagrama: Resolução: 0.01
2 - ganho de porta: Faixa: ¢120 a 100 dB
Resolução: 0,01 dB
Fase de dois portos Intervalo: 180° a + 180°
Resolução: 0,01°
Distância de falha: Resolução de falha (metros): (1.5 x 108 x vp) /ΔF vp é a constante de propagação e ΔF é F2-F1 em Hz
Distância horizontal (metros): 0 a (pontos de dados-1) x Resolução de falha até um máximo de 1500 m (4921 pés)
onde pontos de dados = 137/275/551
Intervalo vertical (perda de retorno) 0 a 60 dB
Distância vertical (VSWR) 1 a 65

Analisador de Espectro

Faixa de frequência: 100 kHz a 7,1 GHz
Input contínuo máximo +30 dBm
Resolução de ajuste: 1 Hz
Frequência de referência: Envelhecimento: ± 1 ppm/10 anos
Precisão: ±0,3 ppm (25 °C ±25 °C) + envelhecimento
Espaço de frequência: 10 Hz a 7,1 GHz mais 0 Hz (tempo zero)

Tempo de varredura: Mínimo de 100 ms, largura de banda de vídeo de 10 μs a 600 segundos (intervalo zero)
Trigger de varredura:

Corrida livre, Single, Vídeo, Externa
Largura de banda de resolução:

(largura de 3 dB) ±10%, de 1 Hz a 3 MHz em

Largura de banda de demodulação de 8 MHz de sequência 1 ′3
Largura de banda de vídeo: (­3 dB) 1 Hz a 3 MHz em sequência 1­3
Ruído de fase do SSB: ¢ 100 dBc/Hz no máximo a 10, 20 e 30 kHz deslocados do suporte
¢102 dBc/Hz máximo a 100 kHz deslocados do suporte
Amplitude:
Faixa de medição DANL a +30 dBm
Preamplificador desligado: 100 kHz a ≤ 10 MHz ±1,5 dB
> 10 MHz a 4 GHz ± 1,25 dB
> 4 GHz a 7,1 GHz ± 1,75 dB
Falso relacionado com a entrada: (30 dBm de entrada, atenuação de entrada de 0 dB, Span < 1,7 GHz)
¥70 dBc típico ¥60 dBc máximo*

Perguntas frequentes:
1- Pode enviar o pedido para o Canadá ou Austrália?
Sim, podemos. Enviamos encomendas para todo o mundo.
2- Que método de entrega usam e tempo de entrega?
Podemos enviar por EMS, DHL, FedEx, UPS, TNT com número de rastreamento.
3Qual é o seu prazo de pagamento?
Pagamento 100% T/T antes do envio.
4Como posso fazer outra pergunta?
Pode contactar-nos online ou deixar mensagens abaixo.

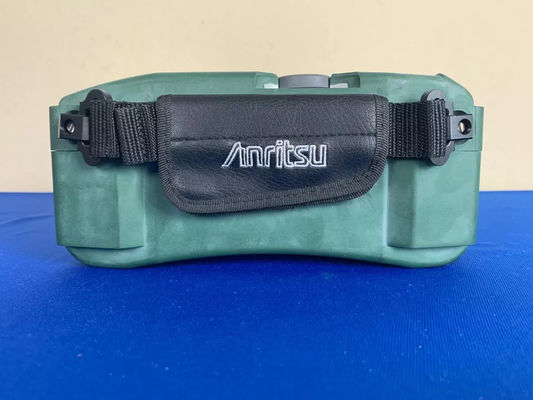

Anritsu BTS Master MT8222A Analisador de Estação Base 10 MHz a 4 GHz 0

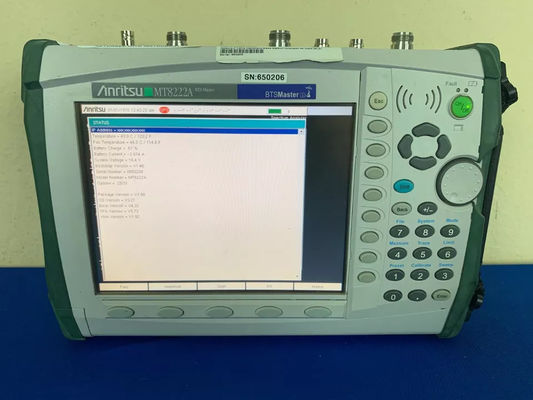

Anritsu BTS Master MT8222A Analisador de Estação Base 10 MHz a 4 GHz 1

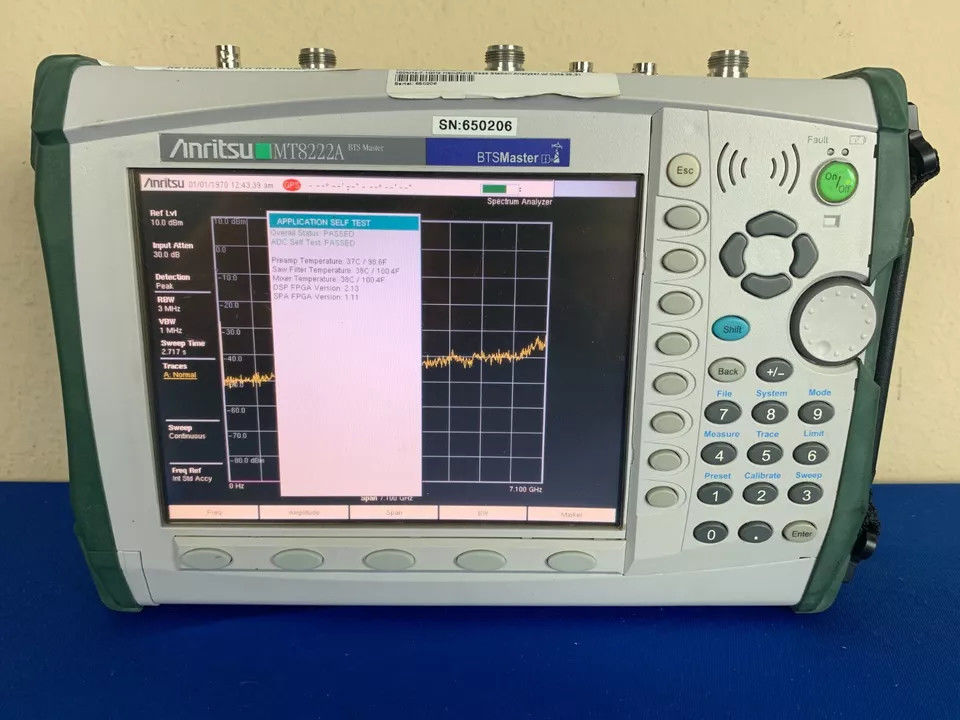

Anritsu BTS Master MT8222A Analisador de Estação Base 10 MHz a 4 GHz 2Anritsu BTS Master MT8222A Analisador de Estação Base 10 MHz a 4 GHz 3
