Anritsu 68369B Gerador de sinal de 10 MHz a 40 GHz Equipamento de ensaio multiuso
Detalhes do produto:
Marca: Anritsu
Número do modelo: 68369B
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: Cartão
Tempo de entrega: 1~3 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: em existência
Contato
Descrição de produto detalhada
Nome do produto: Gerador de sinal de microondas Condição: Pré-propriedade
Funções: Testado em condições de trabalho perfeitas Frequência: 10 megahertz a 40 gigahertz
Destacar:

Gerador de sinal multiuso

,

Gerador de sinal Anritsu 68369B

,

Gerador de sinal de 10 MHz a 40 GHz

 Anritsu 68369B Equipamento de ensaio multiuso de gerador de sinal de 10 MHz a 40 GHz

Características

  • 120 modelos perfeitamente adaptados a qualquer aplicação
  • Ruído de fase SSB ultra-baixo; 100 dBc a 10 kHz, deslocado em relação a 10 GHz
  • Extensões de guias de onda até 110 GHz
  • Melhorias económicas
  • +17 dBm de potência máxima, ¥125 dBm de potência mínima
  • AM, FM, øM, modulação de pulso interna
  • Modulação complexa descarregada pelo utilizador



Especificações deAnritsu 68369B

Frequência


Output: Vinte frequências CW independentes e predefiníveis (F0 a F9 e M0 a M9)

Precisão O mesmo que a base de tempo interna ou externa de 10 MHz
Modo CW Com envelhecimento: < 2 x 10 ¢8/dia (< 5 x 10 ¢10/dia com a opção 16)
Estabilidade A temperatura: < 2 x 10 ̊8/ ̊C sobre 0 ̊C ((< 2 x 10 ̊10/ ̊C com a opção 16)
  Resolução 1 kHz (0,1 Hz com opção 11)
  Tempo de comutação < 40 ms para estar dentro de 1 kHz da frequência final (máximo típico)
Largura de varredura: Selecionado de forma independente, 1 kHz (0,1 Hz com a Opção 11) para a faixa completa.
Precisão: O mesmo que a base de tempo interna ou externa de 10 MHz
Resolução: (Tamanho mínimo do passo) 1 kHz (0,1 Hz com a opção 11)
Modo de varredura de passos com bloqueio de fase
Passos Número de passos: Variavel de 1 a 10000 Tamanho do passo: 1 kHz (0,1 Hz com a opção 11) para toda a faixa de frequências do instrumento (se o tamanho do passo não for dividido na faixa de frequências selecionada,O último passo é truncado.Não.
  Tempo de permanência por passo Variavel de 1 ms a 99 segundos
  Tempo de comutação < 15 ms +1 ms/GHz ou < 40 ms, consoante o que for menor (máximo típico)
Modo de varredura alternativo Esvaziar alternadamente entre quaisquer duas faixas de varredura. Cada faixa de varredura pode ser associada a um nível de potência diferente.
Modo de varredura manual Fornece um ajuste gradual e bloqueado por fase da frequência entre os limites de varredura.
Agilidade de frequência programável
Sob o controle GPIB, até 1000 frequências não sequenciais podem ser armazenadas e, em seguida, endereçadas como uma varredura de passo trancada por fase.
Configuração Até 20 marcadores independentes e ajustáveis (F0 a F9 e M0 a M9)
Marcadores Marcadores de vídeo de saída +5 V ou 5 V, selecionáveis.

Marcadores de intensidade Produz um ponto intensificado no rastro, obtido por permanência momentânea em varredura de RF
Faixa de frequências ≥ 0,01 a < 2 GHz
≥ 2 a ≤ 20 GHz
> 20 a ≤ 40 GHz
Potência de saída +13 dBm
+9 dBm
+6 dBm
Potência de saída com atenuador de passo +11 dBm
+7 dBm
+3 dBm



Dados gerais:



Configurações armazenadas Armazena as configurações do painel frontal e nove configurações adicionais do painel frontal em uma RAM não volátil.As configurações de comando são ativadas nas mesmas funções e valores existentes quando o instrumento foi desligado.
Entrada de sequenciamento de memória Aceita um sinal TTL de baixo nível para sequenciar através de nove configurações armazenadas.
Auto-teste





O auto-teste do instrumento é realizado quando a tecla SELF TEST é selecionada. Se um erro for detectado, uma mensagem de erro é exibida numa janela no LCD identificando a causa provável.
Modo seguro Desativa todas as exibições de frequência, nível de potência e estado de modulação. Configurações armazenadas no modo seguro permanecem seguras quando chamadas. Modo selecionável a partir de um menu do sistema e GPIB
Reiniciar Retorna os parâmetros do instrumento para estados ou valores predefinidos. Qualquer I/O GPIB pendente é abortado. Selecionável no menu do sistema
Operação mestre/escravo Permite que dois sinais de saída 68X00B sejam varridos com um deslocamento de frequência selecionado pelo usuário.Requer um conjunto de cabos de interface MASTER/SAVE (parte n.o. ND36329)
Correção da planície a nível do utilizador Permite ao utilizador calibrar a perda de caminho devido a comutação externa e cabos através da tabela de potência inserida a partir de um medidor de potência GPIB ou dados calculados.Os níveis de potência introduzidos são entregues no ponto em que a calibração foi realizada.Os medidores de potência suportados são Anritsu ML4803A e HP437B, 438A e 70100A. Cinco tabelas de usuários estão disponíveis em até 801 pontos/mesa
Tempo de aquecimento (base de tempo padrão) A partir do estado de espera: 30 minutos A partir do arranque a frio (0<): 120 horas para alcançar uma estabilidade de frequência < 2 x 10 ¢8/dia
Tempo de aquecimento (opção 16 base de tempo) A partir do estado de espera: 30 minutos A partir do arranque a frio (0<): 72 horas para alcançar uma estabilidade de frequência < 5 x 10 ‰ 10/dia
Potência 90 a 132 Vac ou 180 a 264 Vac, 49 a 440 Hz, ≤ 400 VA
Em posição de espera Com a linha de alimentação AC ligada, a unidade é colocada em modo de espera quando o interruptor de alimentação do painel frontal é liberado da posição OPERAR
Dimensões e massa 429 (W) x 133 (H) x 597 (D) mm [5,25 (H) x 16,875 (W) x 23,5 (D) in.], ≤23 kg (50 lb)
Conector de saída de RF Tipo K feminino (modelos ≤ 40 GHz), tipo V feminino (> 40 GHz)





O nosso serviço:



Serviço completo, desde a fabricação até ao envio.
1O seu inquérito relacionado com os nossos produtos ou preços será respondido em 24 horas.
2Equipe bem treinada e experiente para responder a todas as suas perguntas em inglês.
3O navio distribuidor é oferecido para o seu desenho único e alguns dos nossos modelos atuais.
4Proteção da sua área de vendas, ideias de design e todas as suas informações privadas.



Perguntas frequentes:

1- Pode enviar o pedido para o Canadá ou Austrália?

Sim, podemos. Enviamos encomendas para todo o mundo.

2- Que método de entrega usam e tempo de entrega?

Podemos enviar por EMS, DHL, FedEx, UPS, TNT com número de rastreamento.

3Qual é o seu prazo de pagamento?

Pagamento 100% T/T antes do envio.

4Como posso fazer outra pergunta?

Pode contactar-nos online ou deixar-nos mensagens abaixo.

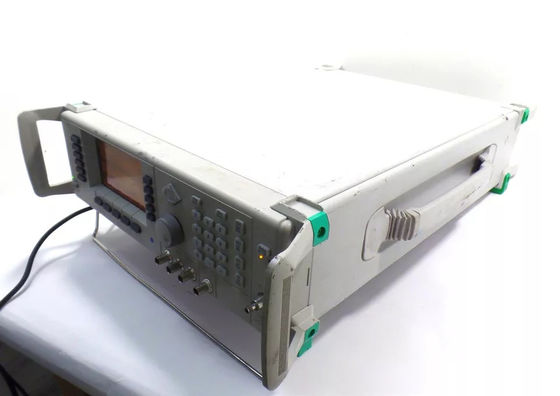

Anritsu 68369B Gerador de sinal de 10 MHz a 40 GHz Equipamento de ensaio multiuso 0

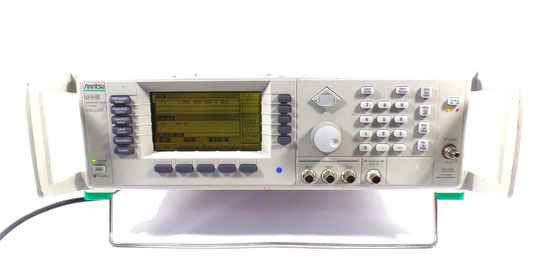

Anritsu 68369B Gerador de sinal de 10 MHz a 40 GHz Equipamento de ensaio multiuso 1

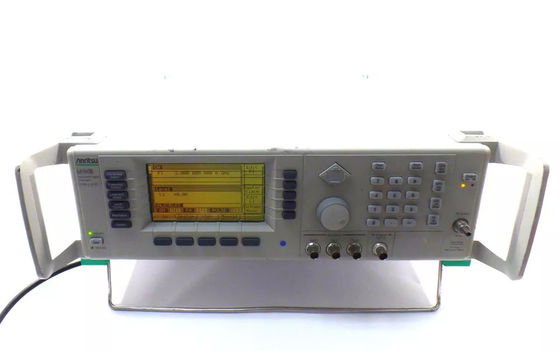

Anritsu 68369B Gerador de sinal de 10 MHz a 40 GHz Equipamento de ensaio multiuso 2

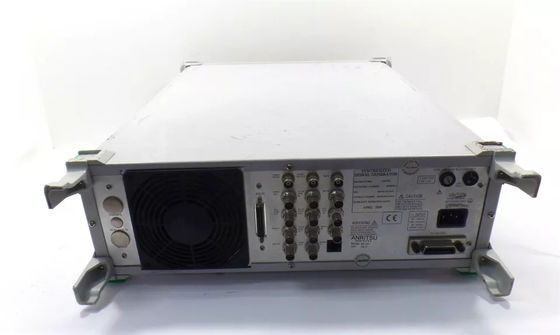

Anritsu 68369B Gerador de sinal de 10 MHz a 40 GHz Equipamento de ensaio multiuso 3
