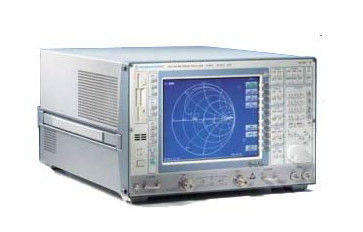

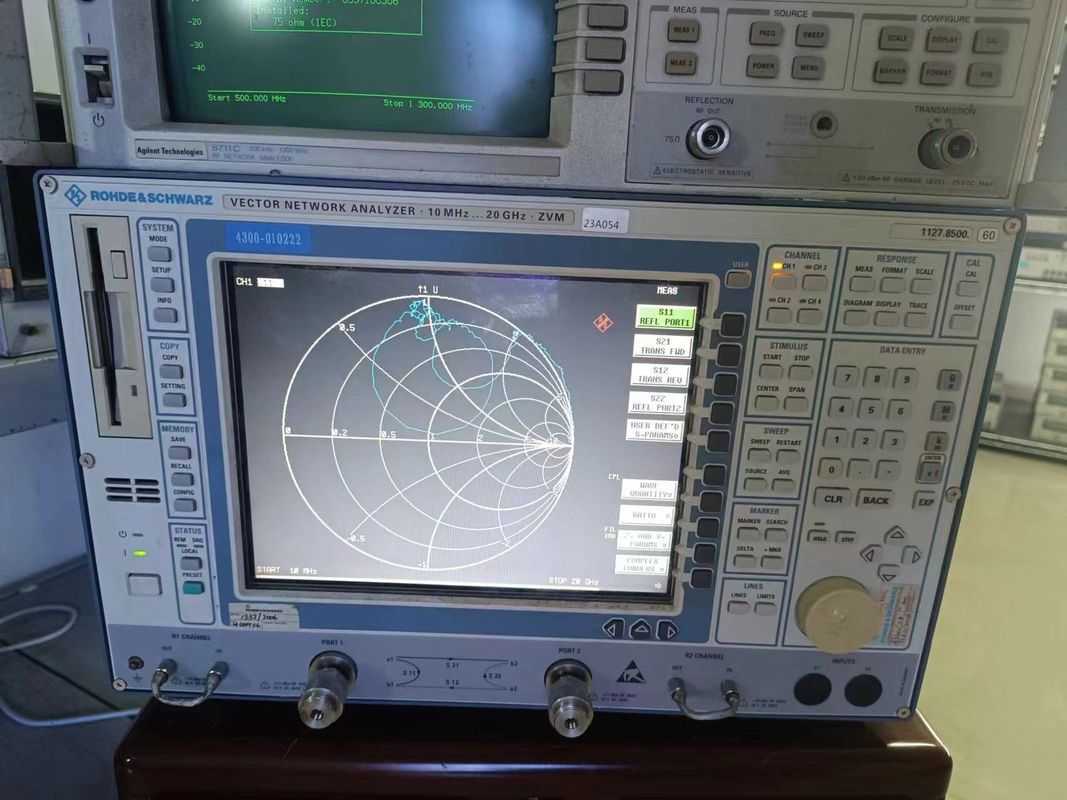

Rohde And Schwarz ZVM Vector Network Analyzer 300 KHz Até 24 GHz

Descrição da Rohde And Schwarz ZVM

O ZVM da Rohde é um Analisador de Rede Vectorial de 10 MHz a 20 GHz.a amplitude dinâmica e a precisão já são demonstradas em aplicações padrão, como as medições do parâmetro S ou das medições de atraso de grupo;. Isto é reforçado por uma riqueza de funções de medição, exibição e registo.Por exemplo, medições em DUTs de conversão de frequência (perda de conversão), intermodulação, espúrias) e medições não lineares (ponto de interceptação e ponto de compressão).

Visão geral e características do ZVM Vector Network Analyzer

• (largura de banda de medição 10 Hz)
• Excelente faixa dinâmica
• > 115 dB (ZVM)
• > 110 dB (ZVK)
• Tempo de transferência < 15 ms (200 pontos)
• Baixo ruído inerente
• <-110 dBm (largura de banda de medição de 10 Hz)
• Alta velocidade de medição
• < 0,5 ms/ponto (ZVM), < 0,7 ms/ponto (ZVK)
• Transferência rápida de dados através do autocarro IEC/IEEE
• PC interno com WindowsNT
• Importação de redes virtuais utilizando formatos de ficheiro compatíveis com o CAE (*.S1P, *.S2P, *.S4P, *.flp)
• Técnicas de calibração modernas TOM,TRM,TRL,TNA,TOM-X
• Incorporação de redes virtuais de correspondência
• Configuração arbitrária do gerador e do receptor
• Receptor seletivo com mistura fundamental
• Fácil integração no ambiente e redes de PC
• Medições de conversão de frequência e de multitono efetuadas em amplificadores e misturadores
• Calibração exacta nos dispositivos de ensaio e nas placas
