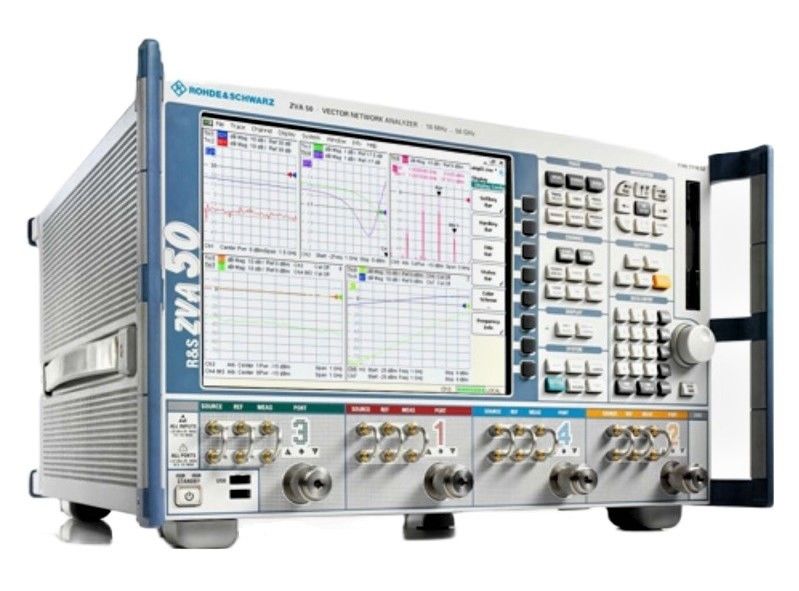

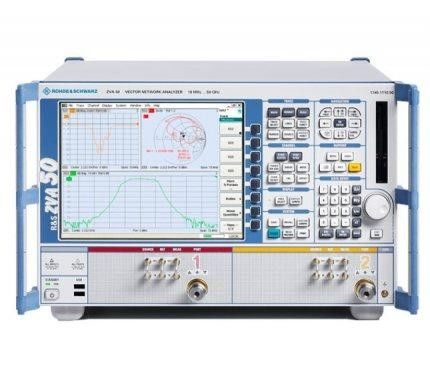

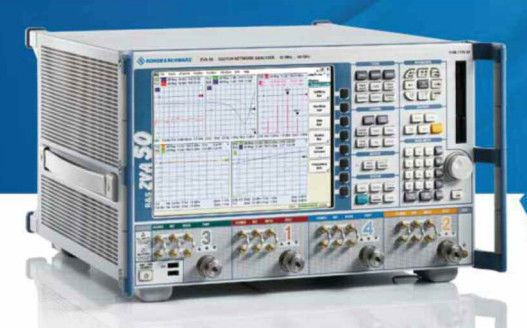

Rohde e Schwarz ZVA50 Analisador de rede Equipamento de teste de banco multiuso

Descrição de Rohde e Schwarz ZVA50

O novo R&S ZVA50 é o primeiro analisador de rede 50 GHz de quatro portas do mundo.O analisador permite, pela primeira vez, realizar medições em componentes multiporte e equilibrados nesta faixa de frequências utilizando um único instrumento.O R&S ZVA50 também oferece características e especificações únicas para medições pulsadas em aplicações de radar e satélite.

Além disso, a segunda fonte integrada do R&S ZVA50 economiza dinheiro, eliminando o gerador externo normalmente necessário para medições de intermodulação e misturador.Isto simplifica significativamente a operação e a configuração dos ensaiosAlém disso, a fonte integrada varre a faixa de frequências a analisar 10 vezes mais rapidamente do que as soluções externas e, assim, aumenta substancialmente o débito de medição.Uma vez que as medições do parâmetro S e da intermodulação podem ser realizadas simultaneamente, os DUTs precisam ser ligados apenas uma vez - uma vantagem clara na velocidade de medição.

A arquitetura de quatro portas do R&S ZVA50 permite aos utilizadores realizar testes em componentes equilibrados.As fontes coerentes integradas permitem medir DUTs lineares e não lineares utilizando sinais de estímulo diferencialO deslocamento de fase entre os dois sinais pode ser selecionado pelo utilizador, permitindo assim analisar os componentes ativos em condições reais.

O R&S ZVA50 possui vários assistentes que fornecem o melhor apoio possível na realização de tarefas de medição complexas.medições pulsadas e diferenciaisO sistema permite até 60 000 pontos de medição por traço, com funções de marcação e análise convenientes para a sua avaliação.Um total de 100 traços podem ser exibidosOutros destaques do R&S ZVA50 incluem funções matemáticas versáteis, incorporação/desintegração utilizando redes virtuais para correspondência de impedância, bem como métodos de calibração abrangentes.

O R&S ZVA50 suporta todos os métodos convencionais necessários para medições pulsadas em aplicações de radar e satélite.Uma grande largura de banda de medição de 15 MHz combinada com altas taxas de amostragem permite medições do perfil de pulso com uma resolução de tempo de 12.5 ns. Os valores ótimos para a gama dinâmica (130 dB), a potência de saída (+13 dBm) e a velocidade de medição (3,5 μs/ponto) também tornam o R&S ZVA50 um investimento seguro para futuras aplicações.

Especificação da Rohde And Schwarz ZVA50

• Analisador de rede de ponta da série ZVA
• Opção de medição do perfil pulsado
• Opção de medições de diferencial verdadeiro
• Alta velocidade de medição
• Funcionalidade versátil
• GPIB, LAN, USB
• Conceito de multiporte
• Duas fontes internas
• Maior desempenho do analisador de rede
• Interface de usuário moderna (Windows)

Lista de opções de ZVA50
