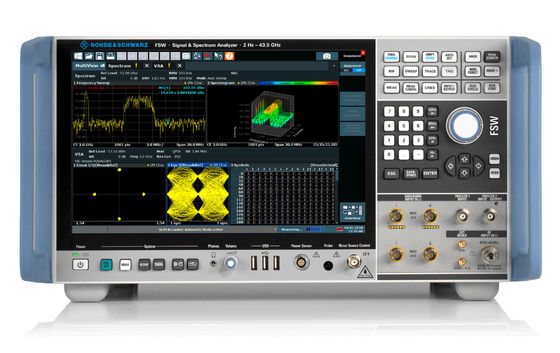

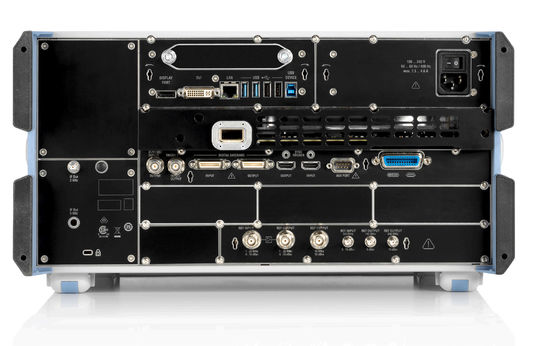

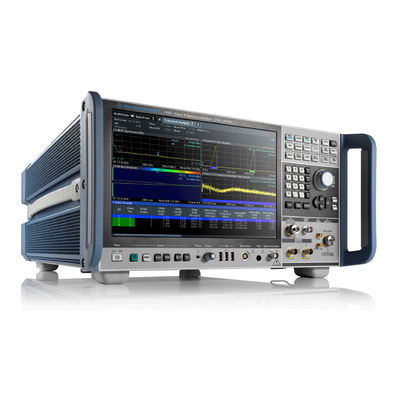

Características do analisador de sinal e espectro R&S FSW13:

O analisador de sinal e espectro FSW13 de alto desempenho da Rohde & Schwarz (R&S) foi concebido para comodidade, precisão e rapidez.e orientação do utilizador otimizado torna a operação do R & S FSW13 analisador eficiente e convenienteCom o seu ruído de fase incomparável, gama dinâmica incomparável para medições falsas e alta sensibilidade mesmo em baixas frequências, o R&S FSW13 garante alta precisão.Taxas de medição eficientes, tempos de varredura rápidos, mudança rápida entre configurações de instrumentos, torna a operação rápida e fácil.

Características do analisador de sinal e espectro R&S FSW13:

• Excelente faixa dinâmica para medições falsas devido ao baixo DANL
• Medições harmônicas facilitadas e precisas graças a filtros de passagem elevada integrados:
  • Alta sensibilidade mesmo a baixas frequências
  • Faixa dinâmica incomparável até 1 GHz com caminho de recepção separado
• Até 500 MHz largura de banda de análise
• Alta faixa dinâmica livre de espúrios > 100 dBc
• Grande profundidade de memória I/Q para gravação contínua de sequências de sinais longas
• Operação eficiente com orientação do utilizador otimizada
• MultiView: múltiplos resultados disponíveis de uma só vez
• Ideal para medição de osciladores para aplicações de radar e comunicações, bem como para análise de sistemas de radar:
  • Identificação e análise rápidas de emissões falsas
  • Medição dos parâmetros de pulso com o toque de uma tecla
  • Detecção de sinais com frequência variável generalizada
  • Analisar tempos curtos de aumento e queda do pulso
• Identificação da interação entre sinais
  • Analisadores de rádio multiestalares (MSRA)
  • Analisador em tempo real multistandard (MSRT)
• Alta velocidade de medição e tempos de varredura rápidos com velocidades de varredura de até 1000 varreduras/s
• Troca rápida entre as configurações dos instrumentos
• Funções de medição eficientes aceleram a operação
• Apoio integrado à I&D®Sensores de potência NRP-Zxx

Especificações do analisador de sinal e espectro R&S FSW13:

• Frequência:
  • Faixa de frequências: 2 Hz a 13,6 GHz
  • Envelhecimento da frequência de referência: 1 x 10- 7/ ano
    • Com R&S®FSW-B4: 3 x 10- 8/ ano
• Largura de banda:
  • Largura de banda de resolução:
    • Filtro padrão: 1 Hz a 10 MHz
      • Com P&S®FSW-B8: 80 MHz
    • Filtro RRC:
      • NADC: 18 kHz
      • TETRA: 24,3 kHz
      • 3GPP: 3,84 MHz
    • Filtro de canal: 100 Hz a 5 MHz
    • Filtro de vídeo: 1 Hz a 10 MHz
  • Largura de banda de demodulação I/Q: 10 MHz
    • Com P&S®FSW-B28: 28 MHz
    • Com P&S®FSW-B40: 40 MHz
    • Com P&S®FSW-B80: 80 MHz
    • Com P&S®FSW-B160: 160 MHz
    • Com P&S®FSW-B320: 320 MHz
    • Com P&S®FSW-B500: 500 MHz
• Nível médio de ruído exibido (DANL):
  • 2 GHz: -156 dBm (1 Hz) típico
  • Com P&S®FSW-B13: -159 dBm (1 Hz) típico
  • 8 GHz: -156 dBm (1 Hz) típico
  • 20 GHz: -150 dBm (1 Hz) típico
  • DANL com pré-amplificador (com R&S®FSW-B24):
    • 8 GHz -169 dBm (1 Hz) típico
    • 20 GHz -166 dBm (1 Hz) típico
  • DANL com cancelamento de ruído, pré-amplificador desligado, 2 GHz: -169 dBm (1 Hz) típico
• Intermodulação:
  • Interceptação de terceira ordem (TOI):
    • f < 1 GHz: +30 dBm (típico)
    • f < 3 GHz: +25 dBm (típico)
    • 8 GHz a 26 GHz: +17 dBm (típico)
    • 13.6 GHz a 40 GHz: +15 dBm (típico)
• Intervalo dinâmico WCDMA ACLR:
  • Com cancelamento de ruído: 88 dB
• Ruído de fase:
  • 10 kHz deslocados do portador:
    • Portador de 500 MHz: -140 dBc (1 Hz) típico
    • Portador de 1 GHz: -137 dBc (1 Hz) típico
    • Portador de 10 GHz: -128 dBc (1 Hz) típico
• Incerteza de medição total: 8 GHz < 0,04 dB

Opções do analisador de sinal e espectro R&S FSW13:
