Forma compacta, sem compromissos

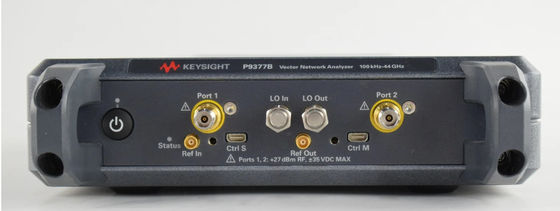

Keysight Streamline Série VNA

A liberdade de análise de rede portátil não significa necessariamente um compromisso no desempenho.O VNA é embalado em um chassi compacto e controlado por um computador externo com poderosas capacidades e funcionalidades de processamento de dadosP93xxB proporciona um excelente desempenho na análise de redes de uso geral para componentes passivos.Com aplicações de software como análise de domínio de tempo aprimorada com TDR e remoção automática de luminárias, é possível caracterizar facilmente componentes passivos com o mesmo desempenho de uma configuração de banco.

O VNA da série Streamline utiliza a mesma ciência de medição que outros VNA Keysight, como o PNA, ENA e PXI VNA.Uma plataforma de software comum facilita a escolha do nível de desempenho adequado às necessidades orçamentais e de mediçãoEsta semelhança garante a consistência da medição, a repetibilidade e uma interface comum de programação remota em vários instrumentos de I&D e de fabrico.

Por que escolher o P93xxB Streamline Series VNA?

• VNA mais compacto para fácil partilha entre locais de ensaio

• Pesos inferiores a 2 kg (modelos de 2 portas)

• Ampla escolha de faixas de frequência até 44 GHz

• Capacidade de alargar o número de portas de ensaio (máximo 8 portas)

• As medições, a compatibilidade de códigos automatizados, a metrologia de calibração e a interface gráfica intuitiva são as mesmas que os VNAs Keysight confiáveis

• Não existem dispositivos de armazenamento de dados para medições em ambiente classificado

• Suporte a módulos de calibração electrónica (ECal) para uma calibração fácil e rápida

Escolha o software de aplicação que atenda às suas necessidades

Aplicações de software para o analisador de rede Keysight Streamline Series Vector permitem investigar, caracterizar e solucionar problemas em uma variedade de aplicações de medição.Os recursos são atualizáveis no campo e são adicionados através de chaves de licença de software.

Desmontagem automática de luminárias (S97007B)

Muitos dos aparelhos de hoje não têm conectores coaxial e são colocados em luminárias, a fim de medí-los em um ambiente coaxial.É necessário remover com precisão os efeitos da luminária para obter uma boa medição do dispositivo em teste (DUT)Para caracterizar e remover um dispositivo, eram necessários modelos complexos no software de simulação EM ou padrões de calibração múltiplos fabricados a bordo.

A remoção automática do dispositivo (AFR) é a forma mais rápida de retirar o dispositivo da medição.O aplicativo adiciona um poderoso assistente de aplicação para guiá-lo através da caracterização de um dispositivo e removê-lo da mediçãoOs arquivos podem ser salvos em uma variedade de formatos para uso posterior no Streamline Series VNA.

Análise do domínio temporal (S97010B)

Esta aplicação permite ao analisador visualizar as respostas de reflexão e transmissão no tempo ou na distância.caracterizar a impedância das linhas de transmissão e mais.

Análise avançada do domínio temporal com TDR (S97011B)

Esta aplicação permite ao analisador realizar análises avançadas de domínio de tempo para aplicações de dados de alta velocidade.O S97011B permite medições e avaliações mais detalhadas, como os modos de diagrama ocular/máscara. Jitters e/ou recursos de ênfase/equalização permitem a simulação de sinais e ambiente do mundo real.S97011B abrange até 44 GHz de largura de banda com 10.2 tempo de elevação psec. A calibração completa está disponível e a inclinação automática assegura a fácil remoção de acessórios e efeitos de sonda.kits de calibração mecânica ou ECal com opção de CC (i.e. N443xD ou N469xD com opção 0DC) são recomendados.
