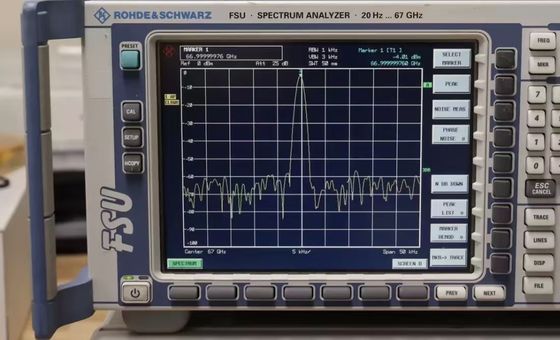

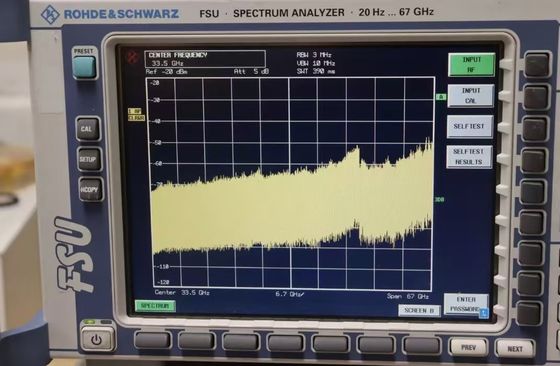

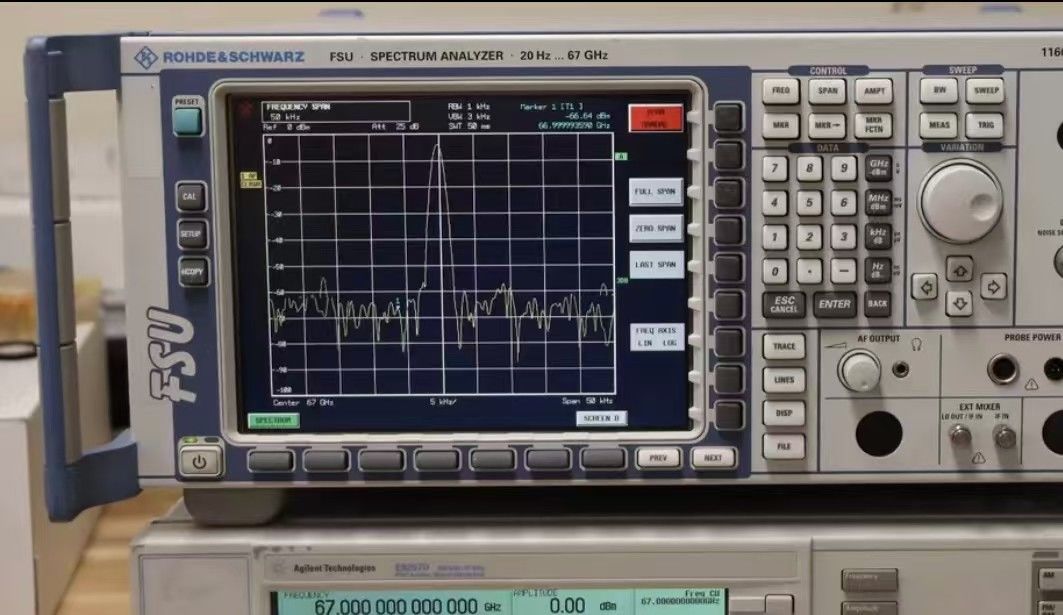

Analisador de Espectro Rohde e Schwarz FSU67 de 20 Hz a 67 GHz testado e calibrado

Descrição doAnalisador de Espectro FSU67

Frequência

R&S® FSU3: CC acoplado de 20 Hz a 3,6 GHz AC acoplado de 1 MHz a 3,6 GHz

R&S® FSU8: CC acoplado de 20 Hz a 8 GHz AC acoplado de 1 MHz a 8 GHz

R&S® FSU26: CC acoplado de 20 Hz a 26,5 GHz AC acoplado de 10 MHz a 26,5 GHz

R&S® FSU43: CC acoplado de 20 Hz a 43 GHz

R&S® FSU46: CC acoplado de 20 Hz a 46 GHz

R&S® FSU50: DC acoplado 20 Hz a 50 GHz Faixa de frequência

R&S® FSU67: DC acoplado 20 Hz a 67 GHz Resolução de frequência 0,01 Hz

O analisador de espectro R&S FSU67 da Rohde & Schwarz supera os excelentes dados de RF comprovados das séries de analisadores de espectro R&S FSE e R&S FSIQ.As medições que exigem uma gama dinâmica extremamente ampla são mais simples, mais rápido e mais fiável ¢ nos ambientes de desenvolvimento, gestão da qualidade e produção.com um intervalo dinâmico sem precedentes:

• TOI > 20 dBm, tipicamente +25 dBm
• 1 dB de compressão (0 dB de atenuação de RF): +13 dBm
• Nível médio de ruído exibido: 158 dBm (largura de banda de 1 Hz)
• 77 dB ACLR típico para 3GPP, 84 dB típico com correcção de ruído
• Tipo HSOI 55 dBm.
• Ruído de fase: ¢160 dBc/Hz, normalmente a 10 MHz de desvio de portadora

Estas características tornam mais fácil encontrar pequenos sinais espúrios mesmo na presença de portadores fortes (por exemplo, em uma estação base).

Para as medições de potência de canais adjacentes 3GPP, um valor de 84 dB ACLR permite verificar e demonstrar relações de potência de canais adjacentes (ACP) muito simples e com alta precisão.Construir o seu nó B melhor do que os outrosE prová-lo.

O ponto de interceptação de alta harmonia de segunda ordem significa uma gama dinâmica óptima para medições de televisão por cabo multicanal.

A série R&S FSU de analisadores de espectro lançada com a funcionalidade mais abundante disponível no mercado de analisadores de espectro.

• Filtros digitais altamente seletivos de 10 Hz a 100 kHz
• Filtros FFT rápidos de 1 Hz a 30 kHz
• Filtros de canal de 100 Hz a 5 MHz
• Filtros RRC
• Largura de banda de resolução de 1 Hz a 50 MHz
• Detector QP e largura de banda EMI 200 Hz, 9 kHz, 120 kHz
• 2Tempo de varredura de 0,5 ms no domínio de frequência
• 1 μs tempo de varredura no domínio temporal
• Número de pontos de medição/marcas selecionáveis entre 155 e 10001
• Análise do espectro selectiva do tempo com função de gating

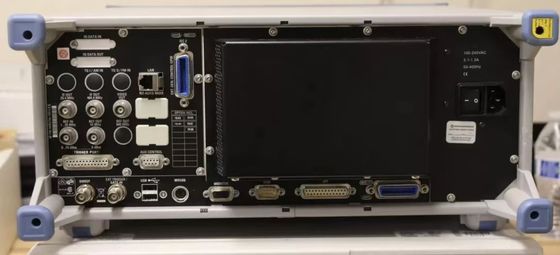

• Interface GPIB, IEEE 488.2
• Interface serial RS-232-C, conector SUB-D de 9 pinos
• Saída VGA, SUB-D de 15 pinos
• Screenshots compatíveis com PC em disquete ou disco rígido
• Até 20 medições/s no modo manual
• Até 30 medições/s na interface GPIB
• Conjunto de comandos GPIB compatível com SCPI
• R&S FSE conjunto de comandos GPIB compatível com R&S FSIQ
• Medição rápida ACP no domínio do tempo
• Análise de sinais estatísticos com função CCDF
• Detetor RMS de faixa dinâmica de 100 dB
• Fator de transdutor para correcção das respostas de frequência da antena ou do cabo
• Ciclo de calibração de dois anos
• Referência externa de 1 MHz a 20 MHz em passos de 1 Hz
• Medidas de modulação GGSM/EDGE (com opção R&S FS-K5)
