Características principais do Keithley 2460

• Um instrumento fortemente acoplado que combina capacidades de analisadores, traçadores de curvas e sistemas IV a uma fração do seu custo
• Ampla cobertura até 105 V, 7 A DC/7 A pulso, 100 W máximo.

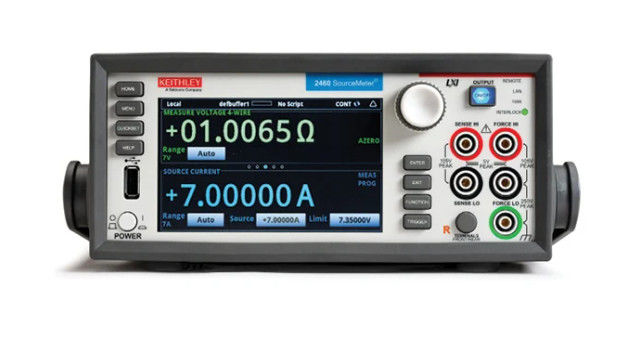

• GUI de tela sensível ao toque capacitiva de cinco polegadas, de alta resolução
• 0.012% de precisão básica de medição com resolução de 61⁄2 dígitos
• Função de fonte e sumidouro (4 quadrantes)
• Quatro modos de configuração e medições rápidas
• Função de ajuda sensível ao contexto

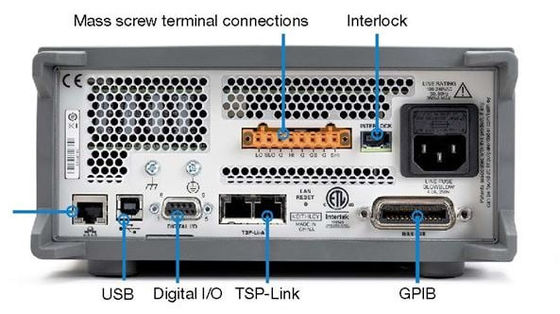

• Conexões de parafusos de entrada de bananas para painel dianteiro; conexões de parafusos de terminação de massa de entrada para painel traseiro
• 2460 Modos de programação de scripting SCPI e TSP®
• Porta de entrada/saída de memória USB 2.0 do painel frontal para transferência de dados, scripts de teste ou configurações de teste

Aprenda mais rápido, trabalhe com mais inteligência e invente mais facilmente

A 2460 possui uma tela sensível ao toque de cinco polegadas, em cores, de alta resolução que suporta uma operação intuitiva, ajuda os operadores a familiarizarem-se com o instrumento rapidamente,e otimiza a velocidade e a produtividade. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-­layer menu structures typically used on soft-key instruments. A ajuda embutida e sensível ao contexto suporta uma operação intuitiva e minimiza a necessidade de rever um manual separado.Simplificar o seu funcionamento tanto em aplicações de medição básicas como avançadas, independentemente da experiência prévia do utilizador no trabalho com instrumentos SMU.

Especificação do Keithley 2460

• Max. Potência de saída
• 100 W, fonte de quatro quadrantes ou operação de sumidouro.
• Limites da fonte
• V fonte: ±7,35 V (intervalo ≤7 A), ±10,5 V (intervalo ≤5 A), ±21 V (intervalo ≤4 A), ±105 V (intervalo ≤1 A).
• Fonte de isolamento: ±7,35 A (intervalo ≤7 V), ±5,25 A (intervalo ≤10 V), ±4,2 A (intervalo ≤20 V), ±1,05 mA (intervalo ≤100 V).
• Excedente
• 105% do intervalo, fonte e medida.
• Regulamento (CE) n.°
• Tensão: linha: 0,01% do intervalo. Carga: 0,01% do intervalo + 100 μV.
• Corrente: linha: 0,01% do intervalo. Carga: 0,01% do intervalo + 100 pA.
• Limites da fonte
• Limite de corrente da fonte de tensão: limite de corrente bipolar definido com um único valor.
• Limite de tensão da fonte de corrente: limite de tensão bipolar definido com um único valor.
• Precisão V-Limit / I-Limit
• Adicionar 0,3% da definição e ±0,02% da leitura à especificação de base.
• Superposição
• Fonte de tensão: < 0,1% típico (passo de escala completa, carga resistiva, faixa de 20 V, 10 mA I-Limit.
• Fonte de corrente: < 0,1% típico (passo de 1 mA, RLoad = 10 kΩ, faixa de 20 V).
• Excesso de variação de faixa
• Superlotação para uma carga totalmente resistiva de 100 kΩ, 10 Hz a 20 MHz BW, faixas adjacentes: < 250 mV típico.
• Tempo de liquidação de saída
• Tempo necessário para atingir 0,1% do valor final após o processamento do comando e a execução da saída, 20 V, 100 mA
• I-Limit: < 200 μs típico.
• Taxa máxima de movimentação
• 1 V por μs, faixa de 100 V, limite de 100 mA para uma carga de 20 kΩ (típica). 0,6 V por μs, faixa de 20 V, limite de 100 mA para uma carga de 20 kΩ
• carga (típica).
• Protecção contra sobrevoltagem
• Valores selecionáveis pelo utilizador, tolerância de 5% ± 0,5 V. Padrão de fábrica = nenhum.
• Ruído da fonte de tensão
• 10 Hz/20 MHz (RMS): < 4,5 mV típicos para uma carga resistiva.

Especificações

Especificações de tensão

1, 2

Especificações actuais

1, 2, 5
