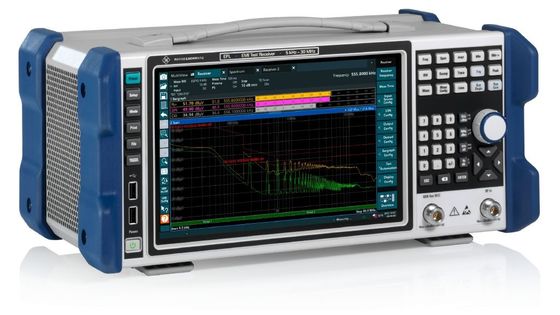

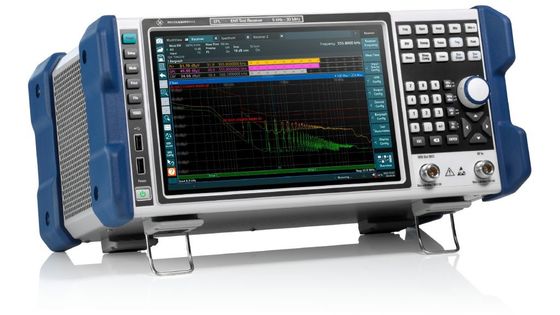

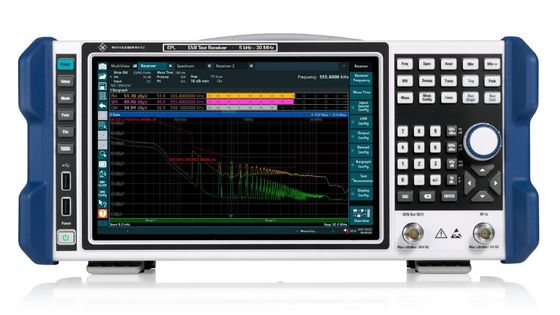

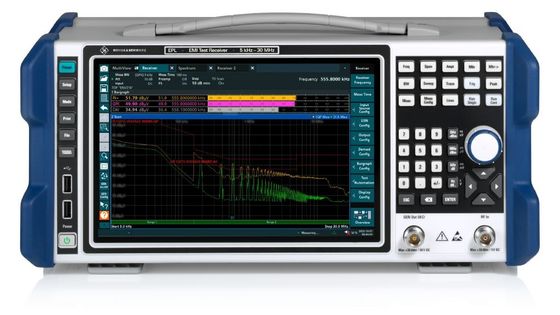

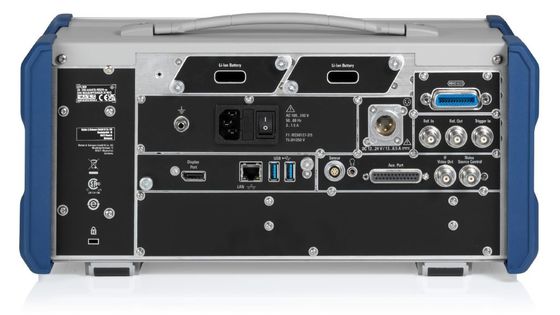

R&S Rohde e SchwarzEPL1000Receptor de ensaio EMI para ensaios de conformidade

Descrição do R&S Rohde And Schwarz EPL1000

O R&S®EPL1000 é totalmente compatível com o CISPR16-1-1.A preselecção integrada garante uma gama dinâmica elevada e permite a aquisição de pulsos curtosO R&S®EPL1000 oferece análise de taxa de cliques de 4 canais, uma função de espectrograma em tempo real, análise IF e outras funções para análise detalhada.A automação simplifica as medições e garante a reprodução exata das sequências de ensaioEstas e muitas outras funções tornam o R&S®EPL1000 ideal para medições conduzidas de tensão e corrente.Precertificação e certificação em conformidade com a IEC, EN, CISPR e FCC.

Principais características doReceptor de ensaio EMI EPL1000

• Filtros de pré-seleção

• Análise de domínio temporal

• Gerador de localização

• Função a bateria

• Entrada protegida contra pulsos

▶ Detectores EMI: pico, quase pico, média CISPR, média RMS (CISPR16-1-1)

▶ Largura de banda EMI (6 dB)

¢ 200 Hz, 9 kHz, 120 kHz e 1 MHz (CISPR16-1-1)

️ 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz e 1 MHz (MIL-STD-461 e DO-160)

▶ Preselecção para aumentar a amplitude dinâmica (filtros para as bandas A e B do CISPR)

Identificar pulsos curtos

Identificar sinais pequenos na presença de sinais fortes

▶ Os fatores do transdutor devem incluir as características dos acessórios utilizados (por exemplo, atenuação do cabo ou características LISN)

Definição simples/Importação rápida

¢ Biblioteca que abrange a maior parte dos acessórios da Rohde&Schwarz

Registo de novos fatores de transdutor com função de gerador de rastreamento integrado (parte da opção de gerador interno R&S®EPL1-B91)

Selecção de um ou mais

▶ Adaptação do nível do sinal para medir corretamente sinais fortes ou fracos

Input protegido contra pulsos

A atenuação é de até 55 dB em passos de 1 dB

Preamplificador com ganho de 20 dB

Função de classificação automática para a otimização automática da adaptação do sinal para maximizar a utilização da faixa dinâmica e evitar sobrecarga na cadeia de processamento de sinal

▶ Visualização e verificação da linha de limite para avaliar facilmente os resultados das medições

Definição fácil das linhas de limite

- Biblioteca com mais de 170 linhas de limite de EMI baseadas nas versões mais recentes das normas comuns de EMI (CISPR/EN, FCC, MIL-STD-461 e DO-160) para uma configuração rápida e precisa das medições

▶ Geração de relatórios para registrar, documentar e trocar facilmente os resultados

¢ Layout e definição de conteúdo definidos pelo utilizador através de modelos

- Visualização e salvamento de relatórios no ecrã (formato de ficheiro PDF e Word)

Características e benefícios do EPL1000

Medição automática de segmentos de frequência múltiplos com configurações individuais

A tabela de digitalização permite a definição de várias faixas de frequência com configurações de medição individuais.Usando as configurações configuradas, o R&S®EPL1000 mede automaticamente todas as faixas de frequência definidas sequencialmente.

Medição automática de linhas múltiplas ligadas a um LISN

As redes de estabilização de impedância de linha (LISN) da Rohde&Schwarz ligadas ao R&S®EPL1000 com um cabo de controlo R&S®EZ-21 podem ser controladas remotamente pelo R&S EPL1000,incluindo a selecção da linha a medir pelo R&S®EPL1000Esta função permite medir automaticamente todas as linhas ligadas a um LISN. Na interface gráfica R&S®EPL1000, o utilizador simplesmente selecciona as linhas a medir automaticamente

Previsão e medição final

O R&S®EPL1000 também suporta a determinação de nível convencional com apenas uma frequência medida de cada vez (escaneamento em etapas).A medição pode ser dividida em medição de pré-visualização e medição final com pesquisa de picoCom este método, a medição final é geralmente efectuada apenas para pontos de frequência críticos (picos) utilizando um detector exigido pela norma com um tempo de medição mais longo,permitindo reduzir consideravelmente o tempo totalA medição prévia, a pesquisa de pico e a medição final com avaliação podem ser completamente automatizadas no R&S®EPL1000.
