Analisador de rede do vetor
Created with Pixso. Keysight E5080B VNA Solução de medição completa para componentes passivos Amplificadores e misturadores com fontes DC integradas conjunto de teste de 4 portas, de 9 kHz a 20 GHz com segunda fonte 4K0
Informações pormenorizadas
Lugar de origem:
Malásia
Certificação:
ISO17025
Faixa de frequência:
9 quilohertz a 20 gigahertz
Tipo de VNA:
Ponto de banco
Portos:
Conjunto de ensaio de 4 portas
Condição:
novo
Detalhes da embalagem:
Cartão
Habilidade da fonte:
Em existência
Destacar:

Misturadores VNA

,

Fontes de CC integradas VNA

,

Componentes passivos VNA

Descrição do produto

Keysight ENA Vector Network Analyzer E5080B 4K0 conjunto de teste de 4 portas de 9 kHz a 20 GHz

Descrição do Keysight Vector Network Analyzer E5080B 4K0
  • 9 kHz a 4,5/6,5/9/14/20 GHz, 100 kHz a 26,5/32/44/53 GHz
  • O analisador de rede ENA mais flexível e integrado
  • Escolha entre uma ampla gama de aplicações de medição para obter uma visão mais profunda do seu teste de RF
  • Segunda fonte disponível em modelos de 4 portas (opção 4x2)
  • Possui a mesma interface gráfica intuitiva que os analisadores de rede de alto desempenho do Keysight
  • Compatibilidade com o código E5071C

Frequência máxima:53 GHz

Frequência mínima:9 kHz / 100 kHz

SA Frequência de arranque:9 kHz / 100 kHz

Faixa dinâmica do sistema:> 140 dB

Potência de saída:10 dBm

Ruído de rastreamento:0.0015 dBrms (10 kHz IFBW)

Número de portos integrados:2 ou 4 portas (2a fonte (facultativa) em 4 portas)

Harmónicas:-25 dBc (típico)

Melhor velocidade em 201 pontos, 1 balada:1.6 msec

Tipo de instrumento:Ponto de banco

Aplicações:

  • Parâmetros S
  • Integridade do sinal
  • Medidas de balanço

Componentes:

  • Cabos
  • Antenas
  • Mecadores/Conversores de Frequência
  • Filtros/Duplexadores
  • Amplificadores
  • Conectores
  • Aparelhos de isolamento

Características do sistema:

  • Bias-tees internos (facultativo, até 20 GHz)
  • Fontes de corrente contínua integradas (facultativo)
  • Interface GPIB (opcional)
  • E/S do manipulador do dispositivo
  • Teste do dispositivo, E/S da aplicação
  • Remover o SSD
  • Interfaces digitais (Ethernet, USB2.0/3.0, DisplayP

DANL @ 1 GHz:-150 dBm/Hz (típico)

Ruído de fase @1 GHz (1 MHz deslocamento):-128 dBc/Hz (típico)

Ruído de fase @1 GHz (10 kHz de deslocamento):-103 dBc/Hz (típico)

TOI @ 1 GHz (3a ordem de interceptação):+22 dBm

Ponto de banco:- Sim, sim.

Estabilidade a temperatura:00,005 dB/ 0C (típico)

Peso:14 kg (2 portas), 15 kg (4 portas)

Lista de opções para E5080B
021 Adicione o modulador de pulso à primeira fonte interna.
022 Adicione o modulador de pulso à segunda fonte interna.
090 Hardware de análise de espectro, de 9 kHz a 4,5 GHz
091 Hardware de análise de espectro, de 9 kHz a 6,5 GHz
092 Hardware de análise de espectro, de 9 kHz a 9 GHz
093 Hardware de análise de espectro, de 9 kHz a 14 GHz
094 Hardware de análise de espectro, de 9 kHz a 20 GHz
095 Hardware de análise de espectro, de 100 kHz a 26,5 GHz
096 Hardware de análise de espectro, de 100 kHz a 32 GHz
097 Hardware de análise de espectro, de 100 kHz a 44 GHz
098 Hardware de análise de espectro, de 100 kHz a 53 GHz
120 Adicionar tees de viés interno para E5080B de 2 portas até 20 GHz
140 Adicionar tees de viés interno para 4 portas E5080B até 20 GHz
172 Adicionar interface GPIB
175 Adicionar entrada e saída analógicas
1A7 Calibração + incertezas + guardband
1E5 Adicionar base de tempo de alta estabilidade
1NC Equipados com conectores do tipo N
240 Conjunto de ensaio de duas portas, de 9 kHz a 4,5 GHz
260 Conjunto de ensaio de duas portas, de 9 kHz a 6,5 GHz
290 Conjunto de ensaio de duas portas, de 9 kHz a 9 GHz
2D0 Conjunto de ensaio de duas portas, de 9 kHz a 14 GHz
2H0 Conjunto de ensaio de duas portas, de 9 kHz a 18 GHz
2K0 Conjunto de ensaio de duas portas, de 9 kHz a 20 GHz
2L0 Conjunto de ensaio de duas portas, de 100 kHz a 26,5 GHz
2M0 Conjunto de ensaio de duas portas, de 100 kHz a 32 GHz
2N0 Conjunto de ensaio de duas portas, de 100 kHz a 44 GHz
2P0 Conjunto de ensaio de duas portas, de 100 kHz a 53 GHz
440 Conjunto de ensaio de 4 portas, de 9 kHz a 4,5 GHz
442 Conjunto de ensaio de 4 portas, de 9 kHz a 4,5 GHz com segunda fonte
460 Conjunto de ensaio de 4 portas, de 9 kHz a 6,5 GHz
462 Conjunto de ensaio de 4 portas, de 9 kHz a 6,5 GHz com segunda fonte
490 Conjunto de ensaio de 4 portas, de 9 kHz a 9 GHz
492 Conjunto de ensaio de 4 portas, de 9 kHz a 9 GHz com segunda fonte
4D0 Conjunto de ensaio de 4 portas, de 9 kHz a 14 GHz
4D2 Conjunto de ensaio de 4 portas, de 9 kHz a 14 GHz com segunda fonte
4H0 Conjunto de ensaio de 4 portas, de 9 kHz a 18 GHz
4H2 Conjunto de ensaio de 4 portas, de 9 kHz a 18 GHz com segunda fonte
4K0 Conjunto de ensaio de 4 portas, de 9 kHz a 20 GHz com segunda fonte
4K2 Conjunto de ensaio de 4 portas, de 9 kHz a 20 GHz com segunda fonte
4L0 Conjunto de ensaio de 4 portas, de 100 kHz a 26,5 GHz
4L2 Conjunto de ensaio de 4 portas, de 100 kHz a 26,5 GHz com segunda fonte
4M0 Conjunto de ensaio de 4 portas, de 100 kHz a 32 GHz
4M2 Conjunto de ensaio de 4 portas, de 100 kHz a 32 GHz com segunda fonte
4N0 Conjunto de ensaio de 4 portas, de 100 kHz a 44 GHz
4N2 Conjunto de ensaio de 4 portas, de 100 kHz a 44 GHz com segunda fonte
4P0 Conjunto de ensaio de 4 portas, de 100 kHz a 53 GHz
4P2 Conjunto de ensaio de 4 portas, de 100 kHz a 53 GHz com segunda fonte
A6J ANSI Z540-1-1994 Calibração
S96007A Removação automática de fixação
S96007B Removação automática de fixação
S96010A Análise do domínio do tempo
S96010B Análise do domínio do tempo
S96011A Análise avançada do domínio temporal com TDR
S96011B Análise avançada do domínio temporal com TDR
S96025A Medidas básicas de RF pulsada
S96025B Medidas básicas de RF pulsada
S96029A Medições dos valores de ruído com correcção vectorial
S96029B Medições dos valores de ruído com correcção vectorial
S96082A Medidas do misturador/conversor escalar
S96082B Medidas do misturador/conversor escalar
S96083A Medições de vectores e escalares no misturador/convertidor
S96083B Medições de vectores e escalares no misturador/convertidor
S96084A Capacidade LO incorporada
S96084B Capacidade LO incorporada
S96086A Medidas de compressão de ganho
S96086B Medidas de compressão de ganho
S96089B Medições do dispositivo diferencial e do dispositivo I/Q
S96090A Análise do Espectro
S96090B Análise do Espectro
S96552B Assistente de calibração multiporte
U8487A Sensor de potência de termocouple USB de 10 MHz 50 GHz
WIN10

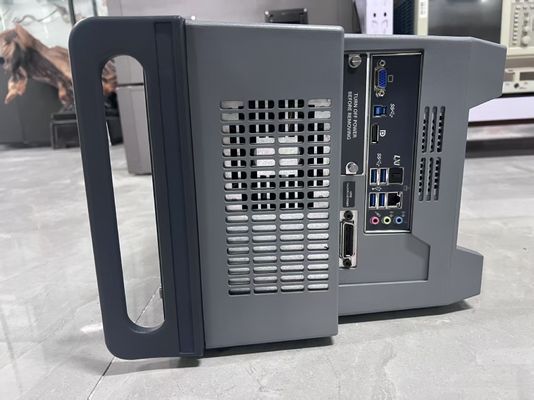

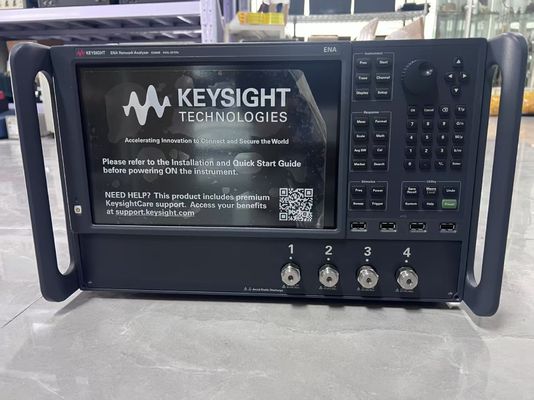

Keysight E5080B VNA Solução de medição completa para componentes passivos Amplificadores e misturadores com fontes DC integradas conjunto de teste de 4 portas, de 9 kHz a 20 GHz com segunda fonte 4K0 0Keysight E5080B VNA Solução de medição completa para componentes passivos Amplificadores e misturadores com fontes DC integradas conjunto de teste de 4 portas, de 9 kHz a 20 GHz com segunda fonte 4K0 1Keysight E5080B VNA Solução de medição completa para componentes passivos Amplificadores e misturadores com fontes DC integradas conjunto de teste de 4 portas, de 9 kHz a 20 GHz com segunda fonte 4K0 2



Perguntas frequentes:

1- Pode enviar o pedido para o Canadá ou Austrália?
Sim, podemos. Enviamos encomendas para todo o mundo.
2- Que método de entrega usam e tempo de entrega?
Podemos enviar por EMS, DHL, FedEx, UPS, TNT com número de rastreamento.
3Qual é o seu prazo de pagamento?
Pagamento 100% T/T antes do envio.
4Como posso fazer outra pergunta?
Pode contactar-nos online ou deixar-nos mensagens abaixo.
