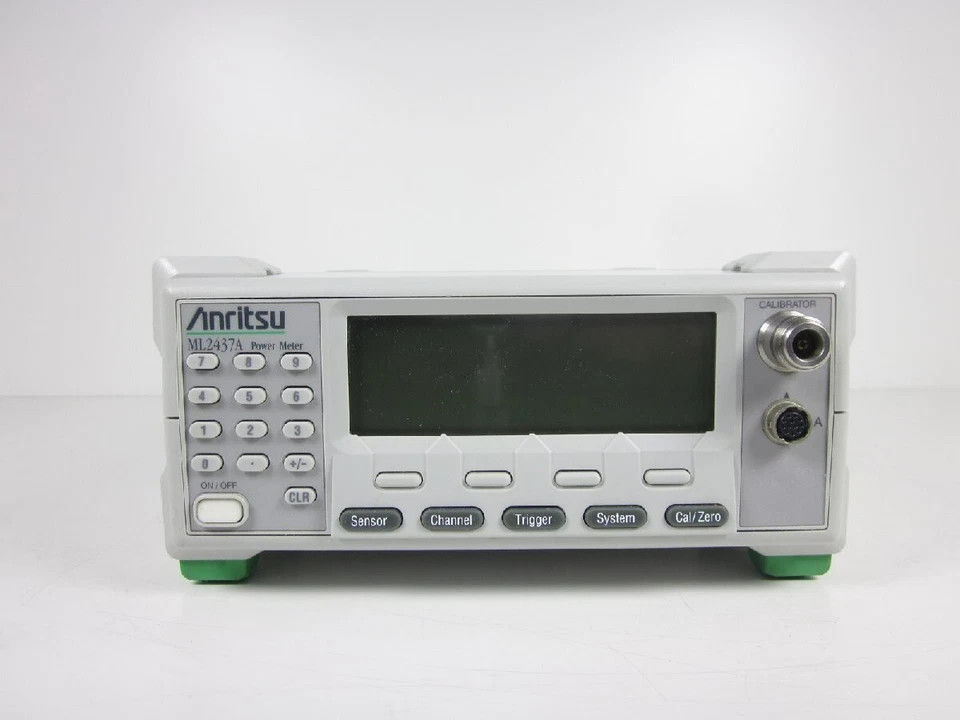

Os medidores de potência ML2437A e ML2438A combinam as vantagens da precisão do medidor térmico, da velocidade do medidor de diodos e dos gráficos de exibição do medidor de potência de pico.O resultado é um único instrumento que amostra a mais de 35K por segundo e alcança 90 dB gama dinâmica com um único sensorEstes medidores incluem a capacidade de exibição gráfica como característica padrão.A caixa resistente e a bateria NiMH de alta capacidade opcional trazem precisão de qualidade de laboratório para aplicações de serviço de campo. ML2437A tem uma entrada e ML2438A tem duas entradas.

Características do AnritsuML2437A Medidor de potência de RF

• Velocidade e faixa dinâmica
  Os sensores de potência de alta sensibilidade da série MA247xD de 90 dB atingem leituras de potência estáveis até -70 dBm. As taxas de amostragem de 35 kHz perfilam sinais celulares, PCS e outros sinais pulsados com resolução de 0,1 msec.A tecnologia moderna de conectores atinge a perda de retorno líder do setor para uma precisão melhorada através de 50 GHzOs sensores de alta precisão da série MA244xD, com uma amplitude de 87 dB, melhoram ainda mais o desempenho da perda de retorno adicionando um circuito de correspondência à extremidade frontal da série MA247xD.

• Sensores térmicos rápidos
  A mais recente tecnologia de processamento de semicondutores da Anritsu® produz sensores de potência térmica com velocidade aumentada por uma ordem de magnitude.As melhorias na tecnologia de conectores reduzem a incerteza de desacordo de medição através de 50 GHz para níveis anteriormente alcançados apenas em 20 GHzA técnica de fabrico, bem como a tecnologia de amostragem e DSP da série ML2430A, optimizam a velocidade de medição para 4 ms de altura e queda.
• Velocidade GPIB
  A velocidade líder na indústria é alcançada em uma variedade de condições de funcionamento, incluindo configurações de média, configurações de controle do sensor, condições de acionamento, modo de operação, tipo de sensor,e fabricante da interface GPIBA série ML2430A oferece a capacidade de medir e transferir uma explosão de alta velocidade de 200 pontos de dados utilizando o modo de operação de perfil com taxas de amostragem de 35k por segundo.

• Emulação GPIB
  Com 99,9% de emulação de medidores mais antigos, a série ML2430A melhora a produtividade do sistema ATE.A melhoria da velocidade do sistema de ensaio é tipicamente de 2 a 10 vezes mais rápida, dependendo do número de medições realizadas durante o ensaio., o uso mínimo de instruções de espera dentro do código e o modelo de medidor emulado.

• Controles de activação
  De que serve a alta velocidade sem disparos e controles de amostragem?As funções de activação e de activação de eventos de aquisição de dados encontradas tradicionalmente nos caros medidores de potência máxima são padrão na série ML2430A.. O atraso de gatilho e o tempo de integração de amostra por leitura podem ser controlados diretamente pelo operador. As fontes de gatilho incluem TTL contínuo, interno, externo e manual.A aquisição de dados pode ser controlada de forma ideal para sincronização com outros equipamentos de ensaio..
• Exibição de gráficos de perfil de explosão
  O ML2430A possui amostragem aleatória repetitiva para alta resolução de sinais rápidos.A velocidade de amostragem de 35 kHz produz perfis de potência claros de sinais celulares e PCS, incluindo TDMA, PHS, GSM e DCS-1800. A potência de pulso é facilmente e repetidamente medida usando a média entre os cursores.Medir a potência máxima do pulso com uma amplitude dinâmica > 80 dB no modo de leitura a velocidades GPIB > 200 leituras por segundo.
• Display gráfico de potência versus tempo
  Um dos tipos de programa ATE mais comuns de medidor de potência é um gráfico de potência de RF versus algum estímulo.O modo de potência versus tempo é uma exibição de estilo gráfico de tira para monitorar as variações de ganho e potência de saída ao longo do tempo / temperatura, tensão de alimentação ou uma tolerância de componente.Modo de potência versus tempo velocidades problemas de disparo de condições incomuns, como interruptores intermitentes ou controle de potência anormal em um telefone celularO modo de potência versus tempo fornece uma visualização clara da variação de potência de RF.
• Conector de impressora paralela
  Muitas impressoras da série deskjet podem ser conectadas diretamente à série ML2430A para documentação rápida do desempenho no banco ou no campo.configurações de desencadeamento e média são listadas com a impressão de exibiçãoAssim, as evidências de anomalias no DUT (dispositivo em teste) podem ser duplicadas rapidamente, permitindo que os engenheiros resolvam problemas com um investimento mínimo de tempo.

Especificações adicionais de AnritsuML2437A Medidor de potência de RF

• Intervalo dinâmico de 90 dB
  Os sistemas ATE típicos da indústria de comunicações operam numa faixa dinâmica de 60 a 80 dB. A faixa dinâmica de 90 dB da série MA247xD substitui dois sensores de 50 dB.Além disso, um interruptor de RF não é mais necessário para os dois sensoresIsto reduz a complexidade do controlo do software e acelera ainda mais a execução dos testes.
• EEPROM do sensor
  Todos os sensores da série MA24xx estão equipados com EEPROMs internas para armazenar dados de fator de calibração versus frequência.melhorar a precisão e a conveniência.
• Alta fiabilidade
  O chassi robusto de policarbonato é projetado para suportar choques de queda e tratamento de campo áspero.Um painel de cobertura frontal e uma caixa de embalagem são opcionais para uma proteção ambiental adicionalOs sensores de potência também são robustos para manuseio áspero.
• Melhoria da precisão
  Os sensores de potência da série MA24xx oferecem uma melhora típica de 5 a 6 dB na perda de retorno do sensor,Tipicamente reduzindo a incerteza de desajuste pela metadeOs sensores de alta precisão da série MA244xD incorporam um pad de correspondência que melhora ainda mais a perda de retorno de 5 a 6 dB - reduzindo novamente pela metade a incerteza de descoordenação.
• Tabela de deslocamento para a correcção da perda de trajectória
  A compensação da resposta de frequência real dos atenuadores, acopladores, cabos, interruptores e outros dispositivos de configuração de ensaio melhora a precisão da medição.A série ML2430A pode aplicar uma tabela de deslocamento de atenuação em relação à frequência, para além da capacidade de deslocamento fixo tradicional em dB.Quando uma ligação do sensor de potência é precedida por um novo limitador de potência de banda larga da série 1N, a tabela de offset compensa a resposta de frequência.Sensor à prova de esgotamento.
• Controle de menu com tecla leve
  Os menus softkey simplificam o controle do instrumento, tornando a interface do usuário mais fácil de entender.
• Bateria
  A bateria opcional NiMH “Smart” suporta alta densidade de carga para um dia de operação típico de 8 horas.e a eliminação do efeito de memória estilo NiCd aumenta ainda mais a conveniência desta tecnologia de bateria.
• Voltímetro
  A série ML2430A também suporta medição de tensão de alta velocidade.
