SRS Stanford Research Systems Modelos SG380 Series RF Signal Generators SG382 SG384 SG386

Descrição dos Geradores de Sinal de RF SRS Stanford Research Systems Modelos SG382 SG384 SG386

Apresentando os novos Geradores de Sinal de RF da Série SG380 — finalmente, fontes de RF de alto desempenho e acessíveis.

Os Geradores de Sinal de RF da Série SG380 usam uma arquitetura única e inovadora (Síntese de Frequência por Aproximação Racional) para fornecer resolução de frequência ultra-alta (1 µHz), excelente ruído de fase e capacidades de modulação versáteis (AM, FM, ØM, modulação por pulso e varreduras) a uma fração do custo dos projetos concorrentes.

Os Geradores de Sinal de RF da Série SG380 usam uma arquitetura única e inovadora (Síntese de Frequência por Aproximação Racional) para fornecer resolução de frequência ultra-alta (1 µHz), excelente ruído de fase e capacidades de modulação versáteis (AM, FM, ØM, modulação por pulso e varreduras) a uma fração do custo dos projetos concorrentes. Os modelos padrão produzem ondas senoidais de DC a 2,025 GHz (SG382), 4,05 GHz (SG384) e 6,075 GHz (SG386).

Os modelos padrão produzem ondas senoidais de DC a 2,025 GHz (SG382), 4,05 GHz (SG384) e 6,075 GHz (SG386). Há um duplicador de frequência opcional (Opt. 02) que estende a faixa de frequência do SG384 e SG386 para 8,10 GHz.Saídas de clock diferenciais de baixo jitter (Opt. 01) estão disponíveis, e uma entrada de modulação I/Q externa (Opt. 03) também é oferecida. Para aplicações exigentes, a Série SG380 pode ser encomendada com uma base de tempo de rubídio (Opt. 04).No Painel Frontal

Os Geradores de Sinal da Série SG380 possuem duas saídas no painel frontal com faixas de frequência sobrepostas. Um BNC fornece saídas de DC a 62,5 MHz com offsets e amplitudes ajustáveis de 1 mV a 1 Vrms em uma carga de 50 Ω. Uma saída do tipo N fornece frequências de 950 kHz a 4,05 GHz com potência de +16,5 dBm a -110 dBm (amplitude de 1 Vrms a 0,707 µVrms) em uma carga de 50 Ω.

Modulação

Os Geradores de Sinal SG380 oferecem uma ampla variedade de capacidades de modulação. Os modos incluem modulação de amplitude (AM), modulação de frequência (FM), modulação de fase (ΦM) e modulação por pulso. Há uma fonte de modulação interna, bem como uma entrada de modulação externa. A fonte de modulação interna produz formas de onda senoidais, rampa, serrote, quadrada e ruído. Um sinal de modulação externo pode ser aplicado à entrada de modulação do painel traseiro. O gerador de modulação interno está disponível como uma saída no painel traseiro.

Ao contrário dos geradores de sinal analógicos tradicionais, a Série SG380 pode varrer continuamente de DC a 62,5 MHz. E para frequências acima de 62,5 MHz, cada faixa de varredura cobre mais de uma oitava.

OCXO ou Base de Tempo de Rubídio

A Série SG380 vem com uma base de tempo de oscilador de cristal controlado por forno (OCXO). A base de tempo usa um ressonador de 10 MHz compensado por tensão de terceira sobretonal em um forno termostaticamente controlado. A base de tempo fornece ruído de fase muito baixo e envelhecimento muito baixo. Um oscilador de rubídio opcional (Opt. 04) pode ser encomendado para reduzir substancialmente o envelhecimento da frequência e melhorar a estabilidade da temperatura.

A base de tempo interna de 10 MHz (seja o OCXO padrão ou a referência de rubídio opcional) está disponível em uma saída do painel traseiro. Uma referência de base de tempo externa de 10 MHz pode ser fornecida para a entrada da base de tempo do painel traseiro.

Saídas de Clock de Onda Quadrada

Saídas de clock diferenciais opcionais (Opt. 01) estão disponíveis no painel traseiro, o que torna a Série SG380 geradores de clock de precisão, além de geradores de sinal. Os tempos de transição são tipicamente 35 ps, e tanto o offset quanto as amplitudes das saídas de clock podem ser ajustados para conformidade com os níveis PECL, ECL, RSECL, LVDS, CML e NIM.

Entradas I/Q

Entradas I/Q opcionais (Opt. 03) permitem que sinais de banda base I e Q modifiquem portadoras de 400 MHz a 6,075 GHz. Esta opção também permite que o modulador I/Q seja acionado por um gerador de ruído interno com amplitude e largura de banda ajustáveis. As saídas do painel traseiro permitem que a fonte de ruído seja visualizada ou usada para outros fins.

Duplicador de Frequência de Saída

O SG384 e o SG386 podem ser encomendados com um duplicador de frequência (Opt. 02) que estende a faixa de frequência para 8,10 GHz. A amplitude da saída de RF do painel traseiro pode ser ajustada de –10 dBm a +13 dBm. Esta opção também vem com uma saída de fonte de polarização que pode ser definida com resolução de 5 mV em ±10 VCC.

Comunicação Fácil

A operação remota é suportada com interfaces GPIB, RS-232 e Ethernet. Todas as funções do instrumento podem ser controladas e lidas através de qualquer uma das interfaces. Até nove configurações de instrumentos podem ser salvas na memória não volátil.

Uma Nova Técnica de Síntese de Frequência

Os Geradores de Sinal da Série SG380 são baseados em uma nova técnica de síntese de frequência chamada Síntese de Frequência por Aproximação Racional (RAFS). RAFS usa divisores inteiros pequenos em um laço de fase travada (PLL) convencional para sintetizar uma frequência que estaria próxima da frequência desejada (tipicamente dentro de ±100 ppm) usando a frequência de referência nominal do PLL. A frequência de referência do PLL, que é originada por um oscilador de cristal controlado por tensão que é travado em fase com um sintetizador digital direto oscilante, é ajustada para que o PLL gere a frequência exata. Fazer isso fornece uma alta frequência de comparação de fase (tipicamente 25 MHz), produzindo baixo ruído de fase, enquanto move os espúrios de referência do PLL para longe da portadora, onde podem ser facilmente removidos. O resultado final é uma fonte de RF ágil com baixo ruído de fase, resolução de frequência essencialmente infinita, sem os espúrios da síntese de N fracionário ou o custo de um oscilador YIG.

Principais Características dos Geradores de Sinal de RF SRS Stanford Research Systems Modelos SG382 SG384 SG386

DC a 2 GHz, 4 GHz ou 6 GHz

• GPIB, RS-232 e Ethernet
• -116 dBc/Hz ruído de fase
• (offset de 20 kHz, f=1 GHz)
  AM, FM, ØM, PM e varreduras
• Resolução de 1 µHz
• Base de tempo OCXO (padrão)
• Especificação de

Geradores de Sinal de RF SG382 SG384 SG386Configuração de Frequência

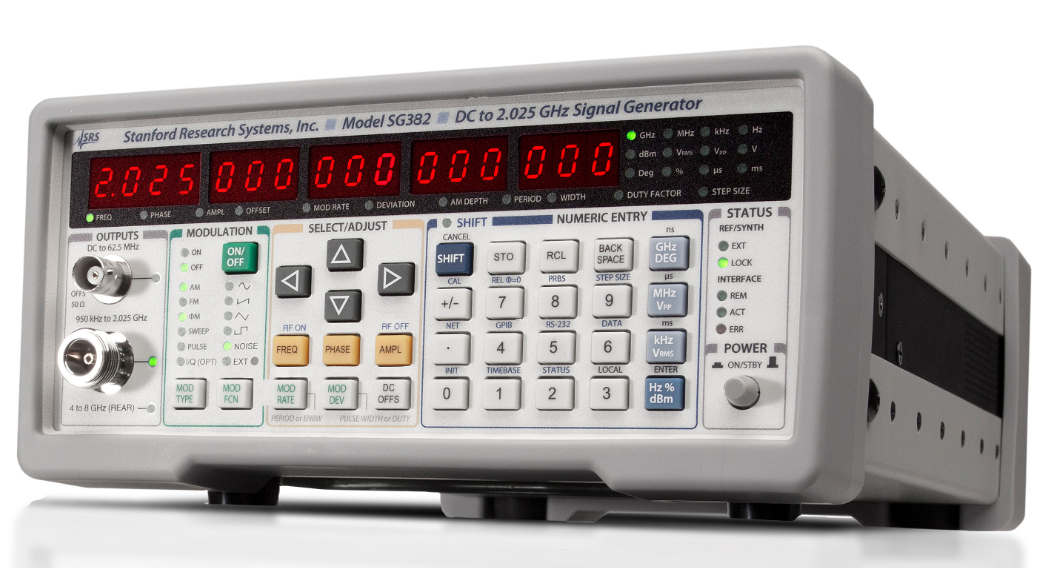

SG382 SG384 SG386Gerador de sinal SG382 de 2 GHz

Gerador de sinal SG384 de 4 GHz
Gerador de sinal SG386 de 6 GHz
Opção 01 Saídas de clock do painel traseiro
Opção 02 Duplicador de 8 GHz e polarização CC
(somente SG384 e SG386)
Opção 03 Modulação I/Q externa
Opção 04 Base de tempo de rubídio
Kit de montagem em rack único RM2U-S
Kit de montagem em rack duplo RM2U-D
