Detalhes dos produtos
|

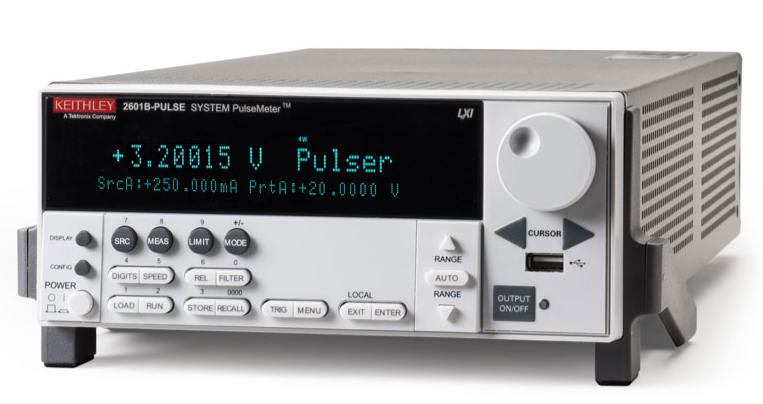

Keithley 2601B-PULSE 10A 10V Unidade de medição de fonte com pulso de 10μs
| Nome da marca: | Keithley |
| Número do modelo: | 2601-PULSE |
| MOQ: | 1 conjunto |
| Preço: | Negociável |
| Condições de pagamento: | T/t |
Keithley 2601B-PULSE unidade de medição da fonte
,10A Unidade de medição da fonte de 10V
,Unidade de medição da fonte de pulso de 10 μs
Keithley 2601B-PULSEUnidade de Medida e Fonte (SMU),Unidade de Medida e Fonte Pulser/Fonte de 10 µs
Descrição do Keithley 2601B-PULSE
O sistema de loop de controle do 2601B-PULSE elimina a necessidade de ajuste manual para mudanças de carga de até 3 μH, garantindo que seu pulso não tenha overshoot e ringing ao emitir pulsos de 10 μs a 500 μs em qualquer nível de corrente de até 10 amperes. Com tempos de subida de pulso < 1,7 μs, você pode caracterizar adequadamente seu dispositivo ou circuito sob teste.
- Saída de 10 A @ 10 V com uma largura de pulso de 10 μs
- Tempo de subida do pulso <1,7 μs para caracterizar com confiança
- Saída de pulso de alta fidelidade sem ajuste em qualquer nível de corrente
O 2601B-PULSE adiciona funcionalidade de pulser à integridade de medição superior, sincronização, velocidade e precisão que você conhece do instrumento Keithley 2601B SMU líder do setor.
- Precisão básica de medição do pulser de 0,05% com digitalização de 1 MS/s
- Faixa de baixa corrente SMU de 100 nA com sensibilidade de 100 fA
- Conexões BNC do painel traseiro para configuração rápida de cabos
A tecnologia Test Script Processor (TSP®) incorpora e executa programas de teste completos dentro do instrumento SMU para oferecer o melhor desempenho do setor. A tecnologia TSP-Link® permite a expansão de até 32 nós TSP-Link para criar testes paralelos de alta velocidade, SMU por pino, sem um mainframe.
- Elimina as demoradas comunicações de barramento de e para o PC
- Processamento de dados e controle de fluxo avançados
- Conecte até 32 nós TSP-Link
- Reconfigure facilmente à medida que os requisitos de teste mudam
Principais recursos do Keithley2601B-PULSE
• Saída de pulso líder do setor de 10 A @ 10 V, 10 microssegundos
• Interfaces USB 2.0, LXI Core, GPIB, RS-232 e E/S digital
• Tecnologia de expansão TSP-Link para teste paralelo multicanal sem um mainframe
• A tecnologia TSP incorpora programas de teste completos dentro do instrumento para o melhor rendimento no nível do sistema
• Capacidade DC de até ±40 V @ ±1,0 A, 40 Watts
• Digitalizadores duplos de 1 Megasample/segundo para medições de pulso I/V de alta velocidade (apenas função pulser)
• Suportado na ferramenta de software sem programação Keithley KickStart
• Não é necessário ajuste; funciona com cargas indutivas de até 3 μH
Especificação do Keithley 2601B-PULSE
Este documento contém especificações e informações suplementares para o Instrumento 2601B-PULSE System SourceMeter 10 µs Pulser/SMU.
As especificações são os padrões contra os quais o 2601B-PULSE é testado. Ao sair da fábrica, o 2601B-PULSE atende a estes
especificações. Os valores suplementares e típicos não são garantidos, aplicam-se a 23 °C e são fornecidos apenas como informações úteis.
As especificações de precisão são aplicáveis para os modos normal e de alta capacitância.
As precisões de fonte e medição são especificadas nos terminais do instrumento Pulser/SMU sob as seguintes condições:
1. 18 °C a 28 °C, <70% de umidade relativa
2. Após 2 horas de aquecimento
3. Velocidade normal (1 NPLC)
4. Auto-zero A/D habilitado
5. Operação de detecção remota apenas ou operação local devidamente zerada
6. Período de calibração = 1 ano
As precisões de especificação do recurso Pulser são especificadas nos terminais do instrumento sob estas condições:
• Abertura mínima de 10 μs.
• Operação de detecção remota apenas.
• Indutância total do cabo e DUT de ≤3 μH, medida a 100 kHz
