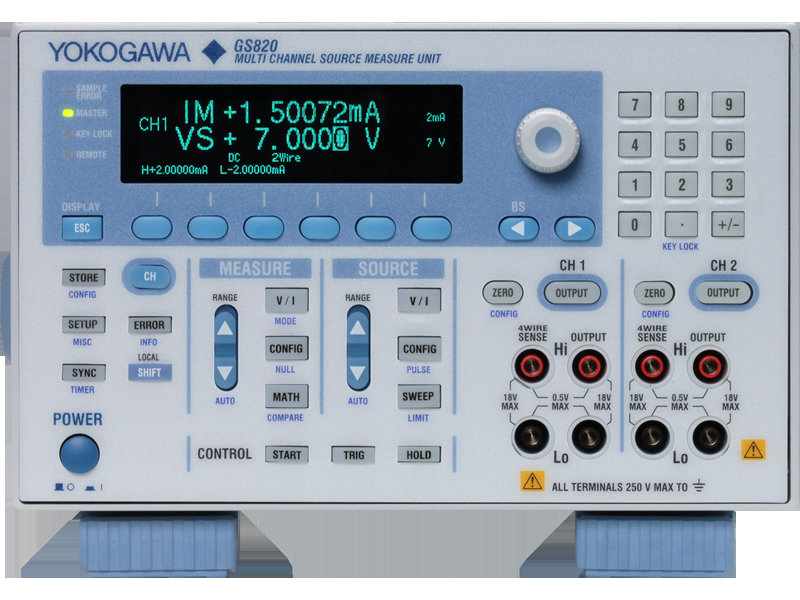

YOKOGAWA GS820 Unidade de Medição de Fonte Multi-Canal Pré-Propriedade

Unidade de Medida de Fonte Multicanal YOKOGAWA GS820

Descrição de YOKOGAWA GS820

A operação de quatro quadrantes, consistindo em operação de fonte (fonte de corrente) e operação de dreno (dreno de corrente), está disponível com faixas de até 7 V e 3,2 A ou 18 V e 1,2 A. As resoluções de saída e medição são de 5,5 dígitos. Outras características incluem:

• Função de fonte e medição de 2 canais isolados
• Faixas de fonte e medição:

​Modelo de 18V: 7 V e 3,2 A ou 18 V e 1,2 A
Modelo de 50V: 20 V e 1,2 A ou 50 V e 0,6 A

• Resolução de 1 pA na faixa de corrente extremamente pequena de 200 nA
• Gere formas de onda arbitrárias consistindo em até 100.000 pontos em intervalos de 100 μs
• Expansão de canal através de link de sincronização mestre-escravo
• Velocidades de teste rápidas
• E/S digital de 16 bits (modelo 765602/12)

​Faixa de Fonte e Medição

A operação de quatro quadrantes, consistindo em operação de fonte (fonte de corrente) e operação de dreno (dreno de corrente), está disponível. As resoluções de saída e medição são de 5,5 dígitos. Dois modelos estão disponíveis para sua aplicação.

Modelo de 18 V (765601/02)

• Faixas de tensão

200 mV, 2 V, 7 V e 18 V

• Corrente máxima de saída:

​ ±3,2 A (a uma tensão de saída de ±7 V ou menos) ±1,2 A (a uma tensão de saída de ±18 V ou menos)

• Faixas de corrente:

​200 nA, 2 µA, 20 µA, 200 µA, 2 mA, 20 mA, 200 mA, 1 A e 3 A

• Tensão máxima de saída:

​±18 V (a uma corrente de saída de ±1,2 A ou menos) ±7 V (a uma corrente de saída de ±3,2 A ou menos)

Modelo de 50 V (765611/12)

• Faixas de tensão:

200 mV, 2 V, 20 V e 50 V​

• Corrente máxima de saída:

​ ±1,2 A (a uma tensão de saída de ±20 V ou menos) ±0,6 A (a uma tensão de saída de ±50 V ou menos)

• Faixas de corrente:

​200 nA, 2 µA, 20 µA, 200 µA, 2 mA, 20 mA, 200 mA, 0,5 A e 1 A

• Tensão máxima de saída:

​±50 V (a uma corrente de saída de ±0,6 A ou menos) ±20 V (a uma corrente de saída de ±1,2 A ou menos)

Construção e Funções de YOKOGAWA GS820

O GS820 está equipado com dois canais analógicos, com cada canal consistindo em uma fonte de tensão constante VS, uma fonte de corrente constante IS, um voltímetro VM e um amperímetro IM.
Os dois canais de medição de fonte são isolados.

Funções de Fonte e Medição

• Fonte de tensão e medição de corrente (VS & IM)
• Fonte de corrente e medição de tensão (IS & VM)
• Fonte de tensão (VS)
• Fonte de corrente (IS)
• Voltímetro (VM)
• Amperímetro (IM)
• Medidor de resistência (IS&VM)

​Essas funções podem ser selecionadas para cada canal para formar uma combinação arbitrária de funções.
Permite a detecção de tensão de um sistema de dois fios ou de quatro fios, alternando entre detecção local e detecção remota.

*1: Dispositivo sob teste
*2: Para medição de tensão DUT

Combinação de Funções de Fonte e Medição

A combinação das funções de fonte e medição de dois canais permite o teste de vários DUTs.

Tempo de Fonte e Medição

Tempo Básico de Medição de Fonte

O GS820 realiza geração e medição usando seu temporizador interno ou uma entrada de gatilho, como um sinal de entrada externo. Quando um sinal de gatilho é recebido, o GS820 começa a gerar um sinal após o tempo de atraso da fonte decorrer e realiza uma medição após o tempo de atraso da medição decorrer durante um determinado tempo de integração. O tempo de integração da medição pode ser definido na faixa de 0,001 PLC a 25 PLC.*² Além disso, o GS820 fornece uma função de medição de zero automático, que mede a referência zero interna após a medição e realiza a correção de deslocamento em tempo real. O tempo de integração da medição de zero automático é igual à configuração do tempo de integração da medição.

Configurações de tempo usando várias fontes de gatilho

O GS820 permite que a fonte de gatilho de geração e a fonte de gatilho de medição sejam definidas separadamente. Existem dois tipos de temporizadores de período constante e uma entrada de sinal externo que podem ser usados para a fonte de gatilho de geração. Além dessas fontes, o ponto de alteração da fonte e o ponto final da varredura podem ser usados para a fonte de gatilho de medição. Como o gatilho da fonte e o gatilho da medição podem ser definidos separadamente e também separadamente para cada canal, a fonte e a medição sob várias condições de conexão e combinações de tempo podem ser acomodadas. Há também um gatilho auxiliar que pode ser ativado usando um sinal externo ou um evento de programa. O atraso da fonte, o atraso da medição e o tempo de integração podem ser definidos separadamente para cada canal.

Operação assíncrona de fonte e medição

As várias fontes de gatilho disponíveis no GS820 permitem que a fonte e a medição sejam executadas de forma assíncrona. A figura abaixo mostra um exemplo em que temporizadores separados são usados para a fonte e a medição para obter várias medições em um ciclo de fonte.

Função de varredura 1: Varredura predefinida

O bloco de geração de tensão/corrente do GS820 opera no modo de geração DC ou no modo de geração de pulso. Cada modo de geração tem modos de operação predefinidos, como saída contínua, varredura linear e varredura logarítmica, que permitem ao usuário realizar operações de varredura definindo parâmetros simples. O nível de saída pode ser alterado em um mínimo de 100-µs intervalos*¹ em cada modo de varredura.

*1: Ciclo mínimo do programa

100 µs: Se a função de medição estiver DESLIGADA
500 µs: Se a função de medição estiver LIGADA, dois canais forem usados e o zero automático estiver DESLIGADO

Função de varredura 2: Geração de forma de onda arbitrária de até 100.000 pontos e varredura simultânea de parâmetros de controle
