Analisador de rede do vetor
Created with Pixso. Micro-ondas do analisador de rede do vetor de Agilent N5242A PNA X 26,5 gigahertz
Informações pormenorizadas
Lugar de origem:
Malásia
Nome do produto:
Analisador de rede da micro-ondas de PNA-X
Fatora de formulários:
Rackmount (/1CM /1CP)
Frequência:
10 megahertz - 26,5 gigahertz
No. dos portos:
2- ou 4 portos
Circunstância:
Usado
Funções:
Testado, em condições de trabalho completas
Habilidade da fonte:
no estoque
Destacar:

Analisador de rede do vetor de N5242A

,

Analisador de rede do vetor de 26

,

5 gigahertz

Descrição do produto

Analisador de rede da micro-ondas de Keysight Agilent N5242A PNA-X 26,5 gigahertz



Descrição de Keysight Agilent N5242A



O analisador de rede de PNA-X é o mundo o motor o mais integrado e o mais flexível do teste da micro-ondas da único-conexão para medir dispositivos ativos tais como amplificadores, misturadores, e conversores de frequência. Você pode escolher de cinco modelos da frequência encontrar suas necessidades específicas do teste do dispositivo: 13,5, 26,5, 43,5, 50, e 67 gigahertz. O PNA-X fornece o configurability sem rival uma segunda fonte incorporado, um combinador, e uns interruptores internos do sinal-roteamento.




Vista geral e características do analisador de rede da micro-ondas de N5242A PNA-X

  • Alcance para a excelência sem rival em seus medidas e projetos
  • Simplifique suas estações de teste substituindo cremalheiras e pilhas de equipamento
  • Aumente a produtividade com o motor o mais integrado e o mais flexível do teste da micro-ondas da único-conexão
  • Reduza o tempo do teste com a escala a mais larga do mundo de aplicações da medida da único-conexão
  • Caracterização linear e não-linear do teste do dispositivo mais exatamente com o melhor PNA-X do mundo

Aplicações:


  • S-parâmetros (CW e pulsado)
  • Figura de ruído
  • Compressão do ganho
  • Intermodulação e distorção de harmônico
  • Ganho/perda da conversão
  • estímulo do Verdadeiro-diferencial
  • Milímetro-onda
  • Forma de onda e caracterização não-lineares de X-parameter®
  • Teste da antena

Características:

  • 10 megahertz a 26,5 gigahertz
  • 2- ou 4 portos com duas fontes incorporados
  • 132 alcances dinâmicos do sistema do DB 130 do receptor do DB e, 32.001 pontos, 32 canais, 5 megahertz SE largura de banda
  • Poder a rendimento elevado (dBm +18), baixos harmônicos (- dBc 60) e uma escala larga da varredura do poder (DB 38)
  • A melhor precisão dinâmica: 0,1 compressões do DB com poder de entrada de +13 dBm no receptor
  • Assoalho de baixo nível de ruído do dBm -114 em 10 hertz IFBW
Lista de opções
007 Remoção automática do dispositivo elétrico
008 Medidas Pulsar-RF
010 medidas do Tempo-domínio
014 Opção padrão configurável da opção do grupo do teste (laços do acesso do painel frontal entre a saída da fonte e a entrada do acoplador)
016 Adicione os atenuador do receptor (DB 35 em 5 etapas) do DB (a opção padrão)
020 Adicione SE entradas
021 Adicione o modulador do pulso à primeira fonte interna
022 Adicione o modulador do pulso à segunda fonte interna
025 Adicione quatro geradores de pulso internos
028 Figura de ruído medidas usando receptores padrão
029 ruído-figura Completo-corrigida medidas a 26,5 gigahertz
080 Medidas do offset de frequência
081 Interruptor de canal da referência (adiciona o interruptor interno ao trajeto R1) (opção padrão w/080)
082 Medidas calibradas escalares do conversor
083 Vetor e medidas calibradas escalares do conversor
084 Medidas encaixadas de LO
086 Aplicação da compressão do ganho
087 Medidas da distorção de intermodulação
088 Controle de fase da fonte
090 Analisador de espectro
118 Modo rápido do CW
1A7 Calibração complacente do ISO 17025
1CM Jogo da montagem em rack para a instalação sem punhos
1CP Jogo da montagem em rack para a instalação com punhos
200 2 portos, única fonte
219 Add estendeu a escala e os polarização-T de poder ao analisador 2 portuário
224 Adicione a segunda fonte interna, o combinador e interruptores mecânicos ao analisador 2 portuário
285 Add estendeu a escala de poder ao analisador 2 portuário (nenhuns T diagonais.
301 Pedido para o uso com CalPods padrão
302 Pedido para o uso com CalPods temperatura-caracterizado
400 4 portos, fonte dupla
419 Add estendeu a escala e os polarização-T de poder ao analisador 4 portuário
423 Adicione o combinador interno e interruptores mecânicos ao analisador 4 portuário
460 Aplicação integrada do estímulo do verdadeiro-modo
485 Add estendeu a escala de poder ao analisador 4 portuário (nenhum polarização-T)
510 Caracterização componente não-linear
514 X-parâmetros não-lineares
518 Domínio não-linear do envelope do pulso
520 X-parâmetros arbitrários da impedância da carga
551 medidas calibradas N-porto
629 Figura de ruído acessórios
897 Software incorporado para a calibração inclusiva de Agilent, licença perpétua do teste de desempenho
898 Software incorporado para a calibração complacente dos padrões, licença perpétua do teste de desempenho
A6J Calibração complacente do ANSI Z540
H08 Pulsado - medidas do RF
H85 Remove os T da polarização entre atenuador da fonte e acopladores do porto do teste
N1966A Adaptador de Pulse/IO
N8981A Disco rígido de reposição para o uso com a placa de processador central do Pentium M de 1,1 gigahertz recomendada para o uso em ambientes seguros
P04 4 portos nativos
PS-S10 Auxílio programado remoto da produtividade. 1 a 999 horas seletas.
PS-S20 Auxílio de partida
PS-S20-01 Auxílio de partida recomendado
PS-T10-PNA Treinamento de operador de PNA para 8 estudantes no local de cliente, H7215B-203
PS-T12-PNA PNA que programa para 8 estudantes no local de cliente, H7215B-204
R-50C-011-3 Calibração de Agilent - 3 anos
R-50C-011-5 Calibração de Agilent - 5 anos
R-50C-016-3 Calibração complacente do ISO 17025 - 3 anos
R-50C-016-5 Calibração complacente do ISO 17025 - 5 anos
R-50C-021-3 Calibração do ANSI Z540-1-1994 - 3 anos
R-50C-021-5 Calibração do ANSI Z540-1-1994 - 5 anos
R-50J-001-3 Verificação de sistema no local - 3 anos
R-50U-001-3 Calibração no local de Agilent - 3 anos
R-50U-002-3 Calibração no local do ANSI Z540-1-1994 - 3 anos
R-51B-001-3C Retorno à garantia de Agilent - 3 anos
R-51B-001-5C Retorno à garantia de Agilent - 5 anos
R-51B-001-C Retorno à garantia de Agilent - 1 ano
R-51C-001-1CU Garantia no local - 1 ano
R-51C-001-3CU Garantia no local - 3 anos
S02 Módulo de segunda fonte
UK6 Certificado comercial da calibração com dados de teste
UNL Medida de poder superior com a configuração diagonal dos T (permite Exterior Amplificador entre a fonte do RF e a entrada) do acoplador (a opção padrão)
Win7 Sistema operacional de Windows 7
WXP Ósmio de Windows XP



FAQ:

1.Can você ordem do navio a Canadá ou a Austrália?

Sim, nós podemos. Nós enviamos ordens no mundo inteiro.

2. Que método da entrega você usa? e prazo de entrega?

Nós podemos enviar por EMS, DHL, Fedex, UPS, TNT com número de referência. O prazo de entrega usual é 4-7 dias úteis.

3. Que é seu termo do pagamento?

Pagamento de 100% T/T antes da expedição.

4. Como posso eu fazer alguma outra pergunta?

Você pode contactar-nos em linha ou deixar-nos mensagens abaixo.

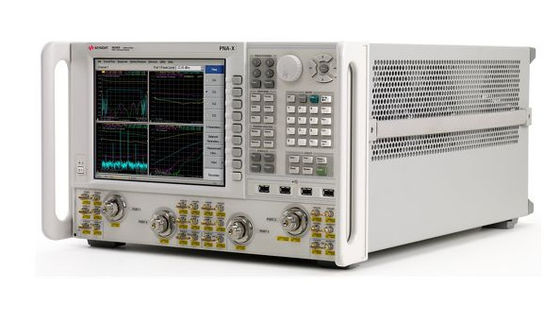

Micro-ondas do analisador de rede do vetor de Agilent N5242A PNA X 26,5 gigahertz 0

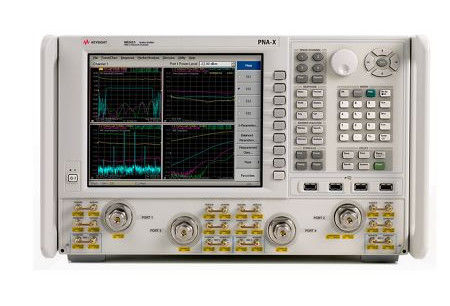

Micro-ondas do analisador de rede do vetor de Agilent N5242A PNA X 26,5 gigahertz 1

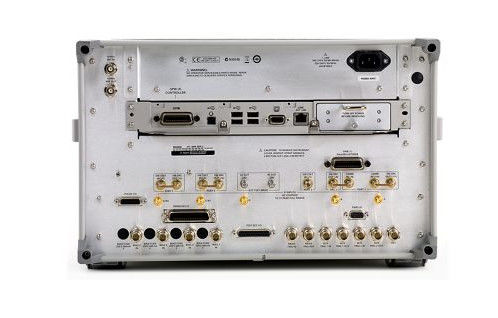

Micro-ondas do analisador de rede do vetor de Agilent N5242A PNA X 26,5 gigahertz 2
