Analisador flexível da radiocomunicação de IoT, verificador de Anritsu MT8821C RF

Grupo sem fio universal do teste de Anritsu MT8821C

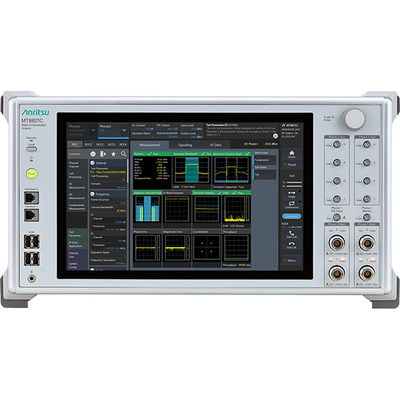

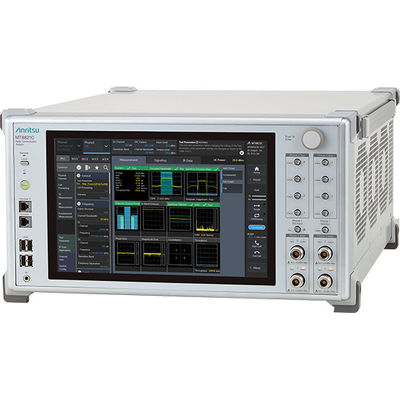

Descrição de MT8821C

O analisador da radiocomunicação de MT8821C é projetado para o R&D de dispositivos móveis/equipamento do usuário (UE), como smartphones, tabuletas e módulos de IoT. Constrói nas tecnologias de seu antecessor popular, o MT8820C, preferido por UE e por vendedores do chipset no mundo inteiro.

O MT8821C novo suporta todas as tecnologias, variando do LTE Advanced a 3G/2G, com suas funções fáceis de usar da medida para o ajuste eficiente do RF e testando em uma unidade.

Apoia mesmo LTE-A 2CC 4x4 MIMO e 4CC 2x2 MIMO em uma únicos caixa assim como LTE-U/LAA.

Também, apoia LTE-A 4CC 4x4MIMO ou 6CC 2x2MIMO bloqueando duas caixas, e 5CC 4x4 MIMO por três caixas.

Característica:

• Medida do RF TRX

• Medida de 3GPP UE RF

Com apoio incorporado para o UE RF TRX testa complacente com os vários padrões das comunicações, tais como o LTE não autorizado (LTE-U/LAA) na faixa de 5 gigahertz, o MT8821C é a solução ideal do teste para toda a encenação da medida.

As tecnologias de comunicação apoiadas incluem LTE/LTE-Advanced, Cat-M1/NB-IoT, W-CDMA/HSPA, GSM/EGPRS e TD-SCDMA/HSPA.

• ajustes do Um-toque e julgamento de PASS/FAIL

O MT8821C simplifica medidas com seus parâmetros pré-ajustados da medida baseados no 3GPP especificou situações de teste do RF. Além, executa automaticamente o julgamento de PASS/FAIL de resultados da medida, pelas condições de teste padrão.

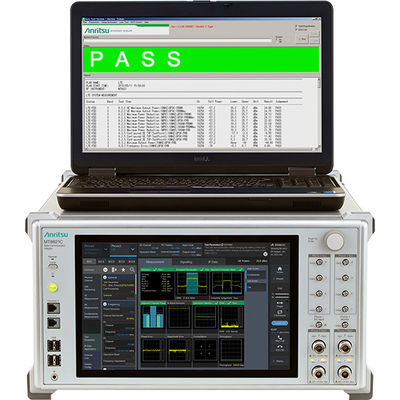

• Ferramenta de controle remoto da amostra

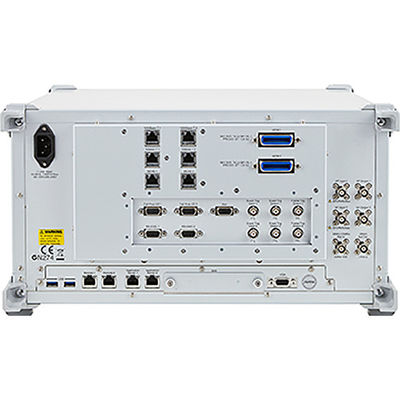

O MT8821C pode ser configurado em um sistema de teste automatizado usando o GPIB ou os ethernet para o controlo a distância. Anritsu igualmente fornece uma ferramenta de controle remoto automática complacente da amostra do padrão do teste de 3GPP RF chamada ATS.

A operação é tão simples quanto selecionando a situação de teste exigida dos artigos do teste do RF na ferramenta de controle remoto da amostra. Mesmo os usuários novos podem facilmente configurar um ambiente de teste automatizado, que reduza o tempo de treinamento e a produtividade dos aumentos.

• Ajuste flexível do parâmetro

O MT8821C corre medidas de TRX usando os parâmetros especificados pelos padrões do teste de 3GPP/3GPP2 RF. Além, os ajustes flexíveis do parâmetro apoiam testes paramétricos e simples do RF de protocolo.

• Calibração do RF

Com os modos de alta velocidade da medida apoiados por vendedores dos chipset, a eficiência da medida dos aumentos de MT8821C reduzindo o tempo exigido para a calibração do RF de chipset e de dispositivos celulares.

• GUI aumentado para a operabilidade eficiente

O GUI baseado no Windows da próxima geração nova de MT8821C e o grande painel de toque fácil de usar aumentam significativamente a operabilidade e a visibilidade, comparadas a outros instrumentos. Os usuários podem operar o MT8821C simplesmente tocando e swiping na tela, assim como o benefício da facilidade e da velocidade do um-toque que comutam entre lista do gráfico e resultados esboça/exposições agrupados/individuais do detalhe.

O MT8821C igualmente simplifica eficientemente o processo tradicionalmente complexo dos ajustes com sua busca fácil do parâmetro, marcar um endereço da Internet de parâmetros de uso geral e o ajuste das funções dos parâmetros do teste – tudo com apenas um toque de um botão.

• PC incorporado de Windows Server para testes da taxa de transferência de dados do IP

Com o PC incorporado de Windows 7, você pode executar testes de transferência de dados do IP sem um PC externo do servidor.

• RF interno flexível incorporado Front End

O MT8821C tem uma parte frontal interna incorporado do RF com interruptores e divisores do RF para eliminar a necessidade para combinadores externos ou um grupo do teste, assim simplificando a instalação de teste e a calibração. Os sinais podem ser combinados para medidas ou a saída conduzida cada agregação do portador e de ligação descendente de MIMO sinal separar portos para testes de OTA. Têm mesmo um porto para introduzir o sinal de um gerador ou de uma saída de interferência de sinal o sinal do uplink a um analisador de espectro externo para medidas especulativos fora da banda.

Testes funcionais

O MT8821C é igualmente ideal para

• Testes de OTA (sobre - o ar)
• Testes do SAR (taxa de absorção específica)
• Testes do consumo de potência
• Testes do relatório da medida do Inter-RATO, testes de Dual Sim (DSDA), ou SVLTE
• Testes fim-a-fim da taxa de transferência de dados do IP
• Voz de VoLTE dos apoios/testes video do echoback

Para trás Compatibility/MT8820C à elevação de MT8821C

Desde que os comandos remotos novos de MT8821C mantêm a boa para trás compatibilidade com a série do legado MT8820, o MT8821C apoia as ferramentas remotas previamente usadas, ajudando a reduzir custos ao configurar ambientes de teste automatizados.

Anritsu igualmente oferece um trajeto da elevação do MT8820C ao MT8821C, fazendo o uso completo do hardware existente e do software de MT8820C maximizar o investimento precedente no MT8820C e manter para baixo custos de MT8821C.

Apoia o espectro dinâmico que compartilha da condição (DSS) em combinação com MT8000A

No DSS, o espectro é atribuído a 4G e a 5G pelo planificador inteligentemente, segundo as exigências. Este é um uso muito mais eficiente do espectro.
