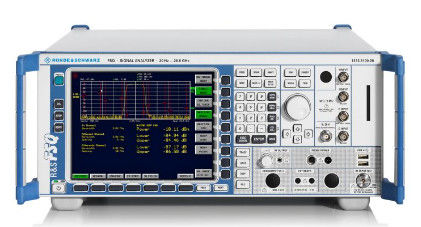

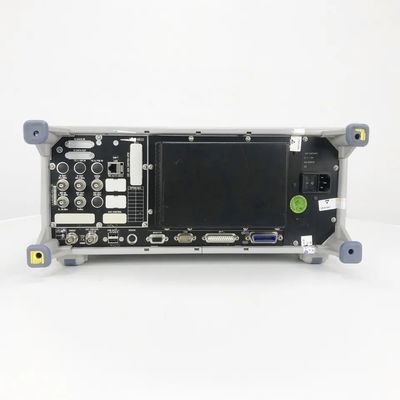

Descrição analisador do sinal de Rohde e de Schwarz FSQ40

Características adicionais:

• Largura de banda da análise do sinal de 28 megahertz
• Ruído da fase: tipo. – dBc 133 (1 hertz) no offset do portador de 10 quilohertz, frequência de portador 500 megahertz
• Distorção: 1 hertz
• Frequência da referência: envelhecimento: 1 x 10-7/year, com opção R&S®FSU-B4: 2 x 10-8
• DANL com o pré-amplificador EM (R&S®FSU-B25), 1 gigahertz, 1 hertz RBW: – dBm 162
• Nível de ruído médio indicado com o pré-amplificador EM (R&S®FSU-B24), 26 gigahertz, 10 hertz RBW: tipo. – dBm 166
• Detectores do traço: Max Peak, Min Peak, auto pico, amostra, RMS, pico médio, quase
• Incerteza de medida total, f < 3="">
• Linearidades da exposição: 0,1 DB (0 DB – a DB 70)
• Relação: Relação do GPIB ou do LAN
• Taxa de amostra: programável: 10 quilohertz a 81,6 megahertz em etapas de 0,1 hertz
• Definição do CAD: bocado 14
• Memória de I/Q: 16 Msample cada para dados de I e de Q
• Impedância: 50 Ω
• Conector: adaptador 2,92 milímetro do testport (K)/N fêmea
• Ajustando a escala do atenuador: 0 DB a DB 75, em 5 etapas do DB
• Exposição: projeção a cores de 21 cm LC TFT (8,4")
• Definição: 800 pixel do × 600 (definição de SVGA)
• Taxa de falhas do pixel: < 1="">
• Memória maciça: disco rígido, disco instantâneo de USB (não forneceu)
• Armazenamento de dados: > 500 ajustes e traços do instrumento
• Fonte da C.A.: 100 V a 240 V, 3,1 à 1,3 A; 50 hertz a 400 hertz, classe da proteção I a VDE 411
• Consumo de potência: tipo. 150 VA
• Segurança: na linha de EN 61010-1, IEC 61010-1, UL 61010-1, CAN/CSA-C22.2 no. 61010-1-4
• Marca do teste: VDE, GS, CSA, CSA-NRTL

VSWR:

• O DB do ≥ 10 da atenuação do RF, C.C. acoplou f < 3="">
• FSQ8: 3,6 gigahertz do ≤ f < 8="" GHz="">
• FSQ26, FSQ40: 3,6 gigahertz do ≤ f < 18="" GHz="">
• Atenuação do RF < 10="" dB="" or="" AC="" coupled="" 1="">

Tempo da varredura:

• Período >10 hertz: Senhora 2,5 a 16 000 s
• Período 0 hertz (período zero): μs 1 a 16 000 s
• RBW: 10 hertz a 50 megahertz, filtro de FFT: 1 hertz a 30 quilohertz, filtro de canal, largura de banda do IEM
• VBW: 1 hertz a 30 megahertz
• Escala da exposição: DANL ao dBm +30

DANL (1 hertz RBW):

• 1 gigahertz: tipo. -158 dBm – ao dBm 155
• 7 gigahertz: tipo. -154 dBm – ao dBm 153
• 13 gigahertz: tipo. – dBm 151
• 26 gigahertz: tipo. -146 dBm – ao dBm 147
• 40 gigahertz: tipo. – dBm 141

Características proeminentes do RF:

• Tipo de TOI. dBm +25
• 1 dBm do ponto +13 da compressão do DB
• 84 dBc ACLR/3GPP com correção do ruído
• – nível de ruído médio indicado de 173 dBm (1 hertz) (DANL) com correção do ruído e pré-amplificador R&S®FSU-B24
• Análise dos sinais na banda de base análoga e digital
• Aplicações numerosas dos firmware que estendem as capacidades da análise do sinal
• 16 memória de Msample I/Q, até 705 expansíveis Msample

Características proeminentes do RF:

• 84 DB ACLR para 3GPP com correção do ruído
• 77 DB ACLR para os sinais 3GPP mais multicarrier (quatro portadores adjacentes)
• TOI > +20 dBm, tipo. dBm +25
• 1 dBm da compressão +13 do DB
• Tipo médio indicado do nível de ruído (DANL). – dBm 173 usando a correção do ruído (uma largura de banda de 1 hertz) e o pré-amplificador R&S®FSU-B24
• Ruído da fase – dBc 160 (1 hertz) no offset do portador de 10 megahertz
• Ruído da fase – dBc 133 (1 hertz) no offset do portador de 10 quilohertz

Análise do sinal e de espectro em um único instrumento:

• Análise do sinal com uma largura de banda de até 120 megahertz
• Sinais da banda de base do RF, a análoga ou a digital
• Até 705 Msample (mim e Q)
• Baixa resposta da fase/frequência
• taxa Usuário-definível da amostra
• A melhor fidelidade do sinal para a análise da modulação
• Apronte para a análise de transmissores multistandard, mais multicarrier

Vasta gama de funções:

• Com sua vasta gama de funções, o R&S®FSQ é praticamente incomparável no mercado do analisador de espectro. Mesmo a unidade baixa inclui funções da mais alta importância.
• Filtros de canal de 100 hertz a 5 megahertz
• Filtros de RRC
• Largura de banda de definição de 1 hertz a de 50 megahertz (RBW)
• Número de pontos da medida/traço selecionável entre 155 e 30 001
• análise de espectro Tempo-seletiva com função bloqueando
• Até 80 measurements/s na modalidade manual
• grupo SCPI-compatível do comando do GPIB
• Grupo do comando do GPIB compatível com o analisador de espectro de HP de R&S®FSE/R&S®FSIQ e de legado
• Domínio rápido da medida do ACP a tempo
• Análise de sinal estatística com função de CCDF
• Detector do RMS
• Fator do transdutor para corrigir resposta em frequência da antena ou do cabo
• Função da medida da distorção de harmônico
• Medidas especulativos da emissão com até 100 001 pontos, em até 20 segmentos
• Referência externo de 1 megahertz a 20 megahertz em etapas de 1 hertz
• Relação 100BaseT do LAN (1 Gbit)
• 16 Msample memória mim e de Q

Tecnologias apoiadas:

• WLAN 802.11a/b/g/j/p/n/ac
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS//EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• WiMax IEEE 802.16e-2005 e IEEE 802.16-2004
• WLAN IEEE 802,11 a/b/g/j/p
• Bluetooth® (taxa básica)
• ZigBee™ IEEE 802.15.4
• RFID
• WRAN IEEE 802,22
• WWAN IEEE 802,20
• DVB-H
• ISDB-T 1 Seg
• CMMB
• DVB-T
• DVB-T2
• ISDB-T
• SÃO
• FM
• DVB-S
