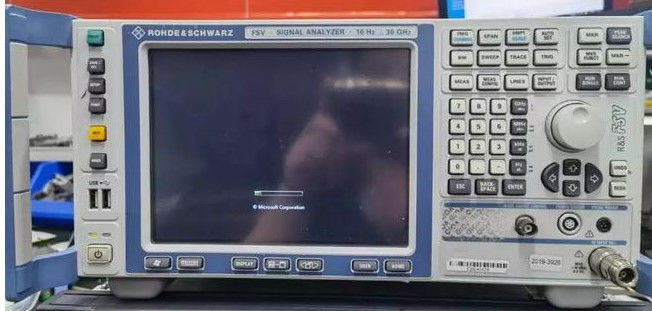

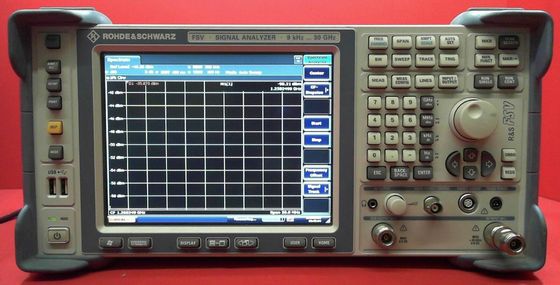

Descrição do analisador do espectro FSV30 e do sinal

Características adicionais:

• Escala de frequência: 10 hertz a 30 gigahertz
• Largura de banda da análise do sinal de até 160 megahertz
• A operação conveniente, intuitiva com o écran sensível baseou a interface de usuário 5 gigahertz
• 0,4 incertezas de medida do nível do DB até 7 gigahertz
• – ruído da fase de 110 dBc (1 hertz) no offset de frequência de 10 quilohertz
• intercepção da terceiro-ordem de +15 dBm (TOI)
• Nível de ruído médio indicado (DANL) em uma largura de banda de 1 hertz: – dBm 155 em 1 gigahertz, – dBm 147 em 30 gigahertz; com o pré-amplificador de R&S FSV-B24: – dBm 162 em 30 gigahertz
• Pedidos de uso geral da medida para o ruído da fase, figura de ruído, análise do sinal do vetor, demodulação análoga, diagnósticos do IEM
• Pedidos sem fio da medida para LTE (que inclui o LTE Advanced), WLAN (que inclui a C.A. de IEEE 802,11), WCDMA/HSPA+, TD-SCDMA, GSM/EDGE, CDMA2000®/1xEV-DO, Bluetooth®
• Escala de frequência até 500 gigahertz com misturadores dos harmônicos
• Mantendo dados de teste confidenciais com movimentações removíveis de circuito integrado ou de disco rígido

Tecnologias apoiadas;

• WLAN 802.11a/b/g/j/p/n/AC
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS/EDGE/EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• SÃO
• FM
• PM

O R&S FSV30 é um analisador versátil do sinal e de espectro para os usuários que trabalham no desenvolvimento, na produção, na instalação e na conservação de sistemas do RF. O R&S FSV30 é o instrumento ideal para todas as tarefas de uso geral da medida – no banco, na produção, e no campo. Fornece a análise digital da modulação para os padrões celulares e sem fio os mais atrasados com a largura de banda de uma análise de até 160 megahertz para medidas em componentes, em chipset e em estações base.

As tarefas típicas da medida incluem medidas padrão-complacentes da máscara da emissão do espectro assim como medidas especulativos do emissão e as adjacentes do canal do escapamento da relação (ACLR). Os pedidos da medida para diagnósticos do IEM, ruído da fase, figura de ruído, a demodulação análoga e a análise do sinal do vetor terminam a escala das funções oferecidas pelo R&S versátil FSV.
