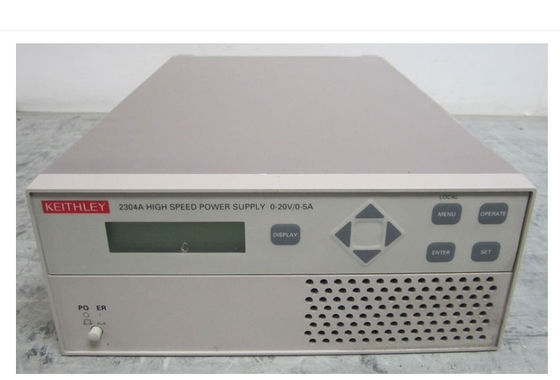

• A fonte de alimentação de alta velocidade 2304A fornece controle de tensão e monitoramento de energia para testes automatizados de dispositivos portáteis operados por bateria.O 2304A fornece até 5A para lidar facilmente com cargas de dispositivos portáteis, enquanto a resolução de 100nA (10µA no Modelo 2303-PJ) permite o monitoramento preciso das correntes do modo de hibernação com 0,2% de precisão básica.A resposta transitória rápida simula o comportamento da bateria, com a saída retornando para 100mV da tensão definida em 40µs ou menos.A capacidade de diminuir a corrente permite que esta fonte simule as características de uma bateria recarregável descarregada para testar carregadores de bateria e circuitos relacionados a carregadores.Além das medições de corrente DC, esta fonte pode medir pulsos de corrente tão curtos quanto 60µs e tão longos quanto 833ms.As saídas de relé permitem que relés externos sejam usados ​​no controle de testes.As entradas DVM permitem que ambas as fontes meçam e exibam tensões CC de qualquer lugar em um sistema de teste, economizando assim as despesas e o espaço necessário para adicionar um DMM separado.

Recurso:

• Capacidade de saída 5A
• Resposta rápida a mudanças de carga
• Faixa de tensão de entrada: 0 a +20 Vcc.
• Impedância de entrada: 1010Ω típico.
• Tensão máxima (qualquer terminal de entrada) em relação à saída baixa: –3V, +22V.
• Precisão de leitura: ±(0,05% + 3mV).
• Resolução de leitura: 1mV.

Capacidade de afundamento de alta corrente

• As fontes de alimentação da Keithley podem atuar como uma carga eletrônica e dissipar até 3A (Modelo 2304A) e 2A (Modelo 2303), para que possam simular uma bateria recarregável descarregada.Portanto, eles podem ser usados ​​para verificar o desempenho do carregador de um dispositivo portátil.A capacidade de dissipação de corrente das fontes de alimentação permite testar até mesmo carregadores rápidos de alta corrente.

Entradas de Voltímetro Digital Independente

• Embora muitas fontes de alimentação programáveis ​​ofereçam recursos de leitura de saída, as fontes de alimentação da Keithley são os únicos instrumentos disponíveis que também oferecem um conjunto de entradas DVM.Essas entradas permitem que o Modelo 2304A meça sinais de 0 a +20 V (0 a +15 V para o Modelo 2303) em qualquer lugar do sistema de teste com a mesma precisão nominal da leitura de tensão.O DVM e a fonte de energia podem operar simultaneamente.Para muitas aplicações, o DVM embutido nas fontes de alimentação elimina a despesa e o espaço que um instrumento de medição de tensão separado exigiria.

Opção de exibição remota

• Se o Modelo 2303 ou 2304A precisar ser montado em um local no qual o monitor não seja facilmente visível, um Módulo de Display Modelo 2304-DISP opcional pode ser montado em um ponto mais conveniente e, em seguida, conectado à unidade de fonte de alimentação.O módulo de exibição também inclui todos os controles do instrumento, para que a fonte de alimentação possa ser operada remotamente a partir do local mais acessível
