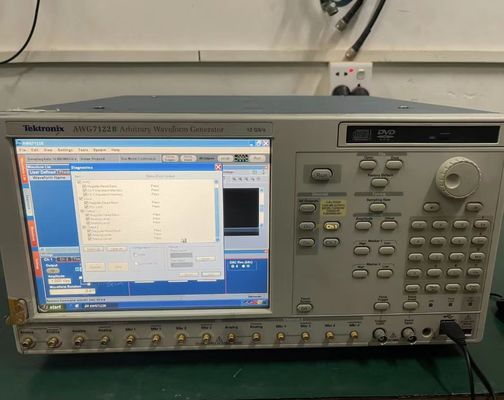

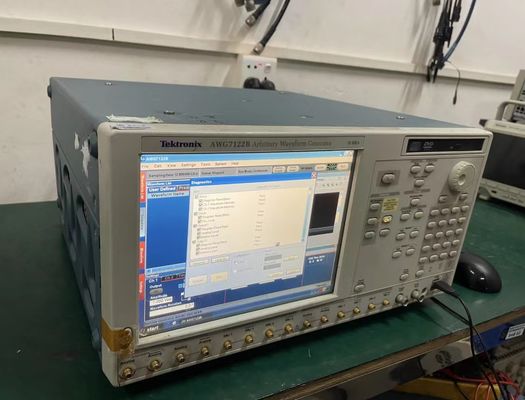

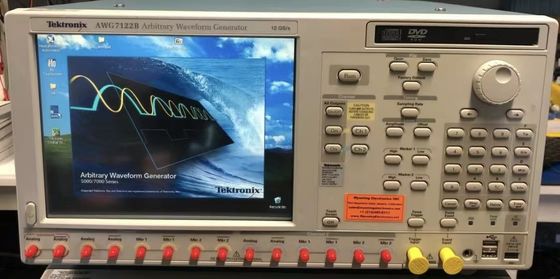

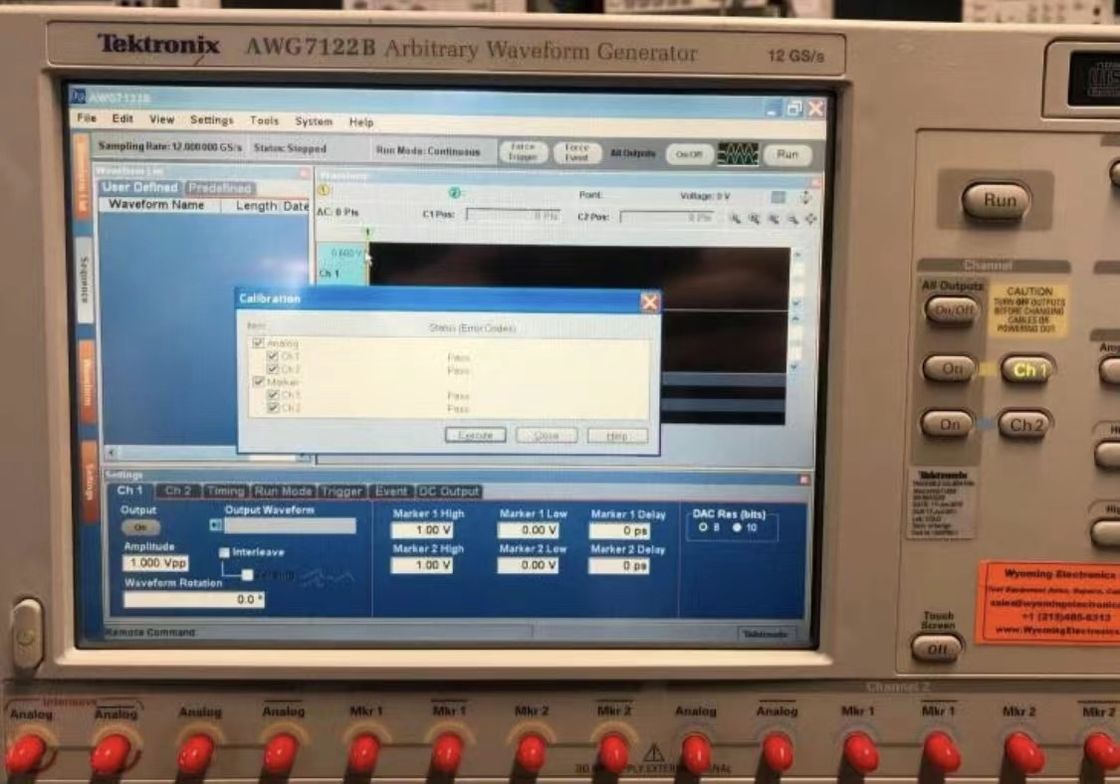

O gerador de forma de onda arbitrária Tektronix AWG7122B oferece uma combinação única de estímulo de sinal superior, taxa de amostragem inigualável, largura de banda e usabilidade sem compromissos.Esta solução oferece a melhor solução da indústria para os desafiantes problemas de estímulo de sinal enfrentados pelos designers que verificam a sua capacidade deA geração de sinal de síntese direta permite uma variedade de saídas de sinal, incluindo multilevel, pré/desenfatização, jitter (Rj, Pj, ISI),DCD), SSC, e elementos errantes.

O Gerador de Forma de Onda Arbitrária Tektronix AWG7122B representa uma referência de ponta em desempenho, taxa de amostragem, fidelidade do sinal e resolução de tempo.ou replicar qualquer idealO AWG7122B AWG, com até 24 GS/s (opcional) ou 12 GS/s (padrão) e resolução vertical de 10 bits,fornece a melhor solução de estímulo de sinal do setor para desafios de medição cada vez maioresIsto permite a geração fácil de sinais muito complexos, incluindo o controlo completo das características do sinal.

As especificações e características do Gerador de Forma de Onda Arbitrária Tektronix AWG7122B incluem:

• Largura de banda de modulação RF/MW de banda larga
• Gerar sinais de banda larga complexos numa faixa de frequências até 9,6 GHz
• Gera larguras de banda de modulação até 3,5 GHz (1 dB)
• Sequenciamento de forma de onda e subsequenciamento
• Permite a criação de infinitos loops de forma de onda, saltos e ramos condicionais
• Melhorar a capacidade de replicar o comportamento de sinais do mundo real
• Capacidade de salto dinâmico
• Permite a criação de formas de onda complexas que respondem a mudanças no ambiente externo
• Resolução vertical até 10 bits Disponível
• Gerar sinais de até 1 GHz de largura com 54 dBc SFDR
• Memória profunda
• Permite a criação de sequências de ondas longas e complexas

• 12 GS/s (24 GS/s) e 6 GS/s Modelos
• 9.6 GHz de saída efetiva de frequência RF
• 1 ou 2 saídas arbitrárias de forma de onda
• Tempo preciso com apenas 20 psp-p Total Jitter (a 10-12 BER, típico)
• 35 ps Tr/Tf (20% a 80%)
• ± 100 ps Faixa (1 ps Resolução) Controle da inclinação entre canais
• 2 ou 4 saídas de marcadores de nível variável
• Tempo preciso com apenas 30 psp-p Jitter total (a 10-12 BER, típico)
• 45 ps Tr/Tf (20% a 80%)
• Controlos de atraso até 300 ps (resolução de 1 ps)
• Resolução vertical até 10 bits Disponível: 10 bits (sem saída de marcador) ou 8 bits (com duas saídas de marcador)
• Até 64M (64,800,000) O comprimento do registo de ponto fornece fluxos de dados mais longos
• Controle de mudança de tempo de limite de resolução até 100 fs
• 16,000 Sequenciamento de Passo Cria Loops Infinitos de Forma de Onda, Saltos e Ramos Condicionais
• Sequenciamento em tempo real cria infinitos loops de forma de onda, saltos e
• Ramos condicionais
• Interface de usuário intuitiva encurta o tempo de teste
• PC integrado Suporta integração de rede e fornece um DVD incorporado, disco rígido removível, LAN e portas USB

Aplicações:

• Comunicações em série de alta velocidade
• Até 12 Gb/s taxa de dados como uma fonte de dados binária (2x Oversampling, Interleaved)
• Até 8 Gb/s de taxa de dados como uma fonte de síntese direta universal (3x sobre amostragem, intercaladas)
• 64M ponto (padrão) e 128M ponto (opcional) comprimento de registro de memória permite a geração de formas de onda mais longas
• Fornece quaisquer sinais de perfil de vários níveis para permitir o teste de margem de tempo (Jitter) sem combinadores de energia externos
• RF de banda larga para comunicações e eletrônica de defesa
• Saída de RF direta arbitrária modulada de banda larga até 9,6 GHz
• Ultra Wideband (UWB) Geração de sinal IQ/IF com 2 canais, 12 GS/s e 10 bits de resolução
• Geração de RF direta de todos os grupos de banda WiMedia (BG1 a BG6)
• Disco (magnético/óptico) Leia/Escreva:
• Até 6 Gb/s de taxa de transferência de dados (2 pontos/célula) ou 42 ps de resolução de tempo
• Projeto e ensaio de sinal misto:
• 2 canais de saída analógica mais 4 canais de saída de marcador
• Fonte de dados/pulso e relógio de alta velocidade e baixa vibração
• Geração de sinal do mundo real, ideal ou distorcido - Incluindo todas as falhas, anomalias e deficiências
• Reprodução de sinais captados pelo osciloscópio, incluindo melhorias como a adição de efeitos de predistorção
• Vectores de forma de onda importados de ferramentas de terceiros, como MathCAD, MATLAB, Excel e outros
