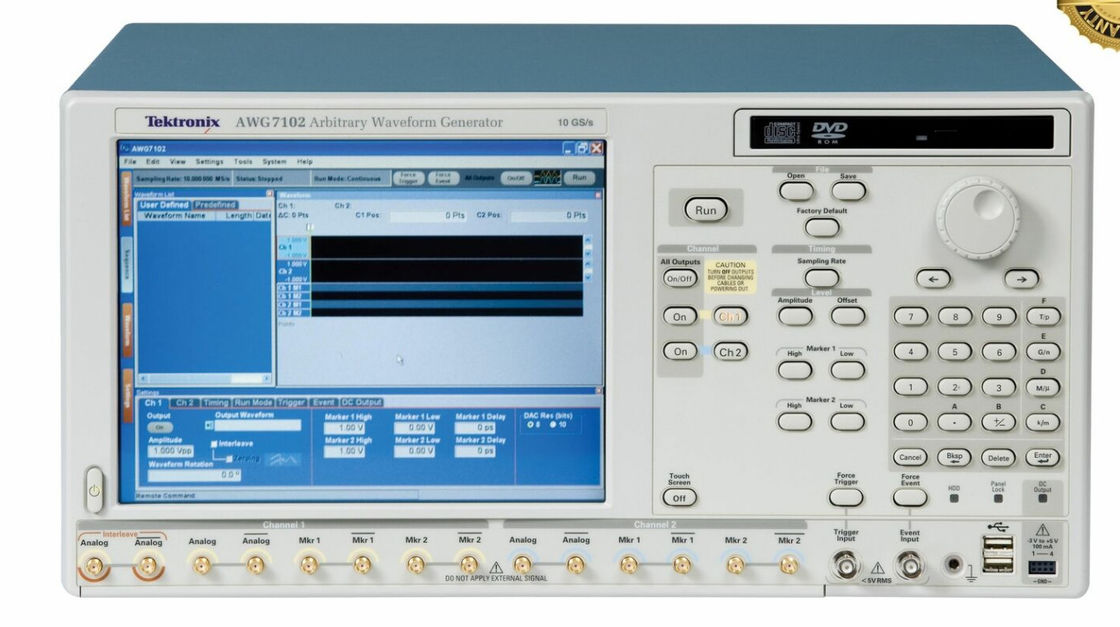

O gerador de forma de onda arbitrária da série AWG7000 oferece uma combinação única de estímulo de sinal superior, taxa de amostragem incomparável, largura de banda e fidelidade do sinal e usabilidade sem compromissos.Esta família oferece a melhor solução da indústria para os desafiantes problemas de estímulo de sinal enfrentados pelos designers que verificam a qualidade dos sinais., caracterizando e depurando desenhos eletrónicos sofisticados, com taxas de amostragem de 5 GS/s a 20 GS/s (10-Bits), juntamente com 1 a 2 canais de saída,Os desafios de medição mais difíceis na unidade de disco, comunicações, consumidores digitais e indústrias de projeto/teste de semicondutores podem ser facilmente resolvidas.Os instrumentos abertos baseados no Windows (Windows XP) proporcionam facilidade de uso e permitem conectividade com periféricos e compatibilidade com software de terceiros

Características doTektronix AWG7102

• 10 GS/s (20 GS/s) e modelos 5 GS/s
• 2 ou 4 saídas de marcadores de nível variáveis; Cronometragem precisa com apenas 30 psp-p Total Jitter (a 10-12 BER, típico) 45 ps Tr/Tf (20% a 80%); Até 300 ps Intervalo (1 ps Resolução) Controle de atraso
• Até 64 M (64,800,000) O comprimento do registo de pontos fornece fluxos de dados mais longos
• Sequenciamento em tempo real cria infinitos loops de forma de onda, saltos e ramos condicionais
• 1 ou 2 saídas arbitrárias de forma de onda; cronometragem precisa com apenas 20 psp-p Total Jitter (a 10-12 BER, típico) 45 ps Tr/Tf (20% a 80%); ±100 ps Intervalo (1 ps Resolução) Controle de distorção intercanal

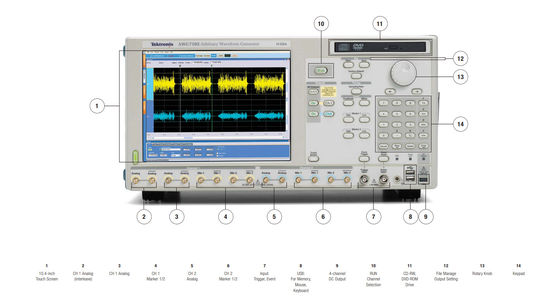

• Interface de usuário intuitiva encurta o tempo de teste
• Controle de mudança de tempo de limite de resolução até 100 fs
• Resolução vertical de até 10 bits Disponível: 10 bits (sem saída de marcador) ou 8 bits (com duas saídas de marcador)

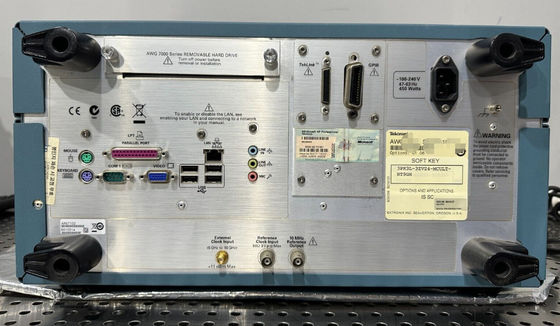

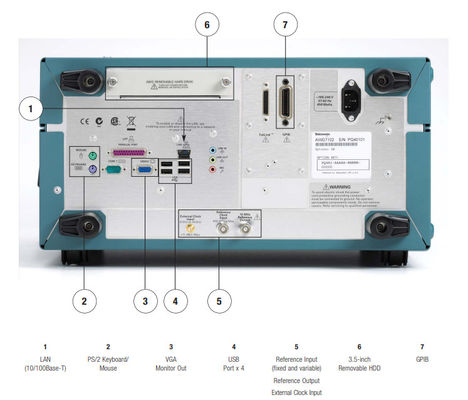

• PC integrado suporta integração de rede e fornece um DVD embutido, disco rígido removível, LAN e portas USB
• Sequenciamento cria infinitos loops de forma de onda, saltos e ramos condicionais

Aplicações deAWG7102

• Projeto e ensaio de sinal misto: 2 canais de saída analógica mais 4 canais de saída de marcador
• Drive de disco (magnético/óptico) Leitura/Escrita: Rate de dados de até 5 Gbps (2 pontos/célula) ou Resolução de tempo de 50 ps
• Geração de sinal do mundo real, ideal ou distorcido incluindo todas as falhas, anomalias e deficiências
• Telecomunicações/Data Communications: ¢ até 10 Gbps de taxa de dados (binário, pré-/desacentuação e lógica de vários níveis)
• Fonte de dados/pulso e relógio de alta velocidade e baixa vibração
• Vectores de forma de onda importados de ferramentas de terceiros, como MathCAD, MatLab, Excel e outros
• Reprodução reforçada/corrupta de sinais captados por ORD
• Comunicações sem fio:

Lista de opções
