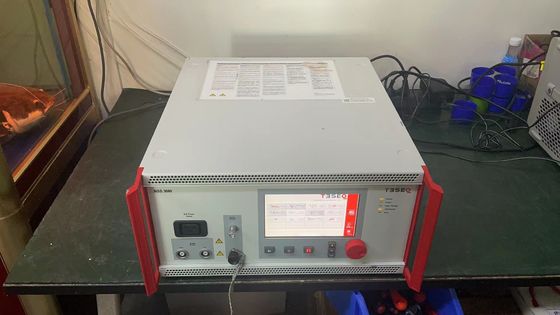

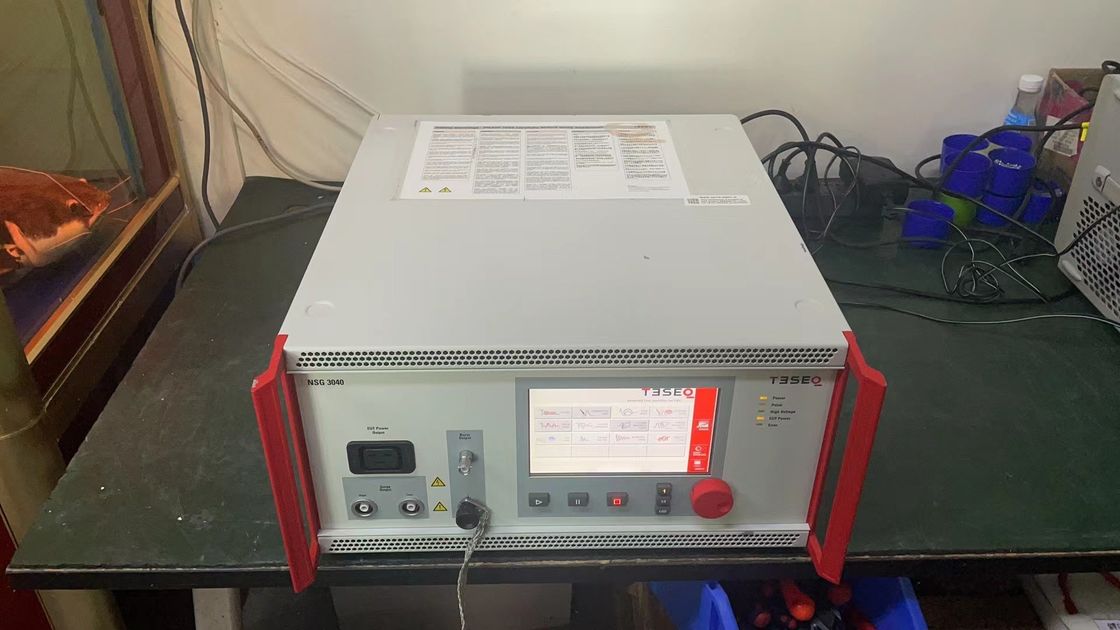

NSG 3040 Multi Função Gerador Transiente EMC Integrado 7 polegadas touchscreen display

Name: NSG 3040 Multi Função Gerador Transiente EMC Integrado 7 polegadas touchscreen display
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: NSG 3040
Availability: InStock

Nome da marca:	Teseq AG
Número do modelo:	NSG 3040
MOQ:	1
preço:	Negociável
Tempo de entrega:	1~3 dias de trabalho

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Tensão de pico:

4.4 kV

Frequência de explosão::

100 Hz a 1000 kHz

EFT:

4.8 kV

Explodido:

1 MHZ

PQT:

16 A/260 VAC e DC

Detalhes da embalagem:

Cartão

Habilidade da fonte:

em existência

Destacar:

NSG 3040 Gerador transitório

Gerador transitório multifuncional

Gerador de ensaio transitório com ecrã táctil integrado

Descrição do produto

NSG 3040

A solução inteligente de aplicações de força de 4 KV

O novo NSG 3040 da Teseq éum gerador multifunção fácil de usarque simule efeitos de interferência eletromagnética para ensaios de imunidade em conformidade com as normas internacionais, nacionais e dos fabricantes, incluindo as normas IEC/EN mais recentes.

O sistema NSG 3040 foi concebido para cumprir os requisitos dos ensaios EMC realizados para os ensaios da marcação CE, incluindo os impulsos de onda combinada (4,4 kV), impulsos de transição rápida elétrica (EFT) (4,8 kV) e testes de qualidade de energia (PQT).Capacidades de expansão permitem que o sistema seja configurado para uma gama muito mais ampla de aplicações, incluindo testes de Telecom Surge 10/700 e Campo Magnético.

Com um projeto modular inovador, o NSG 3040 é um sistema versátil que pode ser configurado para as necessidades básicas de teste e ampliado para atender às necessidades de laboratórios de teste sofisticados.

A arquitetura bem comprovada do Teseq permite que os módulos de pulso individuais sejam calibrados separadamente, com dados de calibração e fatores de correção armazenados no controlador escravo.Os novos módulos podem ser facilmente instalados sem a necessidade de devolver todo o sistema para calibração.

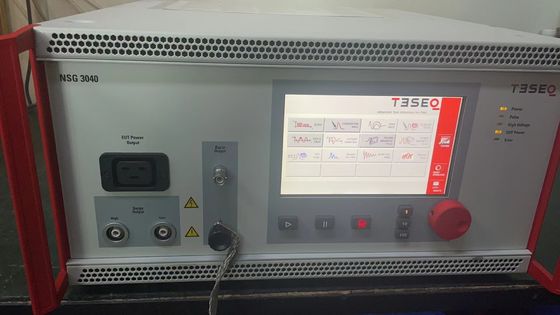

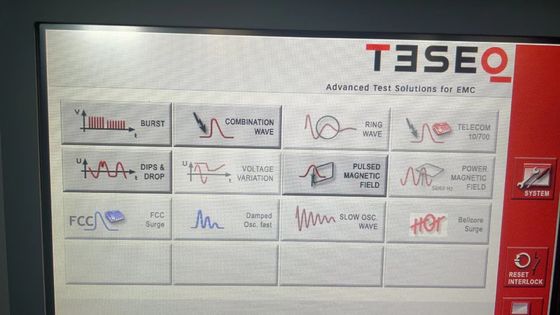

O NSG 3040 integra umecrã sensível ao toque de 7 polegadas de alta qualidadeO teclado integrado suporta o uso de uma roda com teclas adicionais para entrada ou ajuste de sensibilidade.O valor de cada parâmetro é claro, e todosConfigurações podem ser selecionadas e modificadas rapidamentecom umbotão de entrada de toque grandeA função da rampa pode serprogramado de forma rápida e fácil sem um lápis.

Os procedimentos de teste em várias etapas podem ser criados e os seus valores de sequência ou parâmetros alterados facilmente.Leitor de cartões de memória SD de fácil acesso. Os testes especificados pelo utilizador serão salvos completamente.

O NSG 3040 tem uma porta Ethernet para controle externo do PC.

Impulso de onda combinada 1, 2/50 8/20 μs (impulso de onda híbrida)
Pulso conforme com a norma IEC/EN 61000-4-5

Parâmetro	Valor
Voltagem de pulso (circuito aberto)	±200 V a 4,4 kV (em passos de 1 V)
Corrente de pulso (curto-circuito)	± 100 A a 2,2 kA
Impedância	2/12 O
Polaridade	positivo / negativo / alternativo
Repetição do pulso	10 s, até 600 s (em passos de 1 s)
Duração do ensaio	1 a 9999 pulsos, contínuos
Sincronização de fase	Asíncrono, síncrono de 0 a 359o (em 1o passos)
Acoplamento	externo / interno

Explosão (EFT) 5/50 ns
Pulso conforme com a norma IEC/EN 61000-4-4

Parâmetro	Valor
Amplitude do pulso	±200 V a 4,8 kV (em passos de 1 V) ‡ circuito aberto ± 100 V a 2,4 kV (sistema de correspondência de 50 O)
Frequência de explosão	100 Hz a 1000 kHz
Polaridade	positivo / negativo / alternativo
Tempo de repetição	1 ms a 4200 s (70 min)
Tempo de explosão	1 μs a 1999 s, pulso único, contínuo
Duração do ensaio	1 s a 1000 h
Sincronização de fase	Asíncrono, síncrono de 0 a 359o (em 1o passos)
Acoplamento	externo / interno

Mergulhos, interrupções e variações
Conforme com a norma IEC/EN 61000-4-11, IEC/EN 61000-4-29

Parâmetro	Valor
Mergulhos, interrupções e variações	A partir da tensão de entrada do EUT para 0 V, 0%
Uvar com variação opcional	Dependendo do modelo (VAR 3005)
Uvar com transformador de passo	0, 40, 70, 80% (INA 650x)
Capacidade máxima de corrente de entrada	500 A (a 230 V)
Horários de mudança	1 a 5 μs (100 O de carga)
Horário do evento	20 μs a 1999 s, de 1 a 300 ciclos ou de 1 a 3 000 1/10 ciclos
Duração do ensaio	1 s a 70 ‰000 min, 1 a 99 ‰999 eventos, contínuo
Tempo de repetição	40 μs a 35 min, 1 a 9999 ciclos
Sincronização de fase	Asíncrono, síncrono de 0 a 359o (em 1o passos)

NSG 3040 - a solução inteligente de 4 kV para aplicações CE
