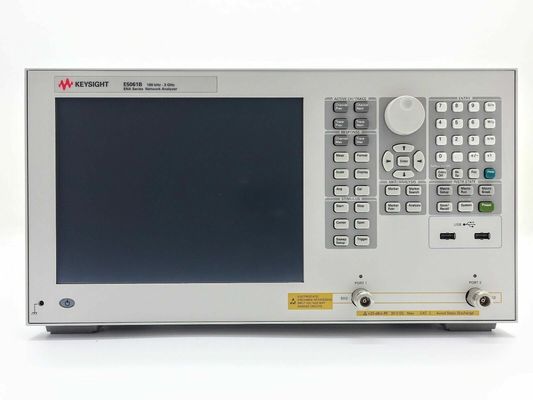

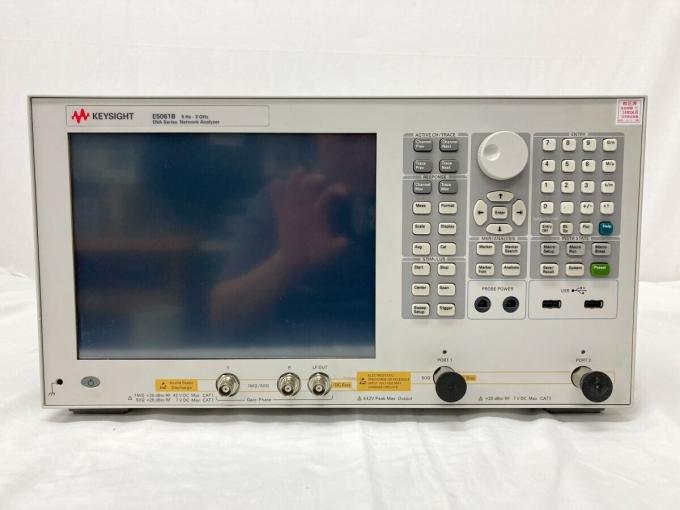

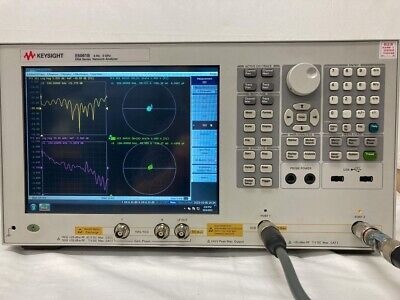

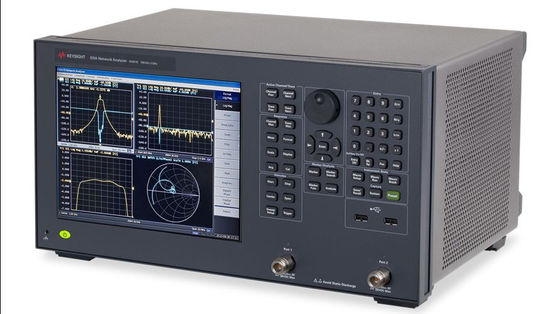

Keysight E5061B ENA Vetor Network Analyzer, 3 GHz

Descrição do Keysight E5061B

Analisador de rede vetorial ENA

O Keysight Technologies, Inc. E5061B é a mais recente adição ao ENA Series Network Analyzer padrão da indústria.O Keysight E5061B 3I5 Network Analyzer pode ser aplicado a uma variedade de componentes eletrônicos e medições de circuitos de baixas a altas frequências.Isto torna o E5061B versátil o suficiente para ser usado em uma série de campos incluindo comunicações sem fio, aeroespacial e de defesa, informática, médica, automotiva e CATV, entre outros.

Visão-chave Analisador de rede vetorial ENAE5061B Características fundamentais

Fonte
Faixa de frequência: de 5 Hz a 3 GHz
Resolução:1mHz
Estabilidade da fonte: ± 7 ppm (5 a 40 °C)
Precisão CW: ± 1 ppm ± 1 mHz

Precisão do nível

(Opção 3L3/3L4/3L5)
± 0,8 dB (a 0 dBm, 50 MHz em termos absolutos)
± 1,0 dB (a 5 Hz a 1,5 GHz, 0 dBm,
em relação a 50 MHz)
± 1,5 dB (de 1,5 GHz a 3 GHz, 0 dBm,
em relação a 50 MHz)

Linealidade de nível
(Opção 3L3/3L4/3L5)
± 0,75 dB (a ¥10 a 10 dBm, 0 dBm)
Referência)

Faixa de potência de saída
(Opção 3L3/3L4/3L5)
¥45 dBm a 10 dBm
Resolução do nível:00,05 dB

Input
Precisão da amplitude absoluta < ± 3 dB
(a 0 dBm)

Transmissão
(Opção 3L3/3L4/3L5)
¥ 85 dB (a 5 Hz a 100 Hz)
¥100 dB (a 100 Hz a 9 kHz)
¥110 dB (a 9 k a 100 kHz)
¥115 dB (a 100 kHz a 3 GHz)

Piso acústico (opção 3L3/3L4/3L5)
Largura de banda de 10 Hz
-90 dBm (100 Hz a 9 kHz)
-100 dBm (9 kHz a 100 kHz)
-105 dBm (100 kHz a 1 MHz)
-110 dBm (1 MHz a 3 GHz)

E5061B-3L5 + 005 Função do analisador de impedância

Parâmetros de impedância:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

Métodos de medição: Porta 1 Reflexão, Porta 2 Reflexão, Porta 1-2 Série-thru, Porta 1-2 Shunt-thru, Gain-phase Series-thru, Gain-phase Shunt-thru

Análise de circuito equivalente: modelo de três componentes (4 modelos: A/B/C/D), modelo de quatro componentes

(1 modelo: E)

Frequência de ensaio: de 5 Hz a 500 MHz/1,5 GHz/3 GHz (porta 1 e 2), de 5 Hz a 30 MHz (porta de ensaio de fase de ganho), resolução de 1 mHz
Potência da fonte CA ((nível de Osc): 45 a + 10 dBm (quando a porta da fonte é terminada com 50 Ω)
Bias de tensão de CC: 0 a ± 40 V (100 mA no máximo) 1 mV de resolução (0 V a ± 10 V), 4 mV de resolução
(10 V a 40 V, -10 V a -40 V), monitor de desvio de corrente contínua disponível (voltagem ou corrente)

E5061BLista de opções
Analisador de rede LF-RF 3L5 com fonte de distorção de CC, de 5 Hz a 3 GHz
1E5 Base de tempo de alta estabilidade
020 Armazenamento de dados padrão
005 Análise da impedância do analisador de rede LF-RF
