Tektronix RSA306B Analisador de Espectro em Tempo Real 9 kHz a 6,2 GHz RSA306B Analisador de Espectro em Tempo Real portátil

Name: Tektronix RSA306B Analisador de Espectro em Tempo Real 9 kHz a 6,2 GHz RSA306B Analisador de Espectro em Tempo Real portátil
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: RSA306B
Availability: InStock

Nome da marca:	Tektronix
Número do modelo:	RSA306B
MOQ:	1 conjunto
preço:	Negociável
Tempo de entrega:	1~3 dias de trabalho
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Estados Unidos

Certificação:

ISO17025

Detalhes da embalagem:

Cartão

Habilidade da fonte:

Em existência

Destacar:

6Analisador de Espectro em Tempo Real de 0

2 GHz

Analisador de Espectro em Tempo Real USB

Descrição do produto

Analista de Espectro em Tempo Real Tektronix RSA306B

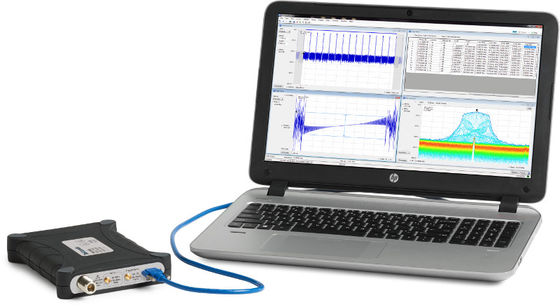

O RSA306B usa o seu PC e o software Tektronix SignalVu-PCTM RF Signal Analysis Software para fornecer análise de espectro em tempo real,Capacidades de captura de transmissão e análise profunda de sinais para sinais de 9 kHz a 6 kHz.2 GHz, tudo em um pacote de baixo custo e altamente portátil ideal para uso em campo, fábrica ou acadêmico.

Principais especificações de desempenho do analisador de espectro em tempo real Tektronix RSA306B

A gama de frequências de 9 kHz a 6,2 GHz abrange uma ampla gama de necessidades de análise
Intervalo de medição de +20 dBm a -160 dBm
Mil-Std 28800 Classe 2 Especificações ambientais, de choque e de vibração para utilização em condições adversas
Esfregões rápidas (2 por segundo) em toda a extensão de 6,2 GHz para detecção rápida de sinais desconhecidos
A largura de banda de aquisição de 40 MHz permite a análise de vetores de banda larga dos padrões modernos
Duração mínima do sinal de 15 μs capturada com 100% de probabilidade de interceptação

Características principais do Analisador de Espectro em Tempo Real Tektronix RSA306B

Capacidade de análise de espectro completo com o software Tektronix SignalVu-PCTM incluído
O desempenho da análise de sinal melhora ao emparelhar o USB RSA306B com computadores hospedeiros mais poderosos
17 monitores de medição de espectro e análise de sinais permitem dezenas de tipos de medição
Os gatilhos de tempo permitem a captura de eventos em larguras de pulso desejadas, ideais para capturar ambientes de teste dinâmicos
Os gatilhos de máscara de frequência facilitam a definição de uma máscara de espectro para capturar eventos ou anomalias de sinal com base em sua frequência e amplitude
O gatilho de densidade DPX permite analisar e medir eventos de RF raros ou indescritíveis definindo uma caixa de medição de espectro baseada na frequência com que o instrumento detecta a potência de RF dentro desta caixa,Ele pode disparar para capturar o sinal
Opções para mapeamento, análise de modulação, suporte a padrões WLAN, LTE e Bluetooth, medições de pulso, reprodução de arquivos gravados, pesquisa de sinal e regulação de frequência/fase
Preconformidade e solução de problemas EMC/EMI - Detectores CISPR, normas predefinidas, linhas de limite, configuração fácil de acessórios, captura do ambiente, análise de falhas e geração de relatórios
O software DataVu-PC permite a gravação multi-unidade em largura de banda variável
Display de espectro/espectrograma em tempo real para minimizar o tempo gasto na caça de transientes e interferências
Interface de programação de aplicativos (API) incluída para ambientes Microsoft Windows e Linux
Motor de instrumentos MATLAB para utilização com a caixa de ferramentas de controlo de instrumentos
Registros de captura de eventos de longo prazo
Garantia de três anos

Aplicações do analisador de espectro em tempo real Tektronix RSA306B

Académicos/educação
Manutenção, instalação e reparação na fábrica ou no campo
Projeto e fabrico com consciência de valor
Caça de interferência

O RSA306B: uma nova classe de instrumentos

O RSA306B oferece análise de espectro completa e análise de sinal profundo a um preço muito atraente.o RSA306B separa a aquisição de sinal da mediçãoA análise, armazenamento e reprodução de dados é realizada no seu computador pessoal, tablet ou laptop.Gerenciar o PC separadamente do hardware de aquisição facilita as atualizações do computador, e minimiza os problemas de gestão de TI.

O RSA306B com SignalVu-PC ofereceMedidas avançadas para campo e laboratório

Vejam o que nunca viram antes: a largura de banda de 40 MHz em tempo realde RSA306B combinado com a potência de processamento de SignalVu-PCmostra-lhe todos os sinais, mesmo até 15 μs de duração quando umA imagem a seguir mostra uma rede WLANTransmissão (verde e laranja), e os sinais estreitos que se repetemO espectrograma é uma sonda de acesso Bluetooth.(parte superior do ecrã) separa claramente estes sinais em tempo paraMostrar qualquer colisão de sinal.

Especificações do analisador de espectro em tempo real Tektronix RSA306B

Todas as especificações são garantidas, salvo indicação em contrário.

Frequênciade Analisador de Espectro em Tempo Real Tektronix RSA306B

Faixa de frequências de entrada de RF de 9 kHz a 6,2 GHz

Precisão de referência de frequência

Precisão inicial na calibração ±3 ppm + envelhecimento (após 20 minutos de aquecimento a 18 °C a 28 °C ambiente)

Precisão, típica ± 20 ppm + envelhecimento (após 20 minutos de aquecimento a -10 °C a 55 °C ambiente)

Envelhecimento, típico ± 3 x 10-6 (1o ano), ± 1 x 10-6/ano posteriormente

Entrada de referência de frequência externa

Faixa de frequência de entrada 10 MHz ± 10 Hz

Faixa de nível de entrada sinusoide -10 dBm a +10 dBm

Impedância 50 Ω

Resolução de frequência do centro

amostras de QI de bloco 1 Hz

amostras de ADC transmitidas em 500 kHz

Amplitude

Impedância de entrada de RF 50 Ω

Input de RF VSWR (típico) ≤ 1.81 (10 MHz a 6200 MHz, nível de referência ≥ +10 dBm)

(Pérdida de retorno equivalente: ≥ 11 dB)

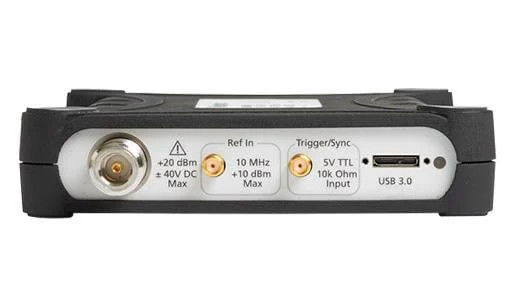

Nível máximo de entrada de RF sem danos

Tensão de CC ± 40 VDC

Nível de referência ≥ ¥10 dBm +23 dBm (contínuo ou pico)

Nível de referência < ¥10 dBm + 15 dBm (contínuo ou máximo)

Nível de funcionamento máximo da entrada de RF

O nível máximo na entrada de RF para o qual o instrumento atenderá às suas especificações de medição.

Frequência central < 22 MHz

(caminho de baixa frequência) +15 dBm

Frequência central ≥ 22 MHz

(Caminho de RF) +20 dBm

Tektronix RSA306B Analisador de Espectro em Tempo Real 9 kHz a 6,2 GHz RSA306B Analisador de Espectro em Tempo Real portátil 1

Tektronix RSA306B Analisador de Espectro em Tempo Real 9 kHz a 6,2 GHz RSA306B Analisador de Espectro em Tempo Real portátil 2

Tektronix RSA306B Analisador de Espectro em Tempo Real 9 kHz a 6,2 GHz RSA306B Analisador de Espectro em Tempo Real portátil 3

Tektronix RSA306B Analisador de Espectro em Tempo Real 9 kHz a 6,2 GHz RSA306B Analisador de Espectro em Tempo Real portátil 4

Tektronix RSA306B Analisador de Espectro em Tempo Real 9 kHz a 6,2 GHz RSA306B Analisador de Espectro em Tempo Real portátil 5
