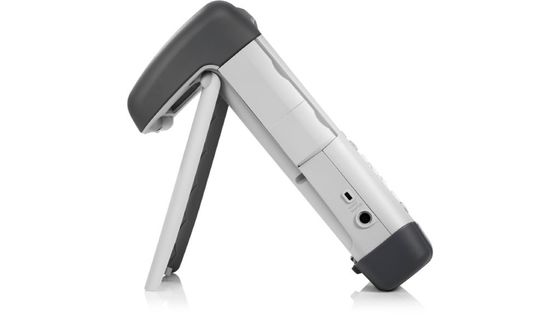

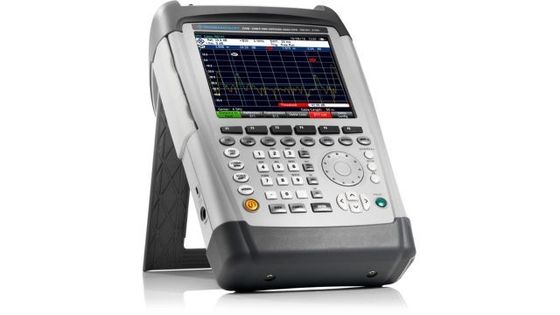

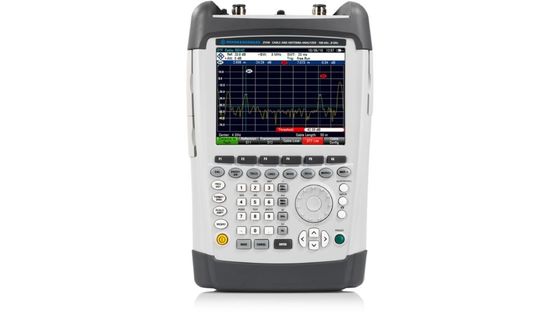

Rohde & Schwarz ZVH4 Analisador de cabo portátil Analisador de antena 2.0 Portos Conector tipo N ZVH4

Nome da marca:	Rohde & Schwarz
Número do modelo:	ZVH
MOQ:	1 conjunto
preço:	Negociável
Tempo de entrega:	1~3 dias de trabalho
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Alemanha

Certificação:

ISO17025

Faixa de frequência:

100 kHz a 3,6 GHz

Potência de saída:

0 dBm a 40 dBm (nominal), em passos de 1 dB

Nível máximo admissível de sinal falso:

+17 dBm (nominal)

Exibição:

6.5" LCD a cores com resolução VGA

Tempo de funcionamento da bateria:

até 3h

Peso:

< 3 kg (6,6 lb)

Detalhes da embalagem:

Cartão

Habilidade da fonte:

Em existência

Destacar:

Rohde & Schwarz ZVH4

Analisador de cabo portátil Rohde & Schwarz ZVH4

Analisador de antenas de conector de tipo N

Descrição do produto

PRINCIPAIS FATOS DO Analisador de cabos portátil Rohde & Schwarz ZVH4

► Faixa de frequência de 100 kHz a 3,6 GHz ou 8 GHz

► Faixa dinâmica de 100 dB (tip.) para medições de isolamento de filtro e antena

► Calibração de fábrica em toda a faixa de frequência

► Fonte de tensão CC integrada (polarização) para componentes ativos, como amplificadores

► Opção de medidor de energia

► Salvamento dos resultados de medição em cartão de memória SD ou cartão de memória USB

► Fácil operação com sequências de teste configuráveis pelo usuário (assistente)

► Bateria de íon de lítio fácil de substituir para até 4,5 horas de operação

► Caixa robusta e à prova de respingos para trabalhos difíceis no campo

► Fácil manuseio devido ao baixo peso (3 kg com bateria) e teclas de função de fácil acesso

BENEFÍCIOS E PRINCIPAIS RECURSOS DO Analisador de cabos portátil Rohde & Schwarz ZVH4

Instalação de sistemas de antenas

► Medições de distância até a falta (DTF)

► Medições de perda de cabo em uma porta

► Medição de reflexão

► Medições de transmissão

► Fonte de tensão CC integrada

► Localização de posição usando receptor GPS

► Calibração de fábrica do R&S®ZVH

Manutenção de sistemas de antenas

► Análise de rede vetorial de duas portas

► Voltímetro vetorial

► Medições de potência de terminação e direcionais

► Análise de pulso com sensores de potência de banda larga

► Medidor de potência do canal interno

► Medições de análise de espectro

► Medições de espectrograma

Operação fácil

► Relatório de teste em apenas algumas etapas usando o

Assistente R&S®ZVH

► Tabelas de canais para configuração de frequência

► Leitura ideal dos resultados de medição em qualquer situação

► Operação em diferentes idiomas

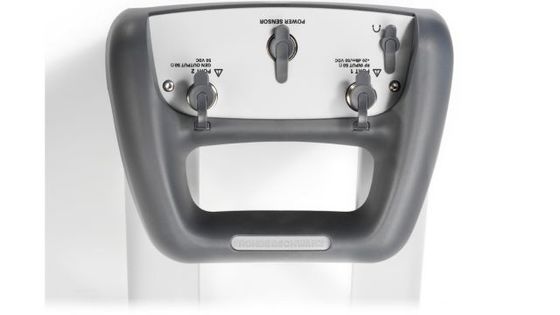

► Conectores de fácil acesso e bem protegidos

Documentação e controle remoto

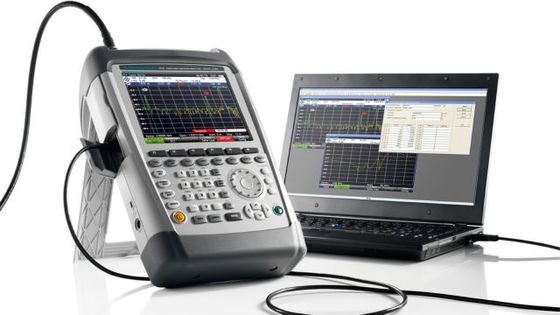

► Software R&S®InstrumentView para documentação

resultados de medição

► Controle remoto via LAN ou USB

Especificações do analisador de cabos portátil Rohde & Schwarz ZVH4

Freqüência

Faixa de frequência	R&S®ZVH4	100kHz a 3,6GHz
Faixa de frequência	R&S®ZVH8	100kHz a 8GHz
Resolução de frequência		1Hz
Frequência de referência, interna
Precisão total de referência		± (tempo desde o último ajuste × taxa de envelhecimento)
Precisão total de referência		+ desvio de temperatura + precisão de calibração
Envelhecimento por ano		±1 × 10-6
Desvio de temperatura	0°C a +50°C¹	±1 × 10-6
Precisão de calibração inicial alcançável		±5 × 10-7
Frequência de referência, com opção de receptor GPS R&S®HA-Z240
Precisão de frequência	GPS ligado, ≥ 1 min após o bloqueio do satélite	±2,5 × 10–8
Precisão de frequência	até 30 minutos após perder o bloqueio do satélite	±5 × 10–8
Frequência de referência, com opção de referência de frequência de precisão R&S®FSH-Z114
Envelhecimento por ano		3,6 × 10–9
Desvio de temperatura	0 °C a + 50 °C	4 × 10–10
Precisão de calibração inicial alcançável		1 × 10–9
Incerteza total de referência	R&S®FSH-Z114 conectado
	≥ 30 s após bloqueio do oscilador	(tempo desde o último ajuste × taxa de envelhecimento) + desvio de temperatura + 3 × precisão de calibração (nominal)
	≥ 2 min após o bloqueio do oscilador	(tempo desde o último ajuste × taxa de envelhecimento) + desvio de temperatura + precisão de calibração

Leitura de frequência
Resolução do marcador		0,1 Hz
Precisão		± (frequência do marcador × precisão de referência) + 10% × largura de banda de medição + ½((fstop–fstart) / (pontos de dados – 1) + 1 Hz)

Medição

Medições individuais		reflexão (S11, S22)
	com opção R&S®ZVH-K39	transmissão (S21,S12)
		perda de cabo de uma porta
		distância até a falha
Assistente de medição
Orienta o usuário através de uma sequência de medições individuais, usa o software R&S®InstrumentView para PC para configurar a sequência de medições, incluindo dicas exibidas na tela; O R&S®InstrumentView também é usado para combinar os resultados da medição em relatórios configuráveis pelo usuário.

Configuração de medição
Potência de saída da porta	controlado via atenuação do gerador de rastreamento	0 dBm a – 40 dBm (nom.), em passos de 1dB
Receber atenuação de RF do caminho		0 dB a 30 dB em passos de 5 dB
Pontos de dados	selecionável	101, 201, 401, 601, 631, 801, 1001, 1201
Largura de banda de medição	faixa	100 Hz a 100 kHz em sequência 1/3
Modos de rastreamento		média de limpeza/gravação, interferência
Modos de rastreamento		supressão
Viés DC
Fonte CC	selecionável	interno ou externo
Porta de saída	selecionável	porta 1 ou 2
Tensão de saída	modo: interno	+12 V a + 32 V em passos de 1 V
Potência máxima de saída	modo: interno
	operadocom bateria	4W
	operadocom rede elétrica CA	10 W
Corrente de saída máxima contínua	modo: interno	500 mA
Acionar
Fonte de gatilho		corrida livre, ascensão externa, queda externa
Nível de gatilho externo		Nível TTL

Medição de reflexão S11, S22
Formatos de resultados		magnitude, VSWR
Magnitude
Faixa		1/2/5/10/20/50/100/120/150 dB, linear 100%
Resolução		0,01dB
ROE
Faixa	selecionável	1 a 1,5, 2, 6, 11, 21 ou 71
Diretividade corrigida	100 kHz ≤ f ≤ 3 GHz	> 43dB (nom.)
	3 GHz < f ≤ 6 GHz	> 37dB (nom.)
	6 GHz < f ≤ 8 GHz	> 31dB (nom.)
Correspondência de porta de teste corrigida	100 kHz ≤ f ≤ 3 GHz	> 40dB (nom.)
	3 GHz < f ≤ 6 GHz	> 37dB (nom.)
	6 GHz < f ≤ 8 GHz	> 30dB (nom.)
Incerteza de medição		veja a figura “Incerteza da medição de reflexão” na página 7

Medição de transmissão S21, S12 (com opção R&S®ZVH-K39)
Formato do resultado		magnitude
Faixa de medição		–120dB a +80dB
Faixa de exibição	selecionável	1/2/5/10/20/50/100/120/150db,
Faixa de exibição	selecionável	linear100%
Resolução		0,01dB
Faixa dinâmica	Atenuação de RF = 5dB, nível do gerador de rastreamento = –10 dBm, RBW = 1 kHz
	100 kHz ≤ f < 300 kHz	> 50 dB (nom.)
	300 kHz ≤ f < 2,5 GHz	> 80 dB, 100 dB (tip.)
	2,5 GHz ≤ f < 6 GHz	> 70 dB, 90 dB (tip.)
	6 GHz ≤ f < 8 GHz	> 50 dB (nom.)
Correspondência de porta de teste		conforme especificado para entrada/saída da porta de teste
Incerteza de medição	método de calibração = alta precisão completa de duas portas	veja a figura “Incerteza da magnitude da transmissão” na página 7

Medição de perda de cabo em uma porta
Formato do resultado		magnitude
Faixa	selecionável	1/2/5/10/20/50/100/120/150dB
Resolução		0,01dB

Análise da distância até a falha
Formatos de resultados		perda de retorno, VSWR (indicação média e máxima)
Perda de retorno
Faixa		1/2/5/10/20/50/100/120/150dB, linear 100%
Resolução		0,01dB
ROE
Faixa	selecionável	1 a 1,5,2,6,11,21ou71
Resolução de falhas em metros		(1,5 × 108 × fator de velocidade/span)
Comprimento máximo do cabo	dependendo da perda do cabo	1500 m (nom.)

Imunidade à interferência
Sinal espúrio máximo permitido	medição = reflexão (S11)/perda de cabo de uma porta/análise de distância até a falha
	Atenuação de RF = 5 dB	+10 dBm (nom.)
	Atenuação de RF = 30 dB	+17 dBm (nom.)

PERGUNTAS FREQUENTES:

1. Você pode enviar o pedido para o Canadá ou Austrália?

Sim, podemos. Enviamos encomendas para todo o mundo.

2. Qual método de entrega e prazo de entrega você usa?

Podemos enviar por EMS, DHL, FedEx, UPS e TNT com números de rastreamento. O prazo de entrega normal é de 4 a 7 dias úteis.

3. Qual é o seu prazo de pagamento?

Pagamento de 100% T/T antes do envio.

4. Como posso fazer qualquer outra pergunta?

Você pode entrar em contato conosco on-line ou deixar mensagens abaixo.
