• Opções de modo de velocidade de estado até 4 Gb/s
• O modo de estado de amostragem quadrado fornece quatro amostras em dois limiares diferentes a partir de um único ponto de sonda
• Configurações de histerese de relógio para o modo de estado
• Modos de sincronização de profundidade de memória total até 10 GHz
• Opções de profundidade de memória de até 400 Mb (400 Mb de tempo de canal completo, 800 Mb de tempo de canal 1⁄2 e 1,6 Gb de tempo de canal 1⁄4)
• Interface desviada para os modos de cronometragem
• Tecnologia de tomografia ocular com incrementos de tomografia de até 5 ps x 5 mV
• 12.5 GHz, zoom de tempo profundo de 256K

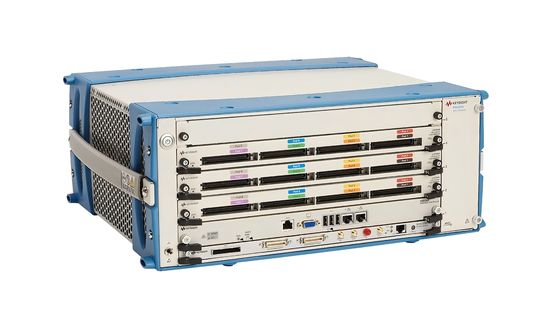

Módulo de análise lógica Keysight U4164A

com opções de modo de estado até 4 Gb/s e de modo de cronometragem até 10 GHz

Descrição do produto

A Keysight Technologies, Inc. U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/sO módulo de analisador lógico U4164A oferece as seguintes capacidades únicas que permitem fazer medições e alcançar níveis de visão não disponíveis com outros analisadores lógicos:

O modo "Quad Sample State" fornece quatro amostras com duas definições de limiar diferentes, a partir de uma ligação de toque único para sinais de dados de alta velocidade no ensaio 1.

¢ dupla amostragem, duplo estado de limiar

A histerese do relógio permite ao utilizador definir um intervalo de histerese em torno do limiar do relógio

Modo de sincronização convencional e de transição 2

¢ Ferramenta de software para o cronograma de desvio

Opção de profundidade de memória de 400 Mb (amostra)

¢ Quatro opções de velocidade correspondentes às taxas de amostragem da taxa de relógio do estado, da taxa de dados e do modo de cronometragem

Aplicações

¢Validação funcional de sistemas de memória e outros sistemas digitais de alta velocidade que operam até 4 Gb/s

¢Debug de hardware e software em sistemas digitais de alta velocidade que operam até 4 Gb/s

¢Insight qualitativo da integridade do sinal no nível do autocarro utilizando a varredura ocular ou a varredura ocular DDR

Características

¢ Captura de estado até 4 Gb/s em 68 canais, 2,5 Gb/s em 136 canais por módulo

¢ Captura fiável de dados sobre aberturas oculares tão pequenas como 100 ps por 100 mV

Zoom de tempo de 12,5 GHz com memória de amostra de 256 K

Profundidade de memória de até 400 M de amostras

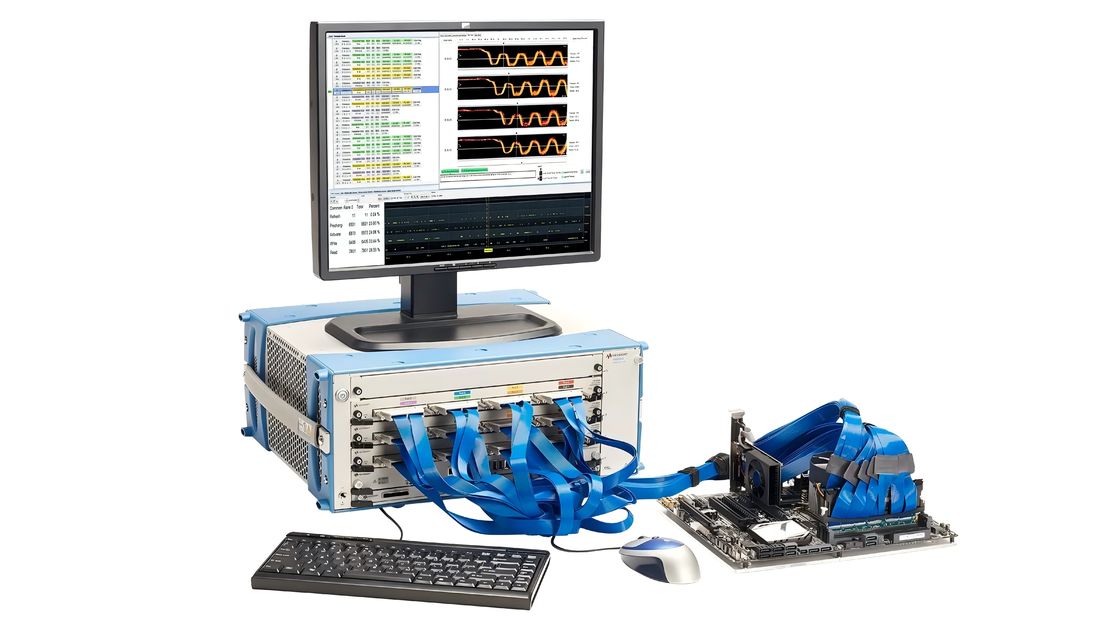

¢ Uma ampla variedade de soluções de sondagem, incluindo BGA, interposto, meio-bus e cabos voadores

¢ Até 10.880 canais num sistema que utiliza multiframe

Valores do utilizador

¢Confiança nas medições do estado com aberturas do olho do sinal tão pequenas como 100 ps por 100 mV

¢ Visualizar rapidamente as informações de integridade do sinal em questão de minutos em todos os autocarros do seu projeto em uma ampla variedade de condições de funcionamento

¢Configurar rapidamente e facilmente medições complexas de DDR e LPDDR

Opções de velocidade de estado de 350 MHz, 700 MHz, 1,4 GHz e 2,5 GHz: Compre o nível de capacidade de captura de velocidade de estado que você precisa agora e atualize à medida que suas necessidades de velocidade de estado aumentam.A opção de velocidade de estado de 5 GHz permite capturar as velocidades mais elevadas (até 4 Gb/s) para sistemas de memória DDR/LPDDR

Modo de dupla amostragem: definir posições e limiares de amostragem separados para as capturas de leitura/gravação DDR/LPDDR para taxas de dados inferiores a 2500 Mb/s a partir de um ponto de sonda

¢Modo de estado de quatro amostras: definir posições e limiares de amostragem separados para leitura/gravação de DDR/LPDDR e captura de borda ascendente/descendente para velocidades de dados superiores a 2500 Mb/s a partir de um ponto de sonda

Histerese do relógio: evitar falsas amostragens em entradas ruidosas do relógio quando os relógios diferenciais se desligam

Modo de sincronização convencional e de transição de um quarto de canal de 10 GHz: Identificar problemas de sincronização em traços profundos com alta resolução da amostra

Opção de profundidade de memória de 400 Mb (amostra): Capture mais atividade do sistema para que você possa depurar problemas complexos quando o sintoma e a causa raiz estão amplamente separados no tempo

Modo de estado de quatro amostras

O modo de estado de quatro amostras permite quatro amostras com duas definições de limiar diferentes a partir de uma ligação de toque único para sinais de dados de alta velocidade em teste.Isto resulta em quatro posições de amostragem únicas a dois limiares únicosConexão de toque único preserva o espaço de roteamento da sonda e minimiza a carga da sonda em sistemas digitais de alta velocidade.5 Gb/s are examples of where single-touch probing enables high-speed trace capture using quad-sample mode to capture read and write DQ (data) at different thresholds with rising and falling edge samples for both read and write data to sample, desencadear e exibir DDR4 e LPDDR4 a velocidades de dados de até 4 Gb/s.

Quando operado no modo de estado de quad-amostragem em todas as cápsulas, a contagem de canais é de 34 canais para um U4164A, 68 canais para dois U4164As ou 102 canais para três módulos U4164A combinados.O modo de estado de quadruplo-amostra só está disponível com a opção U4164A -02G. O modo de estado de quad-amostra pode ser selecionado em uma base por pod-pair, portanto, se você tiver apenas um subconjunto de sinais que exigem o modo de quad-amostra, a contagem de canais pode ser maior.

Histerese do relógio

O módulo U4164A possui uma característica única de histerese do relógio que permite ao utilizador definir um intervalo sobre o limiar do relógio. Using clock hysteresis enables the U4164A clock input in state mode to avoid false sampling on noisy clock inputs that may float to zero volts at the differential clock input to the U4164A when the clock is turned offA histerese do relógio melhora a captura do modo de estado de sistemas em que uma entrada de relógio diferencial se desliga e flutua a zero volts.

O controle de histerese do relógio está dentro do diálogo de limiar para o relógio.Há também uma entrada para a quantidade de configuração de histerese em milivolts em torno do limiar entre 0 e 1 volts.

Aproveite seu analisador lógico e o espaço para poderosa percepção

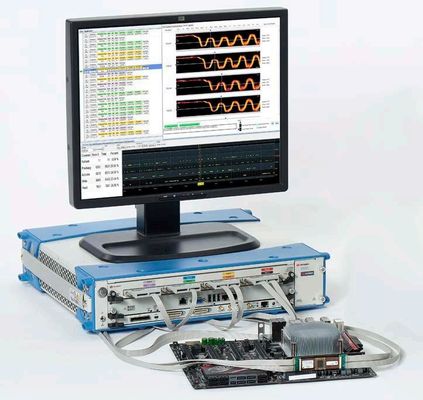

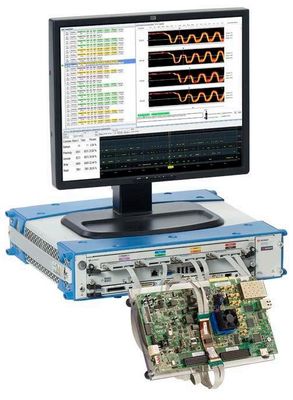

Combine a poderosa análise de desencadeamento e protocolo de um analisador lógico com a visão de integridade do sinal de um escopo para resolver problemas de projeto difíceis.Keysight View Scope permite que você faça facilmente medições relacionadas ao tempo entre os analisadores lógicos Keysight e osciloscópiosO analisador lógico correlacionado com o tempo e as formas de onda do osciloscópio estão integrados num único display de forma de onda do analisador lógico para fácil visualização e análise.Você também pode desencadear o osciloscópio a partir do analisador lógica (ou vice-versa), e desviar automaticamente os dois instrumentos. View Scope permite que você execute as seguintes tarefas de forma mais fácil, rápida e eficaz:

¢ Validação da integridade do sinal

¢Rastrear problemas causados pela integridade do sinal

¢ Validação do correcto funcionamento dos conversores A/D e D/A

¢Validar correctos relacionamentos lógicos e de tempo entre as partes analógicas e digitais de um projeto

Opções deMódulo de análise lógica Keysight U4164A
