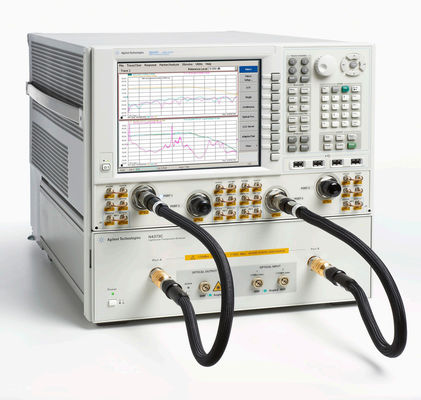

Informações gerais do Agilent N4373CAnalisador de componentes Lightwave

O Analisador de Componentes Lightwave (LCA) N4373C da Agilent oferece uma largura de banda de modulação de 50/67 GHz, o que o torna a escolha ideal para desenvolver e caracterizar componentes eletro-ópticos, para o próximo 40G/10GbE, conforme definido em IEEE802.3ba.

Precisão

Para estes sistemas de transmissão óptica modernos com esquemas de modulação avançados, é fundamental que os componentes eletro-ópticos tenham uma função de transferência S21 muito plana em amplitude e atraso. Este desempenho pode ser alcançado apenas com teste de parâmetro S eletro-óptico fornecido pelo N4373C LCA.

Além disso, é necessária uma caracterização rápida, precisa, repetível e rastreável desses componentes eletro-ópticos, como lasers, moduladores e detectores, para garantir o desempenho em relação à largura de banda de modulação, jitter, ganho e distorção.

Ao otimizar o design elétrico e óptico do N4373C para menor ruído e ondulação, a precisão foi melhorada em mais de um fator de 2, em comparação com seu antecessor, o 86030A 50GHz LCA. Essa maior precisão melhora o rendimento dos testes realizados com o N4373C, estreitando as margens necessárias para passar nos dispositivos testados.

Este design avançado, juntamente com o transmissor e o receptor com temperatura estabilizada, garantem medições repetíveis ao longo de horas sem recalibração.

Solução chave na mão

O N4373C totalmente integrado e pronto para uso ajuda a reduzir o tempo de lançamento no mercado, em comparação com o desenvolvimento demorado de uma configuração feita por você mesmo. Além disso, você obtém um instrumento de teste totalmente especificado, fácil de transferir e confiável. Com especificações garantidas, a Agilent assume a responsabilidade de fornecer resultados de testes precisos e rastreáveis ​​que só podem ser alcançados em uma solução pronta para uso.

Alta produtividade

O N4373C obtém medições rápidas ao incluir o analisador de rede de desempenho E8361/63C. Um novo conceito de calibração exclusivo reduz significativamente o tempo de configuração para no máximo vários minutos, dependendo dos parâmetros de medição selecionados. Isso resulta em aumento de produtividade em P&D ou na área de produção.

Usando os recursos avançados de medição do analisador de rede, todas as características relacionadas ao parâmetro S do dispositivo em teste, como responsividade e frequência de corte de 3 dB, podem ser qualificadas com o novo analisador de componentes Lightwave N4373C de 10 MHz a 40/50/67 GHz.

Analisador de rede

O LCA N4373C é baseado no novo E8361/63C ou no mais novo analisador de rede N5245A com uma interface de usuário idêntica e bem conhecida em todos os analisadores de rede Agilent.

Precisão absoluta da resposta de frequência

• ± 1,2 dB a 50 GHz (típico)
• ± 1,8 dB a 65 GHz (típico)

Precisão relativa da resposta de frequência

• ± 0,8 dB a 50 GHz (típico)
• ± 1,3 dB a 65 GHz (típico)

Piso de ruído

• -60(55) dB(A/W) para medições O/E a 50(65) GHz
• -64(59) dB(W/A) para medições E/O a 50(65) GHz

Software analisador de componentes Lightwave versão 2.3

Com faixa de frequência de modulação de até 67 GHz e excelente precisão, o N4373C suporta teste de parâmetro S de componentes eletro-ópticos para sistemas de transmissão IEEE 802.3ba, bem como aplicações de rádio sobre fibra (RoF) e aeroespacial e de defesa (A&D) no Faixa de frequência de 60 GHz.

O tempo de lançamento no mercado mais rápido pode ser alcançado testando o parâmetro S eletro-óptico com o N4373C e permite que você se concentre no desenvolvimento de seus componentes de alto desempenho.

A configuração rápida e fácil da medição aumenta a produtividade, pois as demoradas etapas de calibração elétrica são automatizadas e a calibração óptica pelo operador não é mais necessária.

Benefícios Adicionais:

• Medições balanceadas agora até 67 GHz (novo)
• Entrada de fonte óptica externa para teste em todos os comprimentos de onda entre 1300 e 1600 nm
• Transmissor interno selecionável de 1310 e 1550 nm para suportar teste de componentes IEEE 802.3ba
• Medidor de potência média integrado para teste rápido de potência do transmissor
• A potência de saída do transmissor óptico selecionável pelo usuário ajuda a se adaptar às condições de teste alvo
• Mais de 10 vezes mais rápido que o 86030A acelera a produtividade

​​Especificações do transmissor e receptordo analisador de componentes Lightwave Agilent N4373C

Informações para pedidos of Analisador de componentes de ondas luminosas Agilent N4373C

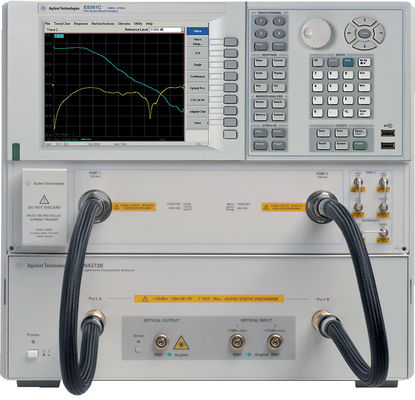

O N4373C consiste em um conjunto de teste óptico e um analisador de rede elétrica conectados mecanicamente. Para proteger seu investimento em analisadores de rede, a Agilent oferece a integração de um PNA já adquirido com o conjunto de testes ópticos listado abaixo.
