Recursos e benefícios

• Medições paramétricas CC de alta resolução com o 370B (resolução até 1 pA ou 2 µV)
• Fonte de alta tensão e corrente com o 371B (até 3.000 V ou 400 A)
• Medições de cursor integradas - ponto, janela e linha de função
• Medições do Sentido Kelvin
• Modo de medição de varredura
• Comparação e média de formas de onda
• Totalmente programável
• Unidade de disquete de 1,44 MB armazena configuração e bitmap de curvas
• Cópia impressa direta com impressora de terceiros

Aplicativos

• Caracterização Paramétrica de Semicondutores
• Análise de falhas
• Geração de planilha de dados
• Teste de Fabricação
• Monitoramento de Processos e Controle de Qualidade
• Inspeção de entrada
• Correspondência de componentes

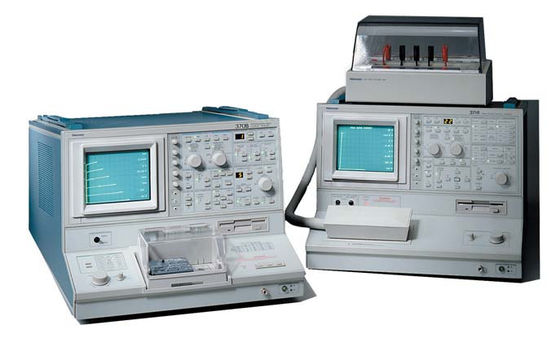

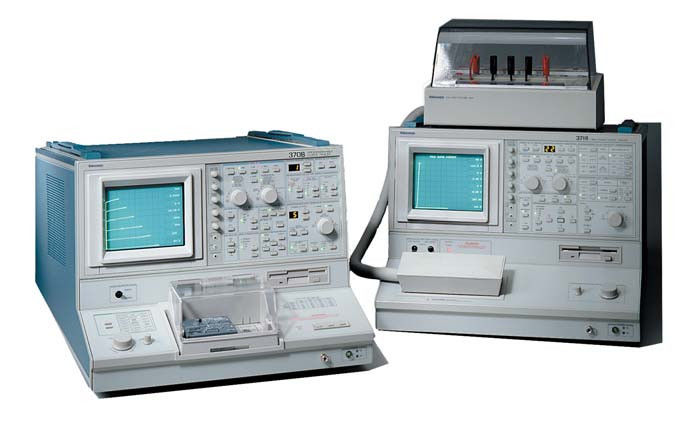

Rastreadores de curva programáveis ​​370B e 371B

Os traçadores de curva Tektronix oferecem potência e versatilidade para testar as características DC de dispositivos semicondutores. Os traçadores de curva 370B e 371B combinam um painel frontal simples de usar, aquisição e display digital e capacidade de programação para atender a uma variedade de necessidades de aplicação.

No laboratório de P&D, os traçadores de curva Tektronix são usados ​​para caracterização de novos projetos, extração de parâmetros SPICE, análise de falhas e geração de planilhas de dados. Nos testes de fabricação, os traçadores de curva Tektronix são usados ​​para verificar a qualidade do dispositivo e monitorar o processo. Eles também são usados ​​para inspeção de entrada para verificar o desempenho do dispositivo, realizar análises de falhas e combinar componentes.

O padrão mundial para traçadores de curvas de alta resolução

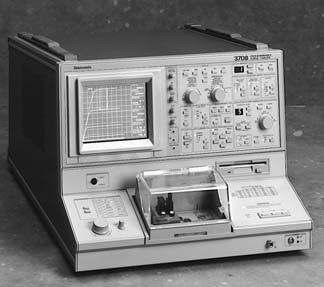

370B

O 370B, o padrão mundial para traçadores de curva de alta resolução, oferece capacidade de fornecimento de até 20 A/2.000 V combinada com resolução de medição de 1 pA e 50 µV. O 370B realiza caracterização paramétrica DC de circuitos integrados, transistores, tiristores, diodos, SCRs, MOSFETs, componentes eletro-ópticos, células solares, relés de estado sólido e outros dispositivos semicondutores. Possui fonte de botão e configuração de medição, facilitando a mudança de um teste para outro.

O líder da indústria em traçadores de curvas de alta potência

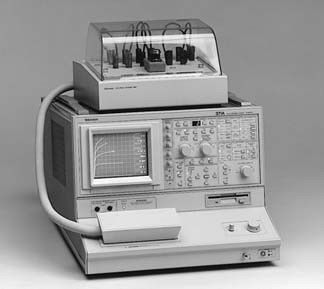

371B

O 371B, líder do setor em traçadores de curvas de alta potência, realiza caracterização paramétrica CC em uma ampla variedade de semicondutores de potência, incluindo tiristores, SCRs, IGBTs e MOSFETs de potência. O modo coletor de alta tensão permite testar as características de desligamento de um dispositivo de até 3.000 volts. O modo coletor pulsado de alta corrente fornece pulsos de corrente de saída superiores a 400 A de pico para testar características ligadas e permite testes de alta potência de até 3.000 watts. No modo de medição de varredura, o 371B constrói automaticamente uma família de curvas enquanto estimula o dispositivo com pulsos de ciclo de trabalho baixo. Com esta capacidade, as curvas de potência podem ser exibidas sem aquecimento excessivo do dispositivo.

Controle Programável Interativo

O controle interativo de todas as medições do 370B e 371B é realizado a partir do painel frontal completo ou pelo GPIB. Cada parâmetro operacional pode ser controlado usando o controlador GPIB. Os drivers LabView das séries 370B e 371B estão disponíveis noTektronix.comsite. Esses drivers possuem muitos dos elementos básicos para criar uma solução de medição personalizada.

Armazenar e recuperar configurações e curvas digitalizadas

Até 80 curvas características digitalizadas podem ser armazenadas em um disquete ou em memória interna não volátil e recuperadas com o toque de um botão. Uma curva ao vivo pode então ser comparada com uma curva previamente armazenada para avaliar o desvio de temperatura ou outras alterações nos parâmetros operacionais. Para ajudar a identificar os dados, até 24 caracteres de texto podem ser usados ​​para rotular ou anotar os dados da curva.

Os parâmetros operacionais podem ser ajustados, armazenados e recuperados usando vários métodos de armazenamento, incluindo a memória do sistema 370B e 371B, a unidade de disquete integrada de 1,44 MB ou enviados externamente através do controlador GPIB.

Cursor Automatizado

O 370B e o 371B oferecem três modos de medição com cursor. O cursor de ponto fornece leitura direta na tela de tensão, corrente, gm ou DC beta em qualquer ponto. O cursor da janela pode ser posicionado entre duas curvas para medir pequenos sinais beta ou gm e também pode ser usado para testes visuais de aprovação/não aprovação. O cursor da linha de função fornece leitura na tela de um valor de inclinação ou interceptação.

Modo de medição de varredura

No modo de medição de varredura, o traçador de curva constrói automaticamente uma família de curvas. O 371B consegue isso com pulsos de baixo ciclo de trabalho. Com esta capacidade, as curvas de potência podem ser exibidas sem aquecimento excessivo do dispositivo.

Impressões diretas em papel

Os dados de saída da curva podem ser enviados diretamente do 370B e 371B para uma impressora térmica Citizen iDP-3240. A impressão pode continuar enquanto o 370B e o 371B executam as próximas tarefas.

Características

Características do traçador de curva 370B

Fornecimento de coletor

Potência de pico disponível

Faixa de 16, 80 e 400 V -0,08, 0,4, 2, 10, 50, 220 W.

Faixa de 2.000 V -0,08, 0,4, 2, 10, 50 W.

Configurações variáveis ​​de alimentação do coletor como% da tensão máxima de pico -0 a 100% em incrementos de 0,1%.

Faixa de compensação de loop (típica) -pelo menos 100 pF.

Gerador de etapas

Precisão

Incremental -1,5%.

Absoluto -Menos de 1,5% da saída total + 3% x configuração STEP AMPLITUDE + 1 mV ou 1 nA.

Faixa de controle de deslocamento -Variável de -10 a +10 vezes STEP AMPLITUDE.

Resolução -Configuração de AMPLITUDE DE PASSO x 1%.

Modo atual

Faixa de amplitude -50 nA a 200 mA em uma sequência 1-2-5 de 21 etapas.

Corrente Máxima -Configuração de 20x STEP AMPLITUDE, configuração de 10x STEP AMPLITUDE quando o controle está definido para 200 mA.

Tensão Máxima -Pelo menos 10 V.

Corrente máxima de deslocamento oposto -AMPLITUDE DE PASSO 10x.

Volts opostos máximos -Menos de 15 V.

Ruído Ripple PlusMenos de 0,5% x AMPLITUDE DE PASSO + 10 nA.

Modo de tensão

Faixa de comutação de amplitude -50 mV a 2 V, numa sequência 1-2-5 de 6 passos.

Tensão Máxima -AMPLITUDE DE PASSO 20x.

Corrente Máxima -Pelo menos 500 mA a 10 V ou menos, pelo menos 200 mA a 15 V, pelo menos 10 mA a 40 V.

Limitação de corrente de curto-circuito -500 mA, +50%, -20%.

Corrente máxima de deslocamento oposto -AMPLITUDE DE PASSO 10x.

Corrente Oposta Máxima -Menos de 20 mA.

Ruído Ripple PlusMenos de 0,5% x AMPLITUDE DE PASSO + 10 mV.

Taxas de etapas -2x frequência de linha (1 x frequência de linha no modo de alimentação do coletor CA). As etapas ocorrem na tensão do coletor 0.

Passos Pulsados ​​-80 µs ou 300 µs de largura, ±10%.

Etapas e polaridade de deslocamento -Corresponde à polaridade de alimentação do coletor quando STEP GENERATOR POLARITY INVERT está desabilitado. Oposto à polaridade de alimentação do coletor quando STEP GENERATOR POLARITY INVERT está selecionado ou a chave CONFIGURATION está definida como BASE COMMON. A configuração BASE COMMON desativa STEP GENERATOR POLARITY INVERT.

Número de etapas -Varia de 0 a 10.

Fornecimento auxiliar

Faixa -De -40 a +40 volts, com resolução de passo de 20 mV.

Precisão (típica) -Dentro de 50 mV + 1,5% da produção total.

Corrente de saída -Pelo menos 100 nA a ±20 V.

Pelo menos 10 mA a ±40 V.

Ruído Ripple PlusMenos de 50 mVpp..

Sistema de deflexão vertical fora da loja

Corrente Coletor/Base

Faixa -1 µA/div a 2 A/div em uma sequência 1-2-5.

O X10 MAG estende a sensibilidade máxima para 100 nA/div (resolução de 1 nA).

Precisão (típica) -Dentro de 2% da leitura do cursor WINDOW + 0,1 x configuração VERT/DIV.

Corrente do Emissor

Faixa -1 nA/div a 2 mA/div em uma sequência 1-2-5 O X10 MAG estende a sensibilidade máxima para 100 pA/div.

Precisão (típica) -Dentro de 2% da leitura do cursor WINDOW + 0,1 x configurações VERT/DIV + 1 nA.

Ruído ou ondulação máxima exibida -Dependendo da configuração de MAX PEAK VOLTS.

Exibição do gerador de etapas

Faixa -1 etapa/divisão.

1 passo/10 divisões com X10 MAG.

10 passos/divisão com STEP MULTI .1x.

Precisão -Dentro de 0,3 divisão.

Deslocamento de exibição (típico)

Faixa -±10 divisões com resolução de 0,1 div.

Precisão -Dentro de 1,5% do deslocamento + 0,1 x configuração VERT/DIV.

Display X10 MAG (típico)

Precisão -Dentro de 1,5% da leitura do cursor da janela + 0,3 x configuração VERT/DIV.

Inversão de exibição (típico)

Precisão -Dentro da configuração 0,1 x VERT/DIV.

Aquisição vertical de armazenamento digital

Conversor A/D

Resolução -10 bits para 10,24 divisões, 100 contagens por divisão.

Máx. Pontos de dados -1024.

Máx. Taxa de amostragem -Frequência da linha x 1024.

Min. Taxa de amostragem -Frequência da linha x 2.

Corrente Coletor/Base

Faixa -1 µA/div a 2 A/div em uma sequência 1-2-5.

O X10 MAG estende a sensibilidade máxima para 100 nA/div (resolução de 1 nA).

Precisão -Dentro de 1,5% da leitura do cursor DOT +0,05 x configuração VERT/DIV.

Corrente do Emissor

Faixa -1 nA/div a 2 mA/div em uma sequência 1-2-5.

O X10 MAG estende a sensibilidade máxima para 100 pA/div (resolução de 1 pA).

Precisão -Dentro de 1,5% da leitura do cursor DOT +0,05 x configuração VERT/DIV + 1 nA.

Exibição do gerador de etapas

Faixa -1 passo/divisão, 1 passo/10 divisões com X10 MAG, 10 passos/divisão com STEP MULTI .1x.

Precisão -Dentro de 0,3 divisão.

Deslocamento de exibição (típico)

Faixa -±10 divisões com resolução de 0,1 div.

Precisão -Dentro de 1,5% do deslocamento + 0,06 x configuração VERT/DIV.

Display X10 MAG (típico)

Precisão -Dentro de 1,5% da leitura do cursor da janela + 0,3 x configuração VERT/DIV.

Inversão de exibição (típico)

Precisão -Dentro da configuração 0,04 x VERT/DIV.

Sistema de deflexão horizontal fora da loja

Volts do coletor

Faixa -50 nV/div a 500 V/div em uma sequência 1-2-5.

O X10 MAG estende a sensibilidade máxima para 5 mV/div (resolução de 50 µV).

Precisão (típica) -Dentro de 2% da leitura do cursor WINDOW + 0,1 x configuração HORIZ/DIV.

Volts de base/emissor

Faixa -50 mV a 5 V/div em uma sequência 1-2-5.

O X10 MAG estende a sensibilidade máxima para 5 mV/div (resolução de 50 µV).

Precisão (típica) -Dentro de 2% da leitura do cursor WINDOW + 0,1 x configuração HORIZ/DIV.

Exibição do gerador de etapas

Faixa -1 passo/divisão, 1 passo/divisão com X10 MAG, 10 passos/divisão com STEP MULTI .1x.

Precisão -Dentro de 0,3 divisão.

Deslocamento de exibição

Faixa -±10 divisões em passos de divisão de 0,1.

Precisão -Dentro de 1,5% do deslocamento +0,1 x configuração HORIZ/DIV.

Visor X10 MAG

Precisão -Dentro de 1,5% da leitura do cursor da janela + 0,3 x configuração HORIZ/DIV.

Inversão de exibição

Precisão -Dentro da configuração 0,1 x HORIZ/DIV.

Aquisição horizontal de armazenamento digital

Conversor A/D

Resolução -10 bits para 10,24 divisões, 100 contagens por divisão.

Máx. Pontos de dados -1024.

Máx. Taxa de amostragem -Frequência da linha x 1024.

Min. Taxa de amostragem -Frequência da linha x 2.

Volts do coletor

Faixa -50 mV/div a 500 V/div em uma sequência 1-2-5.

O X10 MAG estende a sensibilidade máxima para 5 mV/div (resolução de 50 µV).

Precisão -Dentro de 1,5% da leitura do cursor DOT + 0,05 x configuração HORZ/DIV.

Modos de aquisição

Normal, Envelope e Médio. O envelope é vertical ou horizontal. Média é uma média móvel com peso de 1/16.

Segurança

Padrões atendidos -UL3111-1, CAN/CSA C22.2 NÃO. 1010.1, EN 61010-1 com segunda alteração.

Características do traçador de curva 371B

Fornecimento de coletor

Modos (polaridades positivas e negativas para ambos os modos) -Alta corrente: pulsos de 250 µs com pico máximo de 30 V.

Alta tensão: Onda senoidal totalmente retificada com pico máximo de 3.000 V.

Modos de polaridade -NPN+.

PNP-.

Faixa de fornecimento de coletor variável -Variável continuamente de 0% a 100% em incrementos de 0,1%.

Compensação de Looping (modo de alta tensão) -A capacitância parasita entre o terminal do coletor e o terra é compensada até um máximo de 100 pF.

Taxa de repetição de fornecimento do coletor pulsado -

3 kW: 1/4 (0,25 x) frequência de linha.

300 W: 1/2 (0,5 x) frequência de linha.

Largura de pulso (meia amplitude) -250 µs ±10% (mais de 30% da alimentação do coletor).

Disjuntores -Tanto as fontes de alta tensão quanto as de alta corrente possuem disjuntores que operam de forma independente. O disjuntor de saída de alta corrente abre automaticamente em condição de sobrecorrente. Ambos os disjuntores podem ser operados manualmente.

Gerador de etapas

Faixa de controle de deslocamento -Variável de 0 a 10 vezes configuração STEP/OFFSET AMPLITUDE. Porém, 0 a 5 vezes quando STEP/OFFSET AMPLITUDE for 5 V ou 2 A.

Número de etapas -0 a 10. Porém, 0 a 5 quando STEP/OFFSET.

Polaridade do passo -Positivo, Negativo.

Taxa de passos -

Pulso:

3 kW: 1/4 (0,25x) da frequência da linha, 300 W: 1/2 (0,5X) da frequência da linha.

Escada:

300 W, 3 W, 300 mW, 30 mW: 2x a frequência da linha.

Modo atual

Faixa de amplitude

Etapa normal -1 µA a 2 mA na sequência 1-2-5. MODO DE ALTA TENSÃO DE ALIMENTAÇÃO DO COLETOR (30 W/3 W e 300 mW/30 mW).

Passo Pulsado1 mA a 2 A na sequência 1-2-5. MODO DE ALTA CORRENTE DE ALIMENTAÇÃO DO COLETOR (3 kW/300 W).

Corrente Máxima -20 x amplitude do passo, exceto 10 vezes a AMPLITUDE DO PASSO/OFFSET quando o controle é definido como 2 A por passo.

Tensão Máxima -12V ±30%.

Precisão: Pelo menos 5 V.

Ruído Ripple PlusDentro de 1% da AMPLITUDE DO PASSO + 10 nA.

Modo de tensão

Faixa de amplitude de passo -200 mV a 5 V na sequência 1-2-5.

Limitação de corrente de curto-circuito -100 mA +50%, -20%.

Tensão Máxima -AMPLITUDE DE 10 x PASSOS, com configuração de 5 V.

20 x AMPLITUDE DE PASSO, exceto configuração de 5 V.

Ruído Ripple PlusDentro de 1% da AMPLITUDE DO PASSO + 10 mV.

Sistema de Deflexão Vertical

Faixa de corrente do coletor (lc)

Potência de pico de 3 kW -1 A/DIV a 50 A/DIV.

Potência de pico de 300 W -500 mA/DIV a 5 A/DIV.

Potência de pico de 30 W -100 µA/DIV a 5 mA/DIV.

Potência de pico de 3 W -10 µA/DIV a 500 µA/DIV.

Potência de pico de 0,3 W -10 µA/DIV a 500 µA/DIV.

Potência de pico de 0,03 W -1 µA/DIV a 50 µA/DIV.

Precisão da corrente do coletor (lc) -Dentro de 0,1 DIV para as linhas da gratícula vertical.

Precisão do cursor da corrente do coletor (lc) -Dentro de 1,5% da leitura +0,1 DIV da configuração CURRENT/DIV.

Sistema de deflexão horizontal

Faixa de Volts de Alimentação do Coletor (Vce)

3 kW, 300 W de potência de pico -100 mV/DIV a 5 V/DIV em uma sequência 1-2-5.

30 W, 3 W de potência de pico -50 V/DIV a 500 V/DIV em uma sequência 1-2-5.

300 mW, potência de pico de 30 mW -5 V/DIV a 50 V/DIV em uma sequência 1-2-5.

Faixa de Volts do Gerador de Passo (Vbe) -100 mV/DIV a 5 V/DIV em uma sequência 1-2-5.

Precisão de Volts do Gerador de Passo (Vbe) -Dentro de 0,1 DIV de gratículas horizontais.

Aquisição de armazenamento digital

Conversor A/D

Resolução -10 bits para divisão de 1024, 100 pontos por divisão.

Tolerância -Dentro de ±2 contagens.

Máx. Ponto de dados -1024.

Máx. Taxa de amostragem -1024 x frequência de linha.

Min. Taxa de amostragem -1/8 x frequência de linha.

Segurança

Padrões atendidos -UL3111-1, CAN/CSA C22.2 NÃO. 1010.1, EN 61010-1 com segunda alteração.
