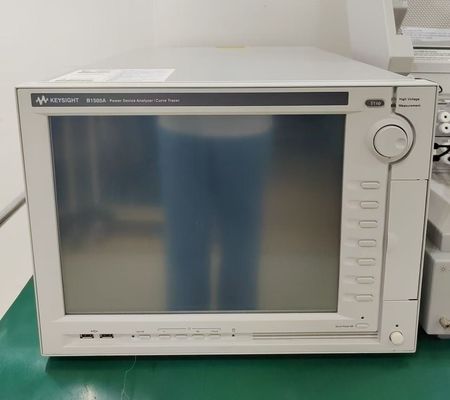

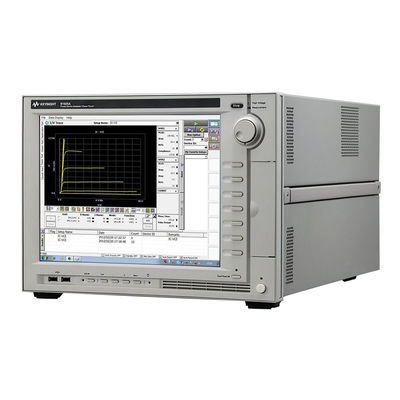

Keysight (Agilent) B1505A Analisador de dispositivo de potência / rastreador de curvas

Descrição doAtividade de visão de chave (Agilent)

The Agilent B1505A Power Device Analyzer / Curve Tracer is the only single box solution available today with the capability to characterize high power devices from the sub-picoamp level up to 3000 volts and 40 ampsEsta capacidade abrange a avaliação de novos dispositivos de energia utilizando materiais de lacuna de banda larga, como o carburo de silício (SiC) ou o nitruro de gálio (GaN).O B1505A tem módulos separados que suportam alta corrente (HCSMU) e alta tensão (HVSMU)O B1505A também suporta uma SMU de alta potência (até 1 A/200 V) e uma unidade de medição de capacidade de multi-frequência (até 5 MHz).A sua construção modular de dez ranhuras permite-lhe configurar o B1505A exatamente como quiser.

O ambiente de software B1505A permite que os utilizadores verifiquem as características do dispositivo e detectem falhas do dispositivo com a facilidade de um rastreador de curvas.O B1505A suporta o controle de botão rotativo da variável de varredura independente para avaliação intuitiva e em tempo real de parâmetros como a tensão de rupturaAs informações e dados de configuração de medição podem ser armazenados automaticamente na unidade de disco rígido integrada do B1505A e transferidos para pen drive de memória USB, bem como para outros dispositivos de armazenamento portáteis.Também é fácil imprimir dados gráficos de medição e copiá-los e colar em relatórios quando os resultados da análise são resumidos.

Uma solução adequada de luminárias de ensaio é extremamente importante, tanto para assegurar a segurança (devido às altas tensões e correntes utilizadas) como para suportar a grande variedade de tipos de pacotes de dispositivos de potência.Uma limitação anterior dos traçadores de curvas era que alguns dispositivos de potência não podiam ser avaliados devido ao seu tamanhoNo entanto, o equipamento de teste do B1505A pode aceitar uma grande variedade de dispositivos, como MOSFETs de potência, diodos e IGBTs,com uma largura não superior a 30 mm,Além disso, o mecanismo de bloqueio incorporado do dispositivo de ensaio garante que as altas tensões e correntes possam ser aplicadas aos dispositivos de ensaio de forma segura.

A Agilent pode fornecer um kit de conversão que permita aos usuários B1500A existentes converter seu mainframe B1500A em um mainframe B1505A.Isso permite que os usuários atuais do B1500A expandam as capacidades de medição de tensão e corrente de seu instrumento sem precisar comprar um novo instrumento.

Microsoft e Windows são marcas registradas dos EUA da Microsoft Corp.

Características doAtividade de visão de chave (Agilent)

• 3000 V/40 Um instrumento com capacidades tanto de rastreador de curvas como de analisador

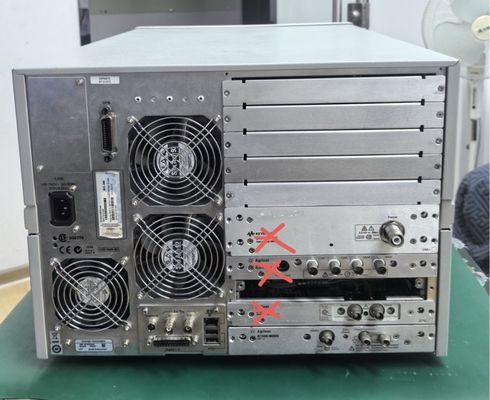

• Configuração flexível com dez slots de módulos para módulos HPSMU, HVSMU, HCSMU e MFCMU
• Medição segura e precisa dos dispositivos de alimentação (tanto em wafer como em embalagem).Instalação de teste de alta potência opcional suporta uma ampla gama de tipos de pacotes e adaptador de teste disponível emula as saídas do rastreador de curvas Tektronix para aplicações legadas
• Análise de dados offline e desenvolvimento de testes de aplicações através do software Desktop EasyEXPERT

Lista de opções paraAtividade de visão de chave (Agilent)

Especificações e atributosAtividade de visão de chave (Agilent)

Capacidades de abastecimento

• SMU de alta tensão pode fornecer 1500V a 8 mA ou 3000 V a 4 mA (impulsado ou CC); largura de pulso de 500 μs a 2 s
• SMU de alta corrente pode fornecer 20 A a 20 V (Pulsado) e 1 A a 40 V (DC); largura de pulso de 50 μs a 1 ms
• Utilizando o adaptador SMU duplo de alta corrente, a gama de abastecimento pode ser ampliada para 40 A a 20 V (Pulsado) e 2 A a 40 V (DC)
