O Agilent E4362A é um módulo de potência de corrente contínua do simulador de painel solar de 600W que simula as características de saída de um painel solar.O E4362A é principalmente uma fonte de corrente com capacidade de saída muito baixaOferece mudanças rápidas da curva IV, permitindo-lhe simular com precisão a saída de diferentes painéis solares sob várias condições ambientais (ex. temperatura, idade, eclipse, rotação, etc.).O E4360 dá-lhe a flexibilidade de operá-lo de duas maneiras:

•Inserir os quatro parâmetros operacionais principais (Voc, Isc, Vmp, Imp) necessários para que o SAS crie internamente uma curva IV de um painel solar
•Descarregar uma tabela definida pelo utilizador para a curva IV do painel solar

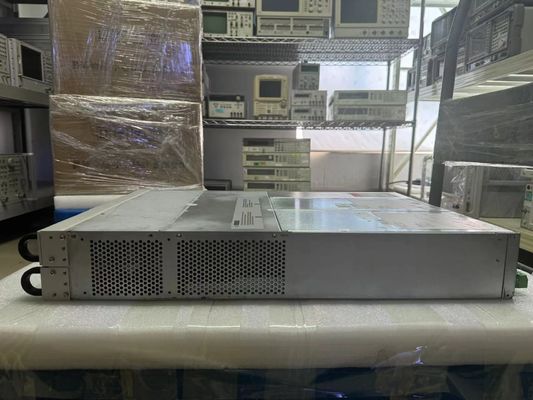

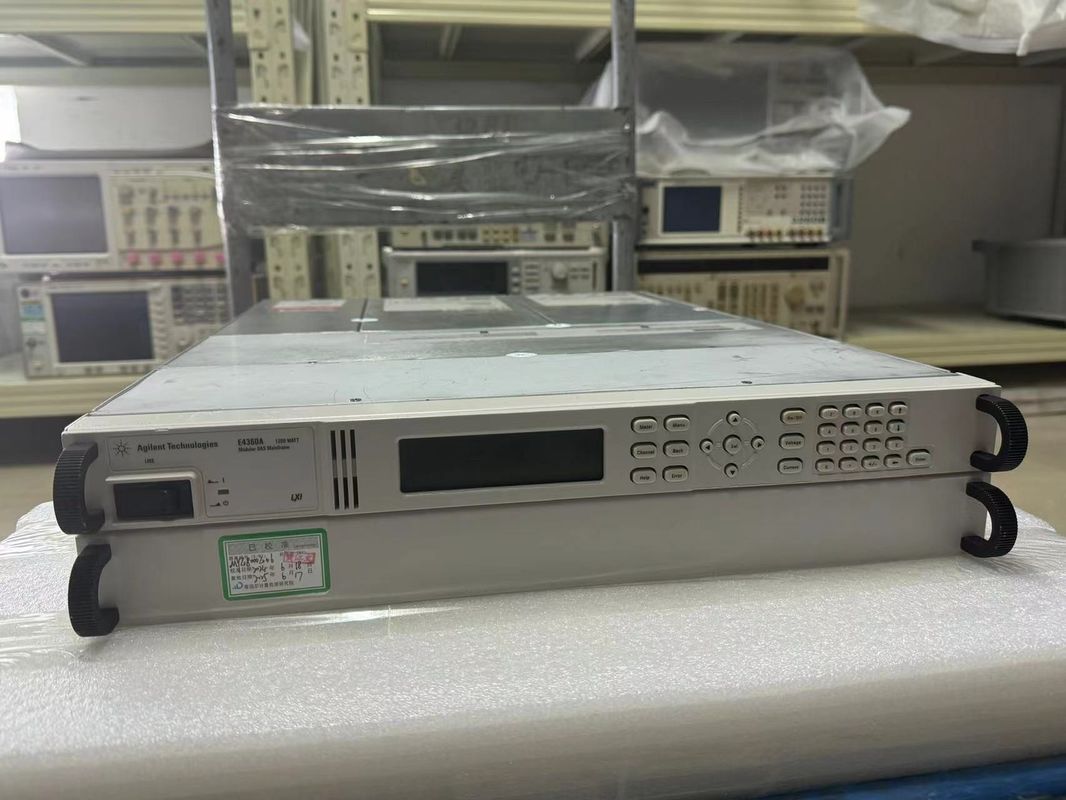

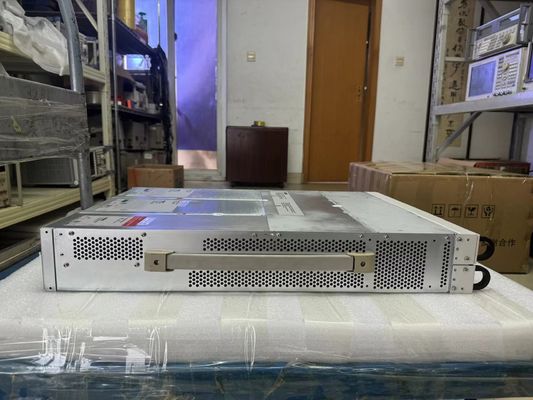

Este módulo funciona com o Agilent E4360A Modular Solar Array Simulator (SAS) Mainframe que pode conter até dois módulos e economiza espaço no rack com seu tamanho de 2U.e as interfaces GPIB são padrão.

Para simplificar o desenvolvimento de software de sistema de teste, o pacote de software 14360A System Control Tool é fornecido gratuitamente com cada mainframe E4360A SAS.Este software simplifica a programação e controlo de vários SASsPermite uma única chamada de função para configurar e controlar até 100 saídas E4360 num sistema SAS.

As características e especificações incluem:

• Simulação precisa de qualquer tipo de painel solar
• Potência de saída elevada ≤ 600 W por saída
• Mudança rápida da curva IV-V e tempo de mudança de recuperação rápido
• Fácil de simular condições ambientais
• Interfaces LAN, USB e GPIB padrão
• Compatibilidade total com as especificações da classe C LXI
• Disponível sistema personalizado de chave na mão ou instrumentos individuais
• Aceita até 2 módulos da série E4360 (os módulos são encomendados separadamente)
• Oferece interfaces LAN, USB e GPIB padrão
• Potência total de saída máxima (= soma da potência total de saída do módulo)
  • 1200 W quando operado a partir de 200-240 VAC de entrada
  • 600 W quando operado a partir de uma entrada de 100-120 VAC
• Características da resposta de protecção
  • Entrada INH: 5 μs a partir da recepção do inibidor até ao início da desligação
  • Falha nas saídas acopladas: < 10 μs desde a recepção da falha até ao início da desligação
• Mãos de CA
  • Funções nominais de entrada: 100/120/220/240 VAC; 50/60/400 Hz
  • Faixa de entrada: 86 VAC 264 VAC
  • Consumo de energia: 2000 VA (o computador central tem correção do fator de potência)
  • Nivel de picos da linha AC: 1 kV típico
  • Potência máxima de entrada: 2000 VA, 2000 W
  • Fusão: 15 A/250 VAC (Agilent p/n 2110-0054)
  • 100/120 VAC Nota: Os circuitos da rede de corrente alternada de 100-120 VAC nominais não podem fornecer corrente suficiente para alimentar o mainframe E4360A quando dois módulos de saída estão instalados.Os circuitos internos limitarão a corrente de saída dos módulos à metade da sua potência nominal.Para um único módulo instalado, a corrente de saída total estará disponível a 100-120 VAC nominais
• Estados salváveis
  • Localizações de memória: 2 (0 e 1)
  • Estado pré-armazenado: 0
• Tempo de processamento do comando: = 1 ms a partir da recepção do comando até ao início da alteração de saída
• Características da resposta de protecção
  • Entrada INH: 5 μs a partir da recepção do inibidor até ao início da desligação
  • Falha nas saídas acopladas:
• Capacidades de interface
  • GPIB: SCPI - 1993, interface compatível com o IEEE 488.2
  • Conformidade LXI: Classe C
  • USB 2.0: Requer a versão M da biblioteca Agilent IO.010,01 e acima, ou 14,0 e acima
  • 10/100 LAN: Requer a versão L da biblioteca Agilent IO.010,01 e acima, ou 14,0 e acima
  • Servidor Web integrado: Requer Internet Explorer 5+ ou Netscape 6.2+
• Condições ambientais
  • Ambiente de funcionamento: utilização interior, categoria de instalação II (para entrada de CA), grau de poluição 2
  • Intervalo de temperatura: 0°C a 55°C (a corrente é reduzida em 1% por °C acima de 40°C de temperatura ambiente)
  • Umidade relativa: até 95%
  • Altitude: até 2000 metros
  • Temperatura de armazenagem: -30°C a 70°C
  • Declaração LED: Todos os LEDs utilizados neste produto são LEDs de classe 1 de acordo com a IEC 825-1
