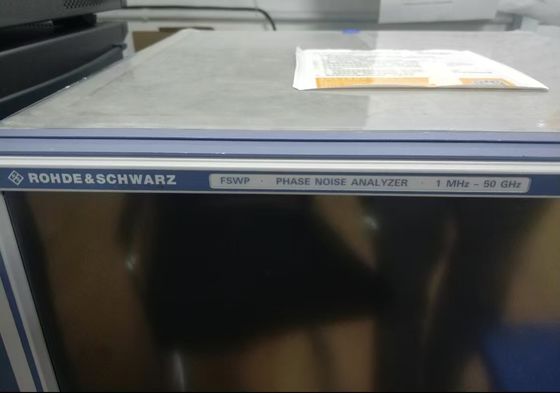

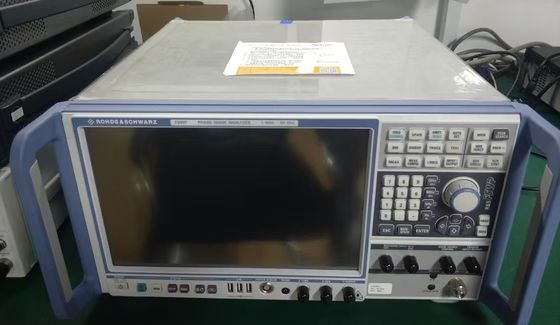

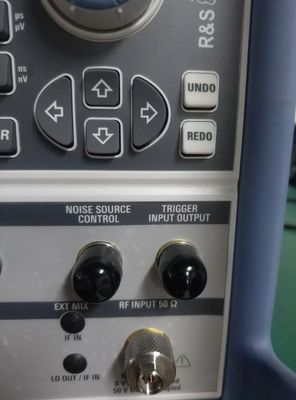

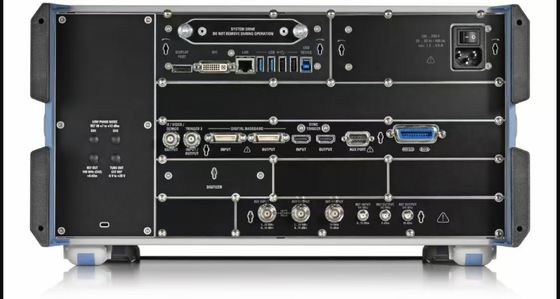

Rohde e Schwarz FSWP50 Analisador de ruído de fase de 1 MHz a 50 GHz Testado em condições de trabalho

Descrição do analisador de ruído de fase FSWP50

O analisador de ruído de fase R&S®FSWP e o testador VCO são muito sensíveis graças a fontes internas de ruído extremamente baixas e à correlação cruzada.Pode medir o ruído de fase e o ruído de amplitude em segundos em fontes altamente estáveis, como as de aplicações de radar- opções adicionais, tais como medições de sinal pulsado,A caracterização do ruído residual de fase (incluindo o ruído pulsado) e a análise integrada de sinal e espectro de ponta tornam o R&S®FSWP um instrumento de ensaio único.

Graças ao seu processamento de sinais totalmente digital, o FSWP R&S realiza medições complexas com o toque de um botão e possui uma operação intuitiva com ecrã táctil.Pode medir rápida e facilmente o ruído de fase de fontes pulsadas, bem como o ruído de fase residual em condições pulsadasO FSWP R&S é, por conseguinte, ideal para aplicações aeroespaciais, de defesa e automotivas, por exemplo, para fabricantes de componentes de radar e sintetizadores.O R&S FSWP é também ideal para medir COV, na investigação e desenvolvimento e, graças à sua elevada velocidade de medição, também na produção.

Modelos disponíveis:

R&S FSWP8

R&S FSWP26

R&S FSWP50

Informações fundamentais
■ Analisador de sinal e espectro de ponta e testador de ruído de fase numa caixa
■ Correlação cruzada para a medição paralela de ruído de grande amplitude e fase de alta sensibilidade, mesmo em sinais pulsados
■ Faixa de frequências de 1 MHz a 50 GHz, 325 GHz com misturadores externos
■ Fonte interna para medição do ruído de fase residual em sinais pulsados
■ Registrador SCPI para simplificar a geração de códigos

Principais características

■ Ampla gama dinâmica graças a um baixo nível de ruído de ¥156 dBm (1 Hz) (sem cancelamento de ruído e pré-amplificador) e a um alto TOI de tipicamente 25 dBm,< 0,3 dB até a frequência de 8 GHz ¢ Ruído de fase de ¢140 dBc (1 Hz) a 1 GHz (100 kHz de desvio) ¢ largura de banda de análise do sinal de 320 MHz ¢ Aplicações de medição interna opcionais para

■ Medições de pulso (R&S®FSWP-K6)

■ Análise de sinais vetoriais, para análise de portadores únicos modulados digitalmente (R&S®FSWP-K70)

■ Análise de modulação de portadores únicos modulados analógicamente (AM, FM, φM) (R&S®FSWP-K7)

■ Medições dos valores de ruído (R&S®FSWP-K30)

Especificações para a fonte interna de corrente contínua Tensão de alimentação 0 V a 16 V Max. carga de corrente 2000 mA Tensão de regulação de 10 V a +28 V Max. carga de corrente 20 mA Caracterização completa de VCO Ao pressionar um botão,O R&S®FSWP mede todos os parâmetros necessários para caracterizar um VCO:

■ Frequência versus tensão

■ Ajuste da inclinação em relação à tensão

■ Potência de saída versus tensão

■ Drenagem de corrente versus tensão

O analisador de ruído de fase R&S®FSWP e o testador VCO são a solução de ensaio ideal para aplicações de radar e no desenvolvimento e fabrico de sintetizadores, OCXOs, DROs e VCOs.Pode ser facilmente configurado para atender à aplicação necessáriaO oscilador local interno de baixo ruído do instrumento permite medir a maioria dos sintetizadores e osciladores disponíveis no mercado sem qualquer opção adicional.Para aplicações de gama alta, o R&S®FSWP pode ser equipado com um segundo caminho de recepção, o que permite a correlação cruzada e, dependendo do número de correlações utilizadas, aumenta a sensibilidade ­ em até 25 dB.As excelentes fontes internas do analisador e sua arquitetura em grande parte digital tornam-no mais rápido do que os sistemas de teste que digitalizam o sinal após o detector de fase.Além disso, o R&S®FSWP mede o ruído de fase de fontes pulsadas e o ruído de fase residual de componentes individuais (também pulsados) ao pressionar um botão.Pode utilizar a fonte interna, bem como uma fonte externa, se os utilizadores possuírem.g. um oscilador muito adequado. Isto só era possível anteriormente com sistemas dispendiosos e complexos que utilizavam fontes externas, divisores e modificadores de fase.É também um analisador de sinal e espectro completoUm analisador de espectro ajuda os utilizadores a determinar, por exemplo, se o sinal desejado está disponível..Uma olhada no espectro e, em seguida, com as medições de ruído de fase - nenhum problema.
