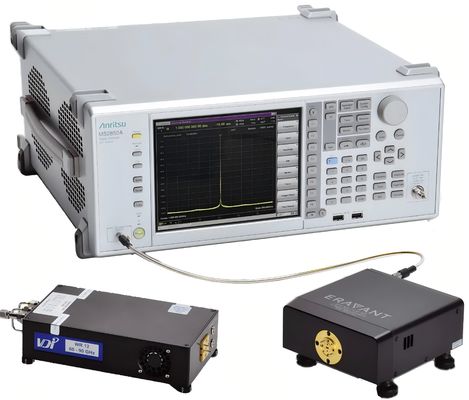

Descrição do analisador de sinal MS2850A

O analisador de sinal MS2850A é um analisador de espectro/analisador de sinal com uma largura de banda de análise máxima de 1 GHz e uma faixa de frequências de 9 kHz a 32 GHz ou 44,5 GHz.Tem uma largura de banda de análise que suporta medições de comunicações de banda larga, como as comunicações móveis 5G e os equipamentos de radiodifusão por satélite, que fornecem uma cobertura total das bandas de ondas sub-6 GHz até as bandas de ondas milimétricas de 28 GHz/39 GHz.Este analisador de sinal de banco ajuda a reduzir os custos de desenvolvimento e produção para equipamentos de comunicação, melhorando a eficiência.

A função de analisador de sinal pode capturar até 24 segundos (a 100 MHz) usando a grande memória de 32 GB.Os dados de sinal digitalizados podem ser analisados com ferramentas gerais de EDA para uma investigação e desenvolvimento eficientes em normas de próxima geração antes do lançamento de novas normasAlém disso, a adição da opção PCIe/ISB3.0 para transferência de alta velocidade de grandes dados capturados ajuda a uma investigação e desenvolvimento eficientes, reduzindo os tempos de transferência de dados.

Largura de banda de análise de 1 GHz
A largura de banda de análise de 1 GHz suporta bandas mais largas para sistemas de comunicações de microondas e ondas milimétricas, como os satélites móveis e de radiodifusão 5G.

A função de analisador de sinal usando análise FFT (transformação de Fourier rápida) suporta exibições de espectro, exibições de espectrogramas e aplicações em que a frequência e a fase mudam com o tempo.Além disso,, as faixas de frequência necessárias para as medições 5G são cobertas e a avaliação de sinais multicarrier tudo-em-um é suportada pelo software de medição 5G.

Largura de banda de análise:
255 MHz (padrão)
510 MHz (opcional), 1 GHz (opcional)

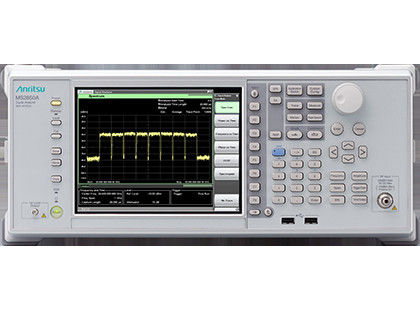

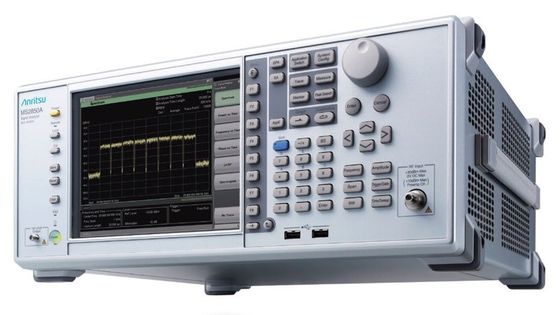

Espectro de oito portadores de largura de banda de 100 MHz na frequência central de 29 GHz

Excelente desempenho de plano

O desempenho da amplitude e da planitude de fase*1com uma largura de banda de análise de 1 GHz superior à de outros analisadores de sinal*2Com este desempenho, o MS2850A suporta medições de amplitude e fase de alta precisão para cada portadora em sistemas de comunicações de banda larga, como 5G móvel,desempenhar um papel fundamental na melhoria da qualidade dos equipamentos de radiocomunicações.

Frequência central: 28 GHz, a frequência central ± 500 MHz
Características de frequência na faixa: ±1,2 dB (nom.)
Linearidade de fase na banda: 5 graus p-p (nom.)

*1: Estimado como Características de Frequência na Banda e Linearidade de Fase na Banda nas especificações da Anritsu
*2: Teste Anritsu em Maio de 2017

Largo intervalo dinâmico
ADC elevado*3Nível de corte
Ampla faixa dinâmica de medição diferente da DANL*4

O MS2850A tem um elevado nível de recorte ADC numa largura de banda de análise de 1 GHz. Este desempenho pode ser utilizado para obter uma diferença mais ampla do DANL,que aumenta ao inserir o nível de entrada de sinal real e ao inserir um sinal de banda larga quando se utiliza um atenuadorEste desempenho de ampla faixa dinâmica ajuda a obter valores EVM mais precisos na medição de sinais 5G.a faixa dinâmica medida na diferença entre o nível de corte do ADC e o DANL é melhor que 140 dB (ref.).

Frequência central: 28 GHz
Nível de corte do ADC: 0 dBm*5(CW)
DANL: -142 dBm/Hz*5
Intervalo dinâmico: 142 dB (ref.)

*3: Conversor analógico para digital
*4: Nível de ruído médio exibido
*5: meas. significa valor medido na fase de concepção, mas não garantido

Alta SFDR (spurious free dynamic range)
-70 dBc a 1 GHz Largura de banda de análise

O MS2850A suprime a geração espúria devido ao ADC na largura de banda de análise de 1 GHz, garantindo uma ampla faixa dinâmica de medição na análise de sinal de banda larga.

SFDR
800 MHz ≤ Frequência < 4,2 GHz: -60 dBc (nom.)
4.2 GHz ≤ Frequência ≤ 44,5 GHz: -70 dBc (nom.)

Características do analisador de sinal MS2850A

Para sistemas de comunicação de banda larga e multicarrier de próxima geração, como os satélites móveis e de radiodifusão 5G

• O software de medição integrado 5G apoia o desenvolvimento e a produção eficientes
  • Cobertura 5G NR/V5G (sub-6 GHz/mmWave) tudo em um
  • Alto desempenho do EVM devido à ampla gama dinâmica (EVM: < 1%)
  • Optimização do intervalo dinâmico com um botão na medição do EVM
  • Análise de lote multicarrier (todo de uma só vez)
  • Medição da diferença de amplitude/fase/tempo para cada portador
• Largura de banda máxima de análise: 1 GHz
• Excelente desempenho em termos de amplitude e planitude de fase
• Medição de ampla gama dinâmica: > 140 dB
• Captura a longo prazo utilizando grande memória
• Com conector PCIe/USB3.0
  • Transferência de dados capturados para PC externo a uma velocidade superior a 1000BASE-T

Funções do analisador de sinal MS2850A

• Faixa de frequências: 9 kHz a 32 GHz/44,5 GHz
• Largura de banda de análise: 255 MHz (padrão), 510 MHz (opcional), 1 GHz (opcional)
• Funções instaladas em série: Analisador de espectro, Analisador de sinal (função de análise FFT), bypass do preselector de microondas, ligação do sensor de energia USB
• Opções: pré-amplificador, distorção harmônica secundária baixa, função de redução de ruído (NFR), interface externa para transferência de dados de alta velocidade PCIe/USB3.0
• Aplicações de medição (opções): Software de medição FDD/TDD 5G, Software de medição FDD/TDD avançado LTE, Função de medição de ruído de fase, Função de medição de números de ruído, etc.
