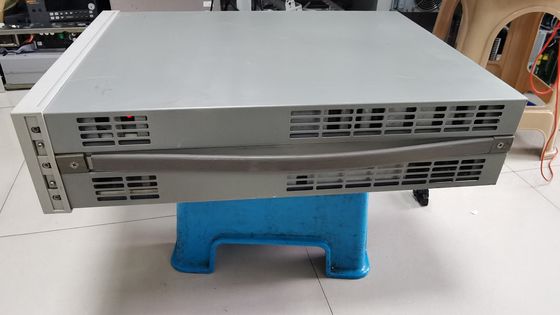

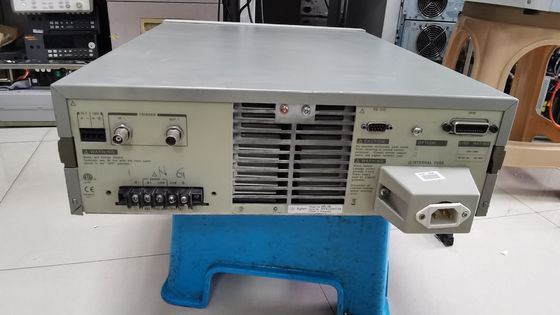

O Agilent 6813B é ideal para aplicações como testes de alimentação, testes de UPS, ATE de aviônica, testes de equipamentos e dispositivos corrigidos pelo fator de potência.Configuração é feita fácil com a interface gráfica do usuárioO Agilent 6813B fornece uma solução completa de medição de energia AC e DC com recursos extensos para proteger DUTs valiosos.

Economize espaço num banco de laboratório ou num rack de teste com este instrumento flexível.osciloscópio, analisador harmônico, gerador de forma de onda arbitrária e analisador de potência todos em um dispositivo.Um segundo analisador de potência opcional está disponível, que podem ser utilizados independentemente da fonte ou para medições com dois nós, tais como ensaios de eficiência de entrada/saída da fonte de alimentação.


Classificações de produção

• Potência: 1750 VA
• Voltagem rms: 300 V
• Corrente rms: 13 A
• Corrente máxima repetitiva e não repetitiva: 80 A
• Faixa de frequência de saída CC; 45 Hz a 1 kHz

Ripple & Noise (20 kHz a 10 MHz)

• -60 dB (em relação à escala total)

Regulamento da linha e da carga

• Regulação da linha (% da escala total): 0,1%
• Regulação da carga (% da escala total): 0,5%

Precisão de medição

• Voltagem (35 - 100 Hz): 0,03% + 100 mV
• Tensão de CC: 0,05% + 150 mV
• Rms. Corrente (45 - 100 Hz)

  o Alto alcance: 0,05% + 10mA

  o Baixo alcance: 0,05% + 1,5 mA
• Potência (VA) (45 - 100 Hz)

  o Alto alcance: 0,1% + 1,5VA + 12 mVA/V

  o Baixo intervalo: 0,1% + 1,5VA + 1,2 mVA/V

Lista de opções para 6813B

Especificações e atributos para o 6813B(Fornecimentos de energia em corrente contínua)
