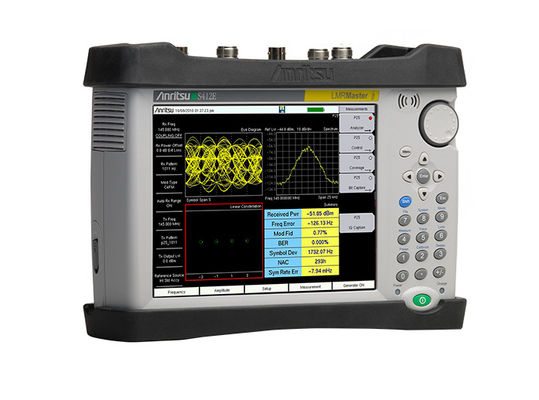

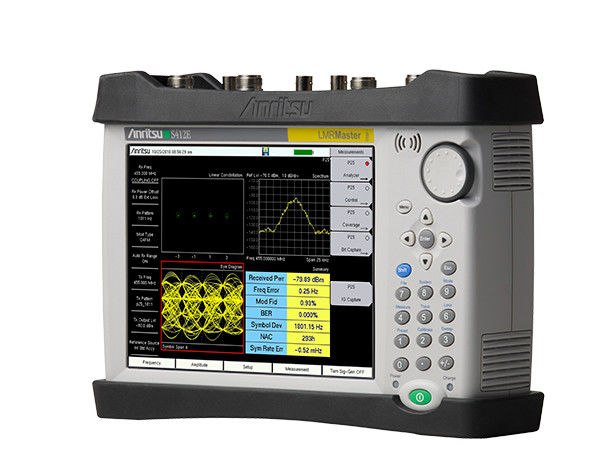

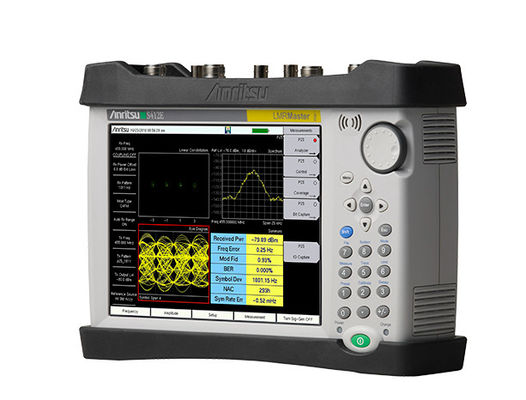

Anritsu S412E LMR Master Land Mobile Radio Modulation Analyzer opcional a 6 GHz

Analisador de modulação de rádio móvel terrestre, gerador de sinal, analisador de espectro e analisador de rede vetorial

O LMR Master S412E é a solução de segunda geração da Anritsu para a instalação e manutenção de sistemas de segurança pública.Esta solução combina um analisador de espectro/receptor de alto desempenho com o mais avançado analisador de rede vetorial portátil (VNA) do mundoInclui também um analisador CW/P25 (Fase 1 e Fase 2), DMR (MotoTRBOTM), TETRA, NXDNTM e PTC-ITCR mais PTC-ACSES e gerador de sinal com potência interna ajustável de 0 dBm a 130 dBm.

Este instrumento é ideal para técnicos e engenheiros de rádio móvel terrestre (LMR) e de rádio móvel profissional (PMR) envolvidos no teste de campo do desempenho de RF do NBFM, P25, P25 Fase 2 (TDMA),DMR (MotoTRBO), TETRA, NXDN, dPMR e FDD & TDD LTE para sistemas de rádio comerciais, de segurança pública, marítimos e de infraestrutura crítica.Também oferece suporte aos sistemas de controlo positivo dos comboios da classe 1 dos EUA e dos comboios de passageiros, ao rádio de controlo de comboios interoperável (ITCR) e ao sistema avançado civil de controlo da velocidade (ACSES).Para os operadores ferroviários que utilizam sistemas GSM-R, o LMR Master pode ser configurado com medições GSM/GPRS/EDGE.

O modelo base vem equipado com um VNA e analisador de espectro, além de suporte para análise e teste de sistemas de rádio FM de banda estreita, incluindo mapeamento de cobertura do RSSI, transmissor SINAD,e transmissor THDO suporte opcional para padrões de rádio móvel terrestre digital, incluindo P25 (TIA-102.CAAA-C), P25 Fase 2 (TIA-102.CCAA), ETSI DMR Nível 2 (MotoTRBO), ETSI TETRA, NXDN, dPMR e PTC, está disponível.Um receptor GPS opcional permite o suporte ao mapeamento de cobertura (marcado em tela sensível ao toque quando em ambientes fechados), GPS-tagged outdoor) de sistemas de rádio móvel terrestre analógicos e digitais.Também oferece opções para análise over-the-air de FDD-LTE para sistemas de segurança pública de banda larga e análise de WiMAX (Fixed IEEE 802.16d e Mobile IEEE 802.16e) para sistemas de backhaul entre instalações. O instrumento pode também estar equipado com um gravador de espectrogramas,Analisador de interferências com suporte para o InterferenceHunterTM MA2700A portátil, scanner de canal programável, medidor de potência de RF externo de alta precisão (incluindo sensores terminais e em linha), domínio de distância para análise de cabos e um voltímetro vetorial.

O VNA de alto desempenho de 500 kHz a 1600 MHz pode ser usado para varrer cabos e sistemas de antena.Medidas de distância-falha de reflectometria de domínio de frequência (FDR) são usadas para caracterizar sistemas de antenaAs medições de distância-falha podem facilmente detectar ligações deficientes, contaminação, cabos danificados e penetração de água.Tanto o VNA como o analisador de espectro podem ser opcionalmente estendidos para cobrir até 6 GHzA rejeição de interferência de RF patenteada permite medições precisas e repetíveis na presença de atividade de RF de alto nível.

O VNA do LMR Master S412E oferece um excelente desempenho de faixa dinâmica de transmissão (> 100 dB) que pode ser usado para visualizar e ajustar o desempenho de RF de dispositivos de RF críticos, incluindo filtros,duplexers, combinadores de transmissores, multi-acopladores de receptores e amplificadores montados em torre.As medições (em domínio de frequência ou de tempo) são rapidamente exibidas e atualizadas com a velocidade de varredura rápida de 850 μs/ponto do S412EO display é variável de 2 a 4001 pontos de dados, permitindo a máxima flexibilidade para configurações personalizadas.A exibição também pode ser definida para emular um Anritsu Site Master.

Esta solução tem uma excelente DANL de -152 dBm (RBW = 10 Hz, Atten = 0 dB, f < 2,4 GHz) combinada com uma interceptação de terceira ordem de mais de +16 dBm.Isto torna este instrumento ideal para a identificação e localização de sinais de baixo nível que podem interferir com os sistemas de rádio móvel terrestre, mesmo na presença de fortes transmissores próximos.O LMR Master S412E vem de série com um ruído de fase baixa líder no setor (< -100 dBc/Hz típico @ 10 kHz offset) que permite a medição precisa do NBFM, P25, NXDN e máscaras de emissão DMR.

A opção de medidor de potência de alta precisão fornece medições RMS verdadeiras usando sensores externos, incluindo sensores em linha.É a solução ideal para fazer medições precisas de ambos os sinais CW e moduladosAs medições de potência canalizadas podem ser feitas com o medidor de potência interno, e a opção de scanner de canal fornece aos utilizadores uma forma conveniente de escanear até 20 canais.

O LMR Master S412E inclui um software de análise de dados, uma mala macia, uma bateria recarregável, uma fonte de alimentação AC/DC,Adaptador de isqueiro de cigarros para automóveis de 12 V e um guia completo do utilizador.

Característicasdo Anritsu S412E LMR Master Land Mobile Radio Modulation Analyzer

• Analisadores de sinal LMR com mapeamento de cobertura: P25, P25 Fase 2, DMR (MotoTRBOTM), TETRA, NXDN, dPMR, PTC-ITCR, PTC-ACSES, NBFM, FDD e TDD LTE
• Analisadores de sinal de banda larga: LTE, WiMAX
• Analisador de interferências com mapeamento de interferências e suporte para o MA2700A Handheld Interference Hunter
• Analisador de Espectro: 9 kHz ∼ 1,6 GHz, opcional até 6 GHz
• Analisador de cabo e de antena: 500 kHz ∼ 1,6 GHz, opcional até 6 GHz
• Perda de retorno, VSWR, perda de inserção, S11 / S21, DTF
• Caça PIM
• Medidor de potência interno, sensor de potência externo opcional
• Design portátil, acionado por bateria
• Peso inferior a 7 kg (incluindo bateria)
• Design robusto e comprovado em campo usando a plataforma de hardware de 9a geração da Anritsu
• Display de tela sensível ao toque de cor visível à luz do dia
• Imunidade superior às interferências de RF
• Controle remoto via Ethernet
• Garantia padrão de três anos (garantia da bateria de um ano)

Aplicaçãodo Anritsu S412E LMR Master Land Mobile Radio Modulation Analyzer

• Análise e mapeamento de campo da fase 1, fase 2 (TDMA), NXDNTM, ETSI DMR, MotoTRBOTM, ETSI TETRA, dPMR,e US PTC - análise integrada portátil de sistemas de rádio móveis ou de torre para a segurança pública, Governo, Comércio, Ferrovias, Intersite Backhaul e Infraestrutura Crítica
• Opções de medição GSM/GPRS/EDGE e FDD e TDD LTE
• Análise de espectro e teste de análise de interferência - A melhor faixa dinâmica da indústria, piso de ruído e TOI permitem análise e sinais de baixo nível mesmo na presença de fortes fontes de RF próximas
• Análise de rede vetorial e teste de domínio de distância para cabos, antenas e conectores - permite a medição e gravação / documentação de sinais refletidos e transmitidos em Log Mag, VSWR, Phase,Retardo de grupo, Diagrama de Smith, Impedância real e imaginária - velocidade de varredura rápida de 850 μsec/ponto
• Medição da distância de falha usando a reflectometria de domínio de frequência
• Medição da perda de retorno com directividade de 42 dB - Medição da perda de inserção com intervalo dinâmico > 100 dB
• A máscara de emissão do BW ocupado e do analisador de espectro permite testes instantâneos de conformidade
• Medições de interferências de baixo nível, mesmo na presença de fontes próximas fortes
• Ensaios de conformidade de BW ocupado e máscara de emissões
• Análise de FM de banda estreita com função de varredura automática para identificar a frequência de transmissores desconhecidos, mapeamento de cobertura interna e externa do RSSI e do transmissor SINAD
• Medidas de potência de RF de sinais CW e de sinais modulados
• Suporta o mapeamento da cobertura interna e externa de sistemas de rádio analógicos e digitais - não é necessário PC durante a medição!

O analisador NBFM incluído mede de forma rápida e precisa a potência de portadora, a frequência de portadora, o erro de frequência, o desvio de frequência FM, a taxa de modulação, o SINAD, o THD, a largura de banda ocupada e a CTCSS/DCS/DTMF decodificada.NBFM Medidas de mapeamento de cobertura RSSI SINAD transmitido e SINAD de áudio do rádio do usuário, e etiqueta o valor gravado com as coordenadas GPS e altitude.

P25 / P25 Fase 2, DMR (MotoTRBOTM), TETRA, NXDNTM, dPMR, e US PTC Measurements Analyzer Signal (Measurements vary by Analyzer Mode): Potência recebida, erro de frequência, fidelidade de modulação,Magnitude do vetor de erro, Desvio do símbolo, NAC e BER para 1011 Hz (P25) ou 1031 Hz P25 Fase 2 / NXDN / ETSI DMR e padrões de teste pseudorandom O.153/V.52.e medição BER/MER (taxa de erro da mensagem) a partir do tráfego do canal de controloConstellação linear ou tradicional, histograma, decodificação hexadecimal do canal de controlo P25 e NXDN, perfil de rampa de potência TDMA no modo P25 Fase 2, exibição de resumo TETRA para parâmetros de ligação descendente.

P25 / P25 Fase 2, DMR (MotoTRBOTM), TETRA, NXDNTM, dPMR, e US PTC Coverage Measurements:O LMR Master S412E suporta o mapeamento digital de cobertura de rádio com anotação da potência recebida e BER para padrões de teste de 1011/1031 Hz, e padrões de ensaio O.153/V.52, estimativa do BER a partir do tráfego de voz, and BER/MER (message error rate) measurement from control channel traffic along with GPS tagging of data (location and time) enables system performance and coverage analysis without requiring transmitters to be taken offlineCom o melhor receptor da indústria, o LMR Master pode medir com precisão o BER e a fidelidade de modulação até níveis realistas de sinal de -110 dBm.BER e Modulação Fidelidade ou EVM mapas de cobertura fornecer confiança de que as comunicações serão possíveis, mesmo com interferência local ou efeitos multi-pistaO mapeamento pode ser feito tanto em ambientes interiores (utilizando a marcação por ecrã táctil) como ao ar livre (utilizando a marcação por GPS).O mapeamento de cobertura gera arquivos em formato CSV delimitado por guias e formato KML padrão da indústria que são diretamente gravados na memória USB para manutenção de registros, análise e mapeamento offline.

Lista de opções do S412E
