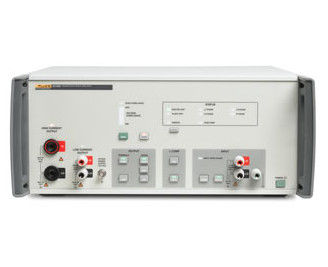

O amplificador de transcondutividade Fluke Calibration 52120A fornece corrente contínua de até 100 amperios e corrente ac de até 120 amperios, com precisões de até 140 ppm.000 amperios. Três 52120A conectados em paralelo podem produzir até 360 amperes.

Características fundamentaisde um amplificador de transcondutividade Fluke 52120A

• Saída de alta corrente: Pode fornecer até 100 A de corrente contínua e 120 A de corrente AC. Ao utilizar bobinas de acessórios, pode gerar 3000 A ou 6000 A de corrente.pode produzir até 360 A.

• Calibração de alta precisão: A precisão pode atingir até 140 ppm, garantindo a calibração precisa de vários dispositivos de carga de trabalho de alta corrente, incluindo medidores de potência e energia, medidores de pinça e transformadores de corrente.

• Ampla faixa de frequências: A gama de frequências é de CC a 10 kHz, satisfazendo os requisitos de calibração de diferentes frequências.

• Modos de funcionamento múltiplos: Suporta a operação paralela de 2 ou 3 amplificadores até 360 A numa única fase, ou até 10 amplificadores e 1200 A em modo autônomo.Comunicação perfeita com o padrão de potência elétrica Fluke Calibração 6105A ou 6100B para melhorar a precisão.

52120A prestação a vista

• Precisão do amplificador líder na indústria:

• - 140 ppm ac (usado com 61XXA padrão de potência elétrica)

• - 350 ppm ac (utilizado com calibrador dc/lf

• - 160 ppm dc (utilizado com calibrador dc/lf)

• Frequência: CC a 10 kHz

• Voltagem de carga (conformidade): 4,5 V @ 120 A

• Capacidade de accionamento indutivo: carga de 1 mH

• Intervalos de saída: 2 A, 20 A, 120 A

• Intervalos de entrada: 2 V ou 200 mA F.S. para os intervalos de 2 A e 20 A, 1,2 V ou 120 mA F.S. para o intervalo de 120 A

• Função paralela: circuito fechado com 61XXX, 2 ou 3 amplificadores, até 360 A numa única fase

• Função paralela: Função independente, até 10 amplificadores, até 1200 A numa única fase

• bobinas acessórias: bobina de 25 voltas suporta 3000 A, bobina de 50 voltas suporta 6000 A

• Comunicação de controlo com as normas de potência elétrica 6105A/6100B

• Operação remota do GPIB

Especificações técnicas

• Intervalos de entrada e saída: As faixas de corrente de entrada são 200 mA, 200 mA, 120 mA (100 mA DC) e as faixas de tensão de entrada são 2 V, 2 V, 1,2 V (1,0 V DC).com ganhos correntes de 10, 100, 1000, e transcondutâncias de 1, 10, 100 Siemens.

• Voltagem de saída e isolamento: A tensão de conformidade de saída é de 4,5 Vrms (6,4 Vp). O isolamento de saída do terminal de corrente para a terra é de 600 Vrms, 850 Vp, CC até 850 Hz.

• Outros parâmetros: A temperatura de funcionamento é de 5 °C a 35 °C e a gama de temperaturas de calibração é de 16 °C a 30 °C. O tempo de aquecimento é de 1 hora, o consumo de energia é inferior a 1500 VA,e o peso é de 25 kg.

Normas de concepção e conformidade

Projetado em conformidade com a norma EN 61010-1:2010, CAN/CSA 22.2 n.o 61010.1 - 04, ANSI/UL 61010 - 1:2004, e EN 61326 - 1:2006, com marcação CE e certificação CSA.
