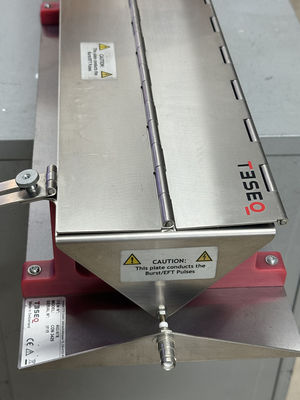

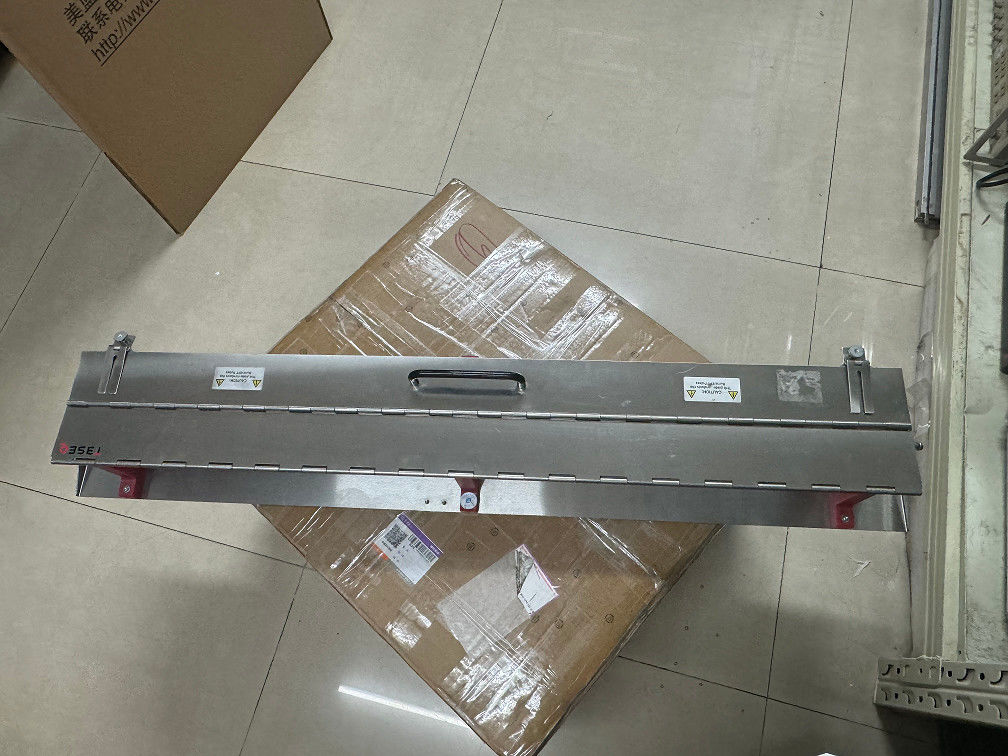

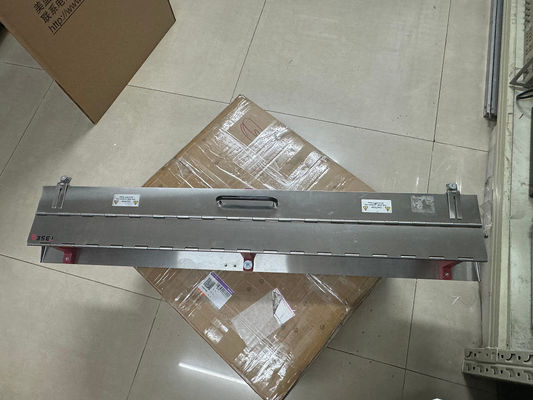

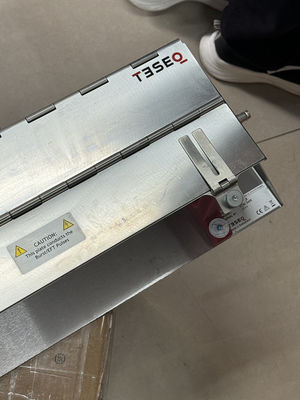

Principais especificações doTeseq CDN 3425 Grampos de acoplamento capacitivos

• Utilizado principalmente para acoplar pulsos de burst/EFT a linhas de dados, pode também ser utilizado para linhas de rede onde não há CDN disponível, tais como linhas de alta corrente superiores a 200 A.

• Concebido para testes de imunidade realizados de acordo com a norma EN 61000-4-6 e outras normas EMC.

• Injecta sinais de perturbação de RF em cabos (por exemplo, linhas de energia, linhas de dados) sem contato galvânico.

Intervalo de frequência:150 kHz a 230 MHz (abrange os requisitos típicos do ensaio de imunidade).

Capacidade de acoplagem:acoplagem capacitiva através de um projeto de pinça: 100 pF a 200 pF (dependendo da geometria e da configuração do cabo).

Impedância: Impedância nominal de 150 Ω (coincide com as configurações de ensaio padrão para a imunidade RF).

Tensão/corrente máxima de ensaio: Até 200 V RMS (dependendo da configuração do ensaio e das orientações de segurança).

Corrente de manuseio compatível com níveis de ensaio EMC típicos.

Projeto mecânico:Agreguador ajustável para cabos de até 30 mm de diâmetro.

Construção robusta, com habitação blindada para interferência externa mínima.

Conectores: Entrada: BNC ou tipo N (entrada de RF do amplificador).

Saída: acoplamento direto ao cabo em ensaio.

Compatibilidade: Funciona com amplificadores de RF e sistemas de ensaio (por exemplo, série Teseq NSG 3000 ou equivalente).

Usado em testes EMC de automóveis, eletrônicos industriais e de consumo.

Conformidade com as normas:cumprem as especificações da EN 61000-4-6, IEC 61000-4-6 e CISPR para a imunidade conduzida.

Aplicações típicas deTeseq CDN 3425 Grampos de acoplamento capacitivos

• Testes de imunidade de dispositivos elétricos/eletrônicos contra perturbações conduzidas por RF.

• Ensaios EMC de pré-conformidade e de plena conformidade em laboratórios ou ambientes de produção.

• Ensaios de componentes automotivos (por exemplo, ISO 11452-4).

AcessóriosdeTeseq CDN 3425 Grampos de acoplamento capacitivos

• Kit de calibração opcional INA 3425, tal como especificado na IEC 61000 - 4 - 4 Ed 3.0 (2012).

• Cobertura de segurança INA 3825 opcional com função de bloqueio, que pode ser ligada a geradores da série NSG 3000.

Características técnicasdeTeseq CDN 3425 Grampos de acoplamento capacitivos

• Capacidade de acoplamentoA capacidade de acoplamento entre a pinça e o cabo colocado nela depende das características do cabo.

• Ambiente de funcionamento: Preferencialmente operado numa sala isolada para proteger o ambiente.Requer um bom e amplo contacto com o plano terrestre.Não são permitidos testes em cabos não isolados.

• Conexão: Conecte o cabo de pulso HV fornecido à saída de pulso do gerador EFT/Burst.Conectar o cabo de bloqueio à entrada de bloqueio do gerador e utilizar o INA 3825 para cobrir o CDN 3425 para ativar o interruptor de bloqueio (lado traseiro - meio).
