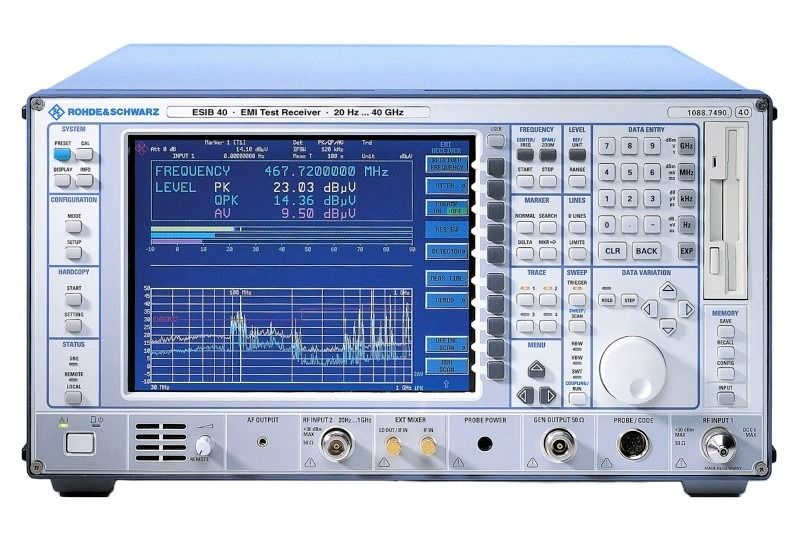

Rohde and Schwarz Receptor de teste EMI ESIB40, 20Hz - 40GHz

Descrição de  Rohde and Schwarz Receptor de teste EMI ESIB40

Receptores de teste EMI R&S ESIB Medições EMI de até 40 GHz em conformidade com os padrões A família R&S ESIB de receptores de teste EMI combina a flexibilidade e a velocidade dos analisadores de espectro com a ampla faixa dinâmica necessária para medições EMI em conformidade com os padrões. A família R&S ESIB compreende três modelos com diferentes limites de frequência superior: O ESIB7 (20 Hz a 7 GHz), o ESIB26 (20 Hz a 26,5 GHz) e o ESIB40 (20 Hz a 40 GHz). O limite de frequência superior do ESIB26 e ESIB40 pode ser estendido até 110 GHz por meio de misturadores externos (opção FSE-B21). Todos os três modelos são caracterizados por alta sensibilidade, excelente imunidade a sinais fortes, baixa incerteza de medição e alta velocidade de medição. O R&S ESIB realiza medições em conformidade com todos os padrões EMI industriais e militares, como CISPR, EN, VDE, ANSI, FCC, BS, ETS, VCCI, MIL-STD, VG, DEF-STAN, DO160 e GAM EG13. É evidente que a família de receptores de teste EMI R&S ESIB está em conformidade com o padrão básico, ou seja, CISPR16-1 ou VDE0876, que impõe requisitos rigorosos à faixa dinâmica do receptor. Os receptores de teste EMI R&S ESIB apresentam uma faixa de frequência de 20 Hz a 7/26,5/40 GHz e 20 Hz a 1 GHz, pré-seleção no modo receptor (fixo) e analisador (selecionável), 3 filtros sintonizados fixos e 6 ou 7 filtros de rastreamento (modelos 26 e 40), um pré-amplificador com ganho de 20 dB em conjunto com pré-seletor selecionável, larguras de banda de resolução de 200 Hz, 9 kHz, 120 kHz para CISPR 16-1, detectores paralelos, pico (PK), média (AV), quase-pico (QP) e RMS (máx. 4), varredura automática, 4 traços armazenáveis ​​com até 80.000 valores medidos cada (250.000 valores com um traço) e função de controlador integrada no Windows NT4.0.

O Rohde & Schwarz ESIB40 oferece desempenho excepcional:

• Faixa de frequência de 20 Hz a 40 GHz

• Sensibilidade muito alta (NF tip. 10 dB)

• Excelente imunidade a sinais fortes (1 dB comp.: +10 dBm)

• Baixa incerteza de medição (< 1 dB até 1 GHz)

• Alta velocidade de medição e processamento de resultados (tempo mín. de medição 100 µs)

• Baixo ruído inerente (<–3 dBµV)

Cada R&S ESIB oferece recursos e rotinas de teste para os vários estágios de desenvolvimento do produto, bem como para os testes finais de certificação EMC. Os principais usuários do R&S ESIB são:

• Casas de teste EMC e provedores de serviços
• Organizações governamentais
• Autoridades de padrões de segurança
• Militar
• Grandes laboratórios industriais de desenvolvimento e EMC (por exemplo, automotivo)

Os recursos do Receptor EMI R&S ESIB40 incluem:

• Varredura rápida no modo receptor de teste e varrimento no modo analisador de espectro

• Em conformidade com CISPR 16-1-1

• Duas entradas de RF Entrada 2 com proteção de pulso adicional (20 Hz a 1 GHz)

• Pré-amplificador integrado de 20 dB (selecionável) 1 kHz a 7 GHz como padrão; >7 GHz como opção R&S ESIB-B2

• Pré-seleção no modo receptor (fixo) e modo analisador (selecionável)

• Larguras de banda de resolução que atendem aos padrões MIL e especificações CISPR 16 no modo analisador, -3 dB RBWs e -6 dB RBWs selecionáveis

• Detectores paralelos Pico, média, quase-pico, média CISPR e RMS (máx. quatro simultaneamente)

• Detecção automática de sobrecarga e faixa automática

• Editores para fatores/conjuntos de transdutores definíveis pelo usuário e linhas de limite, incluindo bibliotecas integradas de fatores de transdutores/linhas de limite

• Rotinas de teste internas para medições de visualização e finais automatizadas ou interativas

• Funções de avaliação para pré-varredura, redução de dados (lista de picos) e medição final

• Exibição de tela dividida (modo misto analisador/receptor) para análise detalhada do sinal

• Editor de tabela de varredura conveniente Até dez subfaixas com configuração de parâmetro individual

• Varredura automática e exibição de traços em paralelo (modo receptor) Máx. quatro traços com até 80.000 amostras cada (250.000 amostras com um traço)

• Medições no domínio do tempo (extensão zero) com resolução de até 50 ns para análise da fonte de interferência

​Destaques adicionais do R&S ESIB40 incluem:

• Extensas rotinas de autocalibração, incluindo documentação de resultados

• Interfaces: IEC/IEEE, serial, paralela, LAN (opcional)

• Funções abrangentes de avaliação de marcadores pesquisa, delta, ajuste para marcador, rastreamento de marcador

• Função de controlador integrada no Windows NT 4.0 compatibilidade com driver de impressora, recursos fáceis de cópia impressa, atualização rápida de firmware

• Gerador de rastreamento interno de até 7 GHz (opção R&S FSE-B10)

• Tela colorida LC brilhante de 24 cm

• Exibição de ruído (30 Hz a 100 kHz) com bobina magnética R&S HZ-10

Lista de opções de Rohde and Schwarz Receptor de teste EMI ESIB40
