Schwarzbek BBHA 9170 Antenna de Corno 15-26,5 GHz Utilizada Testada

Name: Schwarzbek BBHA 9170 Antenna de Corno 15-26,5 GHz Utilizada Testada
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: BBHA 9170
Availability: InStock

Nome da marca:	Schwarzbek
Número do modelo:	BBHA 9170
MOQ:	1 set
preço:	Negociável
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

Germany

Product name:

Broadband Horn Antenna

Nominal Frequency Range::

15 - 26.5 GHz

Usable Frequency Range::

14 - 40 GHz

Antenna Factor::

38-45 dB/m

Condition:

Used

Functions:

Tested, in Full Working Conditions

Supply Ability:

in stock

Destacar:

Antenna de buzina Schwarzbek BBHA 9170

Antennas de 15-26

5 GHz

Descrição do produto

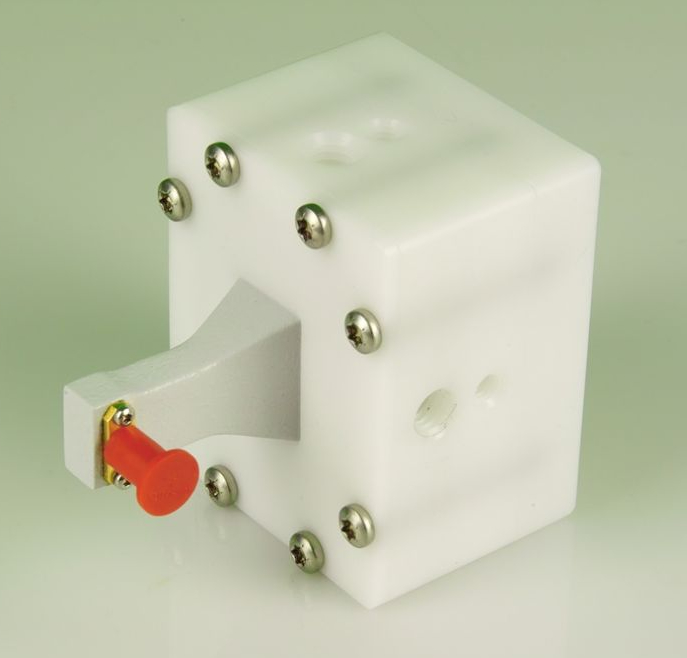

Antenna de corno de banda larga Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Descrição da Antena de Corno de Banda Larga Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Antenna de corno de banda larga polarizada linear (brass com corpo de montagem de plástico) para aplicações de recepção e transmissão.

O condutor interno (pin de alimentação) está geralmente situado no interior do plano de polarização.Para a polarização vertical, o condutor interno deve ser montado verticalmente

Especificação da Antena de Corno de Banda Larga Schwarzbek BBHA 9170 26,5 GHz (40 GHz)

Intervalo de frequência nominal:	15 - 26,5 GHz
Faixa de frequência utilizável:	14 - 40 GHz
Ganho:	15 a 20 dBi
Fator de antena:	38-45 dB/m
Impedância nominal:	50 Ω
Max. Potência de entrada:	10 W (continua)
Max. Potência de entrada:	25 W (pico)
VSWR:	Tipo 2
3 dB Largura de feixe E-plano:	13°-21°
3 dB Largura de feixe H-plano:	14° a 23°
Materiais:	Alumínio
Dimensões:	75 x 86 x 60 mm
Fios de montagem:	3/8", 1/4"
Peso:	00,3 kg
Conector:	Fêmea compatível com SMA

Frequência	Ganhos ((Isotr)	Fator Ant
GHz	dBi	dB/m
14	6.61	46.54
15	13.93	39.81
16	15.18	39.12
17	18	36.83
18	19.13	36.19
19	17.83	37.96
20	18.27	37.97
21	19.04	37.62
22	19.76	37.31
23	19.61	37.84
24	18.65	39.17
25	18.47	39.71
26	19.12	39.40
27	19.47	39.38
28	20.56	38.61
29	20.16	39.30
30	19.92	39.85
31	19.76	40.28
32	19.31	41.02
33	19.50	41.09
34	19.63	41.22
35	19.06	42.04
36	19.19	42.16
37	19.51	42.07
38	19.58	42.24
39	18.57	43.47
40	19.26	43.00
41	20.57	41.91
42	18.43	44.26

Padrão de radiação do BBHA 9170

Schwarzbek BBHA 9170 Antenna de Corno 15-26,5 GHz Utilizada Testada 0

Perguntas frequentes:

1- Pode enviar o pedido para o Canadá ou Austrália?
Sim, podemos. Enviamos encomendas para todo o mundo.
2- Que método de entrega usam e tempo de entrega?
Podemos enviar por EMS, DHL, FedEx, UPS, TNT com número de rastreamento.
3Qual é o seu prazo de pagamento?
Pagamento 100% T/T antes do envio.
4Como posso fazer outra pergunta?
Pode contactar-nos online ou deixar mensagens abaixo.
