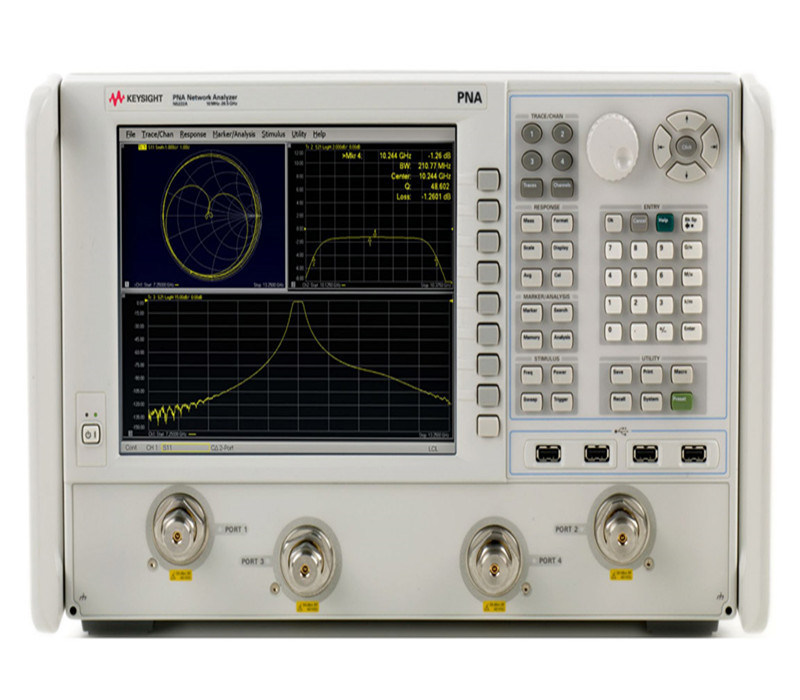

Keysight (Agilent) N5222A 10MHz-26.5GHz Analisador de rede de microondas

• 10 MHz a 26,5 GHz
• 2 portas com fonte única ou 4 portas com duas fontes internas
• Faixa dinâmica do sistema de 127 dB e do receptor de 132 dB, 32.001 pontos, 200 canais, largura de banda IF de 15 MHz
• Alta potência de saída (+13 dBm) e uma ampla faixa de varrimento de potência (38 dB)
• Melhor precisão dinâmica: compressão de 0,1 dB com potência de entrada de +12 dBm na porta de teste
• Baixo ruído de fundo de -114 dBm com largura de banda IF de 10 Hz

Analisador de rede de maior desempenho que se encaixa no seu orçamento

A Série PNA é o analisador de rede de micro-ondas de maior desempenho do setor para testes de dispositivos passivos e ativos. Você pode escolher entre cinco modelos de frequência, 13,5, 26,5, 43,5, 50 ou 67 GHz, e personalizar seu PNA com o nível certo de desempenho para atender às suas necessidades específicas de orçamento e medição.

O Agilent PNA é usado para testar uma ampla variedade de dispositivos passivos e ativos, como filtros, duplexadores, amplificadores e conversores de frequência. As características de alto desempenho do PNA o tornam uma solução ideal para esses tipos de caracterizações de componentes, bem como medições de ondas milimétricas, integridade de sinal e materiais.

Medições de parâmetros S mais precisas

A Série PNA fornece fontes de alta potência e os melhores receptores lineares, proporcionando as medições de parâmetros S mais precisas com a mais ampla faixa de potência do mercado.

Aplicações

• Parâmetros S (CW e pulsado)
• Figura de ruído
• Compressão de ganho
• Distorção de intermodulação e harmônica
• Ganho/perda de conversão
• Estímulo diferencial verdadeiro
• Onda milimétrica
• Medições de materiais
• Integridade do sinal
• Teste de antena
