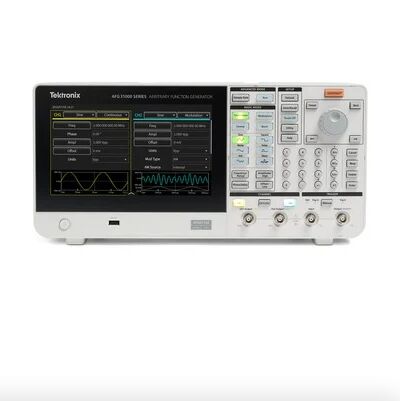

Geradores de Funções Arbitrárias Tektronix AFG31000 Série, Usados

• Modelos de 1 ou 2 canais
• Faixa de amplitude de saída 1 mVP-P a 10`VP-P em cargas de 50`Ω
• Modo Básico (AFG):
  • Formas de onda senoidais de 25 MHz, 50 MHz, 100 MHz, 150 MHz ou 250 MHz
  • Taxas de amostragem de 250 MSa/s, 1 GSa/s ou 2 GSa/s
  • Resolução vertical de 14 bits
  • Formas de onda integradas incluem seno, quadrado, rampa, pulso, ruído e outras formas de onda frequentemente usadas
  • Modos Sweep, Burst e Modulação (AM, FM, PM, FSK e PWM)
• Modo Avançado (Sequência):
  • Modo contínuo (modos Sequência, Triggered e Gated opcionais)
  • Memória de forma de onda arbitrária de 16 Mpts em cada canal (128 Mpts opcionais)
  • Até 256 passos no modo sequência com eventos de loop, salto e espera
  • Clock de amostragem variável de 1 µSa/s a 2 GSa/s

• A tecnologia patenteada InstaView™ permite que os engenheiros vejam a forma de onda real no Dispositivo em Teste (DUT) em tempo real, sem a necessidade de um osciloscópio e sonda, eliminando a incerteza causada pela impedância incompatível
• A opção de sequenciamento adiciona a capacidade de programar formas de onda longas e complexas com até 256 passos
• A tela sensível ao toque capacitiva de 9 polegadas funciona como um smartphone e possui atalhos para configurações frequentemente usadas
• O ArbBuilder integrado permite que você crie e edite formas de onda arbitrárias no instrumento, eliminando a necessidade de se conectar a um PC
• As saídas são protegidas contra sobretensão e corrente para minimizar possíveis danos ao instrumento
• Aplicativo de teste de pulso duplo integrado para gerar pulsos de tensão com larguras de pulso variáveis nos DUTs

• Pesquisa avançada
• Sincronização de clock e sistema
• Replicação de sinais do mundo real
• Caracterização e validação de componentes e circuitos
• Design e teste de circuitos embarcados
• Geração de sinais de uso geral
• Teste de pulso duplo

Informações para Pedidos

Modelos

AFG31021 1 μHz a 25 MHz onda senoidal, gerador de funções arbitrárias de 1 canal

AFG31022 1 μHz a 25 MHz onda senoidal, gerador de funções arbitrárias de 2 canais

AFG31051 1 μHz a 50 MHz onda senoidal, gerador de funções arbitrárias de 1 canal

AFG31052 1 μHz a 50 MHz onda senoidal, gerador de funções arbitrárias de 2 canais

AFG31101 1 μHz a 100 MHz onda senoidal, gerador de funções arbitrárias de 1 canal

AFG31102 1 μHz a 100 MHz onda senoidal, gerador de funções arbitrárias de 2 canais

AFG31151 1 μHz a 150 MHz onda senoidal, gerador de funções arbitrárias de 1 canal

AFG31152 1 μHz a 150 MHz onda senoidal, gerador de funções arbitrárias de 2 canais

AFG31251 1 μHz a 250 MHz onda senoidal, gerador de funções arbitrárias de 1 canal

AFG31252 1 μHz a 250 MHz onda senoidal, gerador de funções arbitrárias de 2 canais

Visão Geral do Modelo
