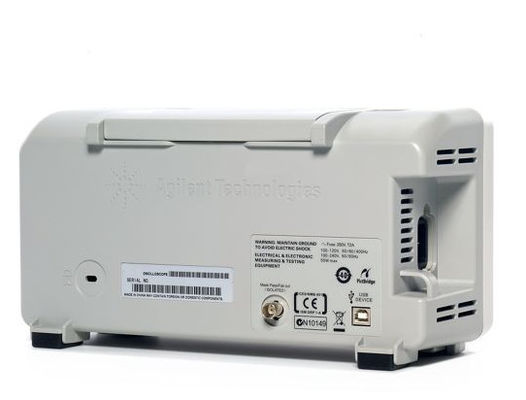

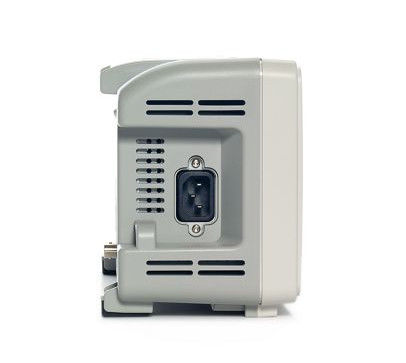

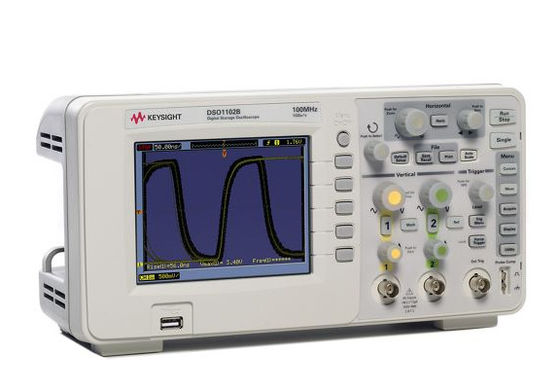

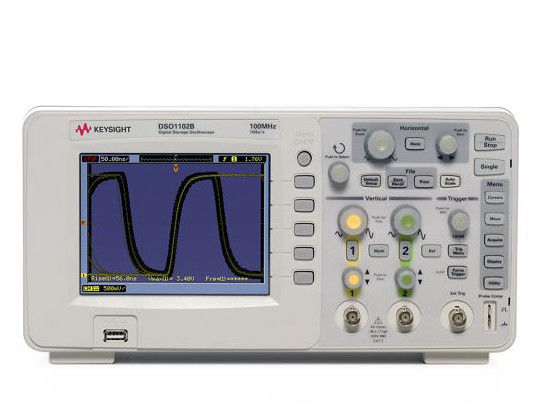

Osciloscópio analógico-numérico de Keysight Agilent DSO1102B 100 canais análogos do megahertz 2

Descrição de Keysight Agilent DSO1102B

• Os osciloscópios do armazenamento de Digitas (DSO) são as ferramentas preliminares usadas hoje por desenhistas digitais para executar medidas da integridade de sinal tais como a instalação/tempos de posse, a margem do olho, e os tempos da elevação/queda. As duas especificações chaves da bandeira que afetam a precisão da medida da integridade de sinal de um osciloscópio, são largura de banda e taxa da amostra. A maioria de coordenadores têm uma boa ideia de quanto largura de banda precisam para suas medidas digitais. Contudo, há frequentemente muita confusão sobre a amostra exigida taxa-e os coordenadores supõem frequentemente que os espaços com as taxas as mais altas da amostra produzem as medidas digitais as mais exatas. Mas é este verdadeiro?
• Amostra intercalada do tempo real
• Quando tecnologia do CAD estiver esticado a seu limite em termos da taxa máxima da amostra, como fazem vendedores do osciloscópio criam espaços com mesmo as taxas mais altas da amostra? A movimentação para umas taxas mais altas da amostra pode ser simplesmente satisfazer a percepção dos usuários do espaço que “mais é melhor” ou umas taxas mais altas da amostra podem realmente ser exigidas para produzir medidas do osciloscópio do tempo real da alto-largura de banda. Mas produzir umas taxas mais altas da amostra nos osciloscópios não é tão fácil quanto simplesmente selecionando um conversor analógico-numérico disponível imediatamente de uma taxa mais alta da amostra.
• Uma técnica comum adotada por todos os vendedores principais do espaço é intercalar o tempo real múltiplo CAD. Mas não confunda esta técnica de preparação de amostras com a intercalação de amostras das aquisições repetitivas, que nós chamamos amostra do “equivalente-tempo”.
• Os espaços com amostra intercalada tempo real devem aderir a duas exigências. Para a intercalação distorção-livre exata, o ganho de cada CAD, o offset e a resposta de frequência verticais devem proximamente ser combinados. Em segundo lugar, os pulsos de disparo fase-atrasados devem ser alinhados com a elevada precisão a fim satisfazer a regra #2 de Nyquist que dita amostras equidistantes. Ou seja o pulso de disparo da amostra para CAD #2 deve ser atrasado precisamente 180 graus após o pulso de disparo que prova CAD #1. que ambos os critérios são importantes para a intercalação exata.

Característica:

• 100 megahertz
• 2 canais análogos
• Períodos de muitos tempos da captação com alta resolução e memória de 16 kpts
• Veja sinaliza mais claramente com uma exposição do LCD de uma cor de 5,7 polegadas
• Análise da velocidade com as 23 auto medidas e matemáticas da forma de onda, incluindo FFT
• Simplifique testes com teste da máscara do impasse, modo da sequência (1000 eventos do disparador), e os filtros digitais
• Aumente a produtividade com ajuda incorporado em 11 línguas, em conectividade de USB, e no guia livre do laboratório do estudante

Opções:
